Рис.1 Схема гидравлического привода с разомкнутым контуром.

1-цилиндр, 2-насос, 3-гидробак, 4-фильтр, 5-предохранительный клапан, 6-дроссель,

7-распределитель.

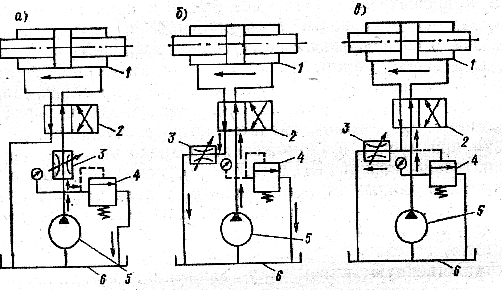

Рис.2 Схема гидропривода дроссельного регулирования.

а - дроссель на входе в гидроцилиндр ;

б - дроссель на выходе из гидроцилиндра ;

в - дроссель параллельно гидроцилиндру ;

1-гидроцилиндр,

2-двухпозиционный распределитель,

3-дроссель,

4предохранительный клапан,

5-насос,

6-гидробак.

Рис.3. Схема гидропривода с замкнутым контуром (гидропривода грузовой лебёдки):

1. регулируемый реверсивный насос с гидроусилителем,

2. обратные клапаны,

3. предохранительный клапан основного контура,

4. распределительный распределитель,

5. регулируемый реверсивный гидромотор привода грузовой лебёдки,

6. гидроцилиндр тормоза,

7. ручной двухпозиционный распределитель выключения тормоза,

8. клапан давления системы подпитки,

9. фильтр,

10. теплообменник,

11. гидробак,

12. газогидравлический аккумулятор,

13. насос системы подпитки,

14. гидроцилиндр гидроусилителя,

15. распределитель гидроусилителя,

предохранительный клапан системы управления.
