2.3 Расчет ростверка
2.3.1 Исходные данные:
Задаемся материалами: принимаем бетон тяжелый, при твердении подвергнутый тепловой обработке при атмосферном давлении, класс прочности на сжатии В50, ƒb2=0.,9; арматура стержневая горячекатаная класса АIII, поперечная класса АI.
Выписываем прочностные и деформационные характеристики материалов.
Rb=11,5 мПа
Rbt=0,9 мПа
Еb=24*103 мПа
Rs=365мПа
Rsw=175мПа
Еs=21*104мПа
Сечение ростверка прямоугольное 600х600мм
Нагрузка на 1погонный метр ростверка:
постоянная g=493,38кН/м
временная V=59,27кН/м
полная нагрузка q=g+V=493,38+59,27=552,65кН/м
2.3.2 Расчетная схема и расчетные усилия
Расчет ростверка на действия изгибающих моментов и поперечных сил производится по схеме неразрезной балки, загруженной колонной нагрузкой.
Изгибающие моменты в ростверке и конечную силу на грани сваи определяют:
Мon=(q*ℓ02)/12
Mкр=(q*ℓ02)/24
Q=( q**ℓ0)/2
где, Мon , Mкр,–соответственно опорный и пролетный моменты, кН*м
Q –поперечная сила, кН
ℓ0 –расстояние между гранями свай, то есть расчетный пролет.
q –полная расчетная нагрузка, кН/м
ℓ0=L-d
где, d –сечение сваи
ℓ0=1300-300=1000мм=1м
Мon=(q*ℓ02)/12=(552,65*12)/12=46,05кН*м
Mкр=(q*ℓ02)/24=(552,65*12)/24=23,02кН*м
Q=( q**ℓ0)/2=(552,65*1)/2=276,3кН
2.3.3 Расчет прочности ростверка по нормальному сечению.
Сечение на промежуточной опоре.
Мon=46,05кН*м
А0=М0n/ƒb2*Rb* b*h02
h0=h-a –принимаем а=5см
h0=90-5=85см
А0=46,05*105/(0,9*1*102*60*852)=0,01
По А0 находим η=0,995
Аs=M/Rs * η *h0
As=46,05*105/365*102*0,995*85=1,49см2
По сортаменту принимаем:
212 АIII c As=2,26см2
Сечение в среднем пролете
Мкр=23,02кН*м
А0=М/ ƒb2*Rb* b*h02
А0=23,02*105/0,9*11,5*102*60*852=0,005=0,01
По А0 находим η=0,995
Аs= М/ Rs* η*h0
As=23,02*105/365*102*0.995*85=0.75см2
По сортаменту принимаем :
212 АIII c As=2,26см2
2.3.4 Расчет прочности ростверка по касательному сечению.
Диаметр поперечных стержней устанавливают по условию сварки.
При ds=12мм, dsw=6мм класса АI/
Ширина поперечных стержней принят 200мм.
Число каркасов:
Аsw=2*0,283=0,566см2
Вычисляем qsw=Rsw*Asw/S
qsw=175*102*0,566/20=495,25Н/см
Определяем Qb,min=φb3(1+φf+φn)*Rbt*ƒb2*b*h0
φf=0; φn=0; φb3=0,6
Qb,min=0,6(1+0+0)*0,9*0,9*102*60*85=247860Н
Проверяем выполнение условия:
Q≤ Qb,min
Q=276.3kH> Qb,min=247,86kH,
условие не выполняется, следовательно, необходимо продолжить расчет.

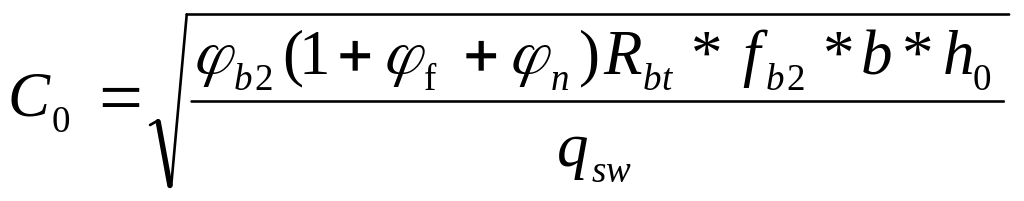

Находим длину проекции опасной наклонной трещины на горизонтальную ось.
φb2=2 для тяжелого бетона
С0≤2h0=2*85=170см
для дальнейших расчетов принимаем С0=170см
Определяем поперечное усилие, воспринимаемое бетононом:
Qb=φb2*(1+ φf+φn)*Rbt*ƒb2*b*h02
Qb=(2(1+0+0)*0,9*0,9*102*60*852)/170=413100H
Проверим, больше или меньше поперечная сила поперечного усилия, которое воспринимается бетоном:
Q≤ Qb,
Q=276,3kH> Qb,=413,1kH
Условие выполняется, следовательно, прочность по наклонной трещине обеспечена.
2.3.5 Проверяем выполнение условие прочности по наклонной полосе между наклонными трещинами.
Q=≤0,3φwt*φbi*Rb*ƒb2*b*h0
где, φwt=1+5*α*µw≤1,3
α =Еs/Eb
α=21*104/24*103=8,75
µw=Аsw/b*S=0,566/60*20=0,0065
φbi=1-β*Rb*ƒb2
β=0,01
φbi=1-0,01*11,5*0,=0,897
φwt=1+5*8,75*0,0065=1,26<1,3
Q=276,3кН<0,3*1,26*0,897*11,5*102*0,9*60*85=1785759Н=1786кН
Условие выполняется, прочность по касательной полосе между наклонными трещинами обеспечена.
3. Технологический раздел
3.1 Технологическая карта на земляные работы
3.1.1 Область применения
Технологическая карта разработана на земляные работы «Жилого комплекса на 44 квартиры».
В состав карты входят следующие работы:
- предварительная планировка площадки;
- разработка грунта экскаватором;
- обратная засыпка и уплотнение.
Работы ведутся в одну и две смены. Работает бригада из 2х человек: машинист 6р-1; землекоп 3р-1.
Технологическая карта разработана в соответствии с действующими строительными нормами и правилами.
Основная цель разработки технологической карты – добиться снижения себестоимости работ за счет повышения производительности труда; при помощи механизации основных работ экскаватора ЭО4321, бульдозера ДЗ130 и электрической трамбовки с башмаками.
