Условные обозначения.

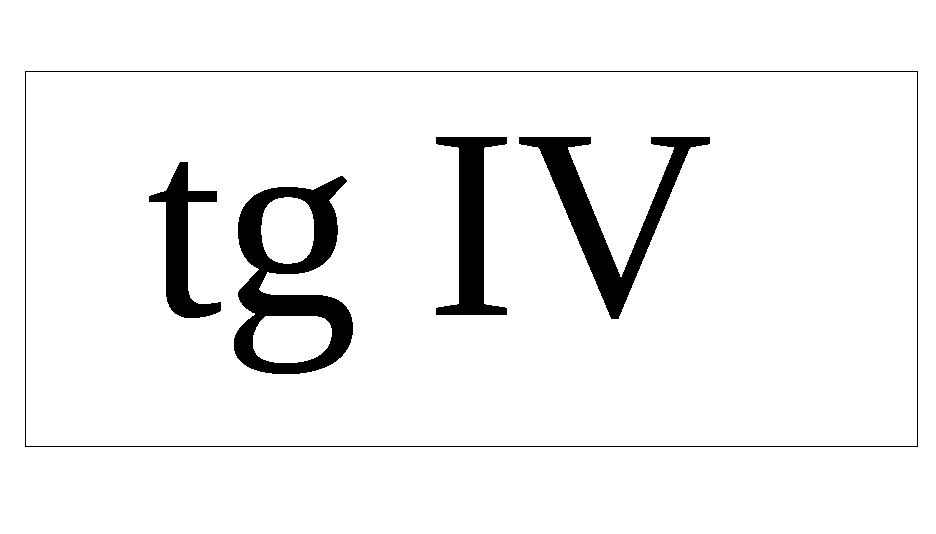

- техногенные отложения;

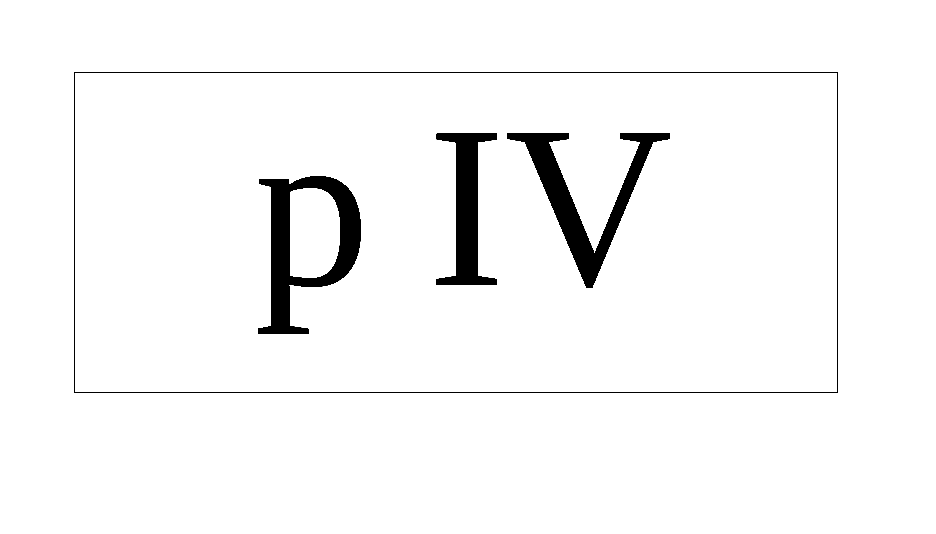

- болотные отложения;

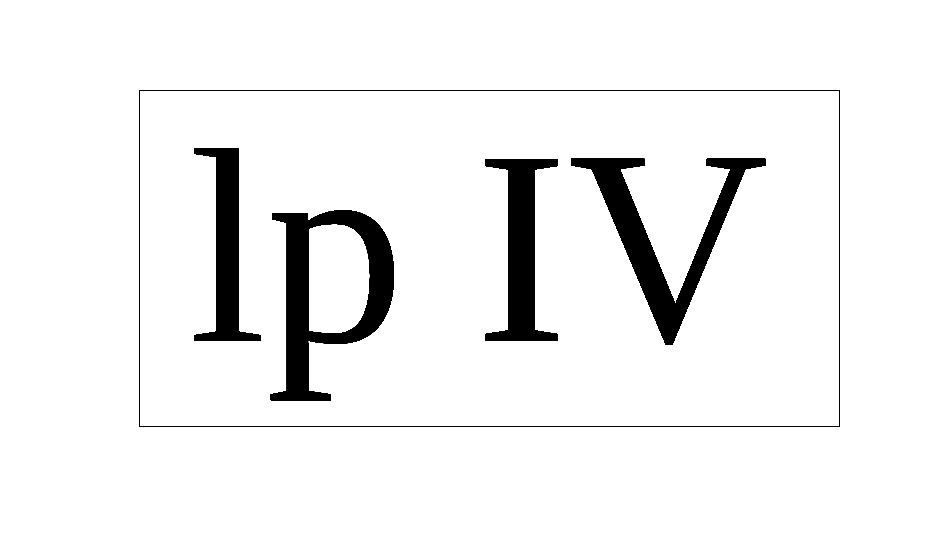

- озерно-болотные отложения;

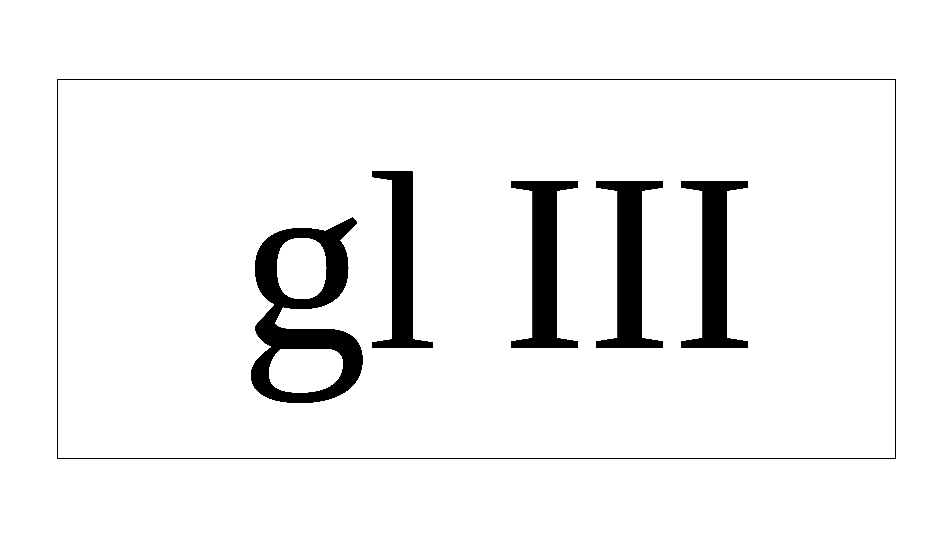

- ледниковые (моренные) отложения;

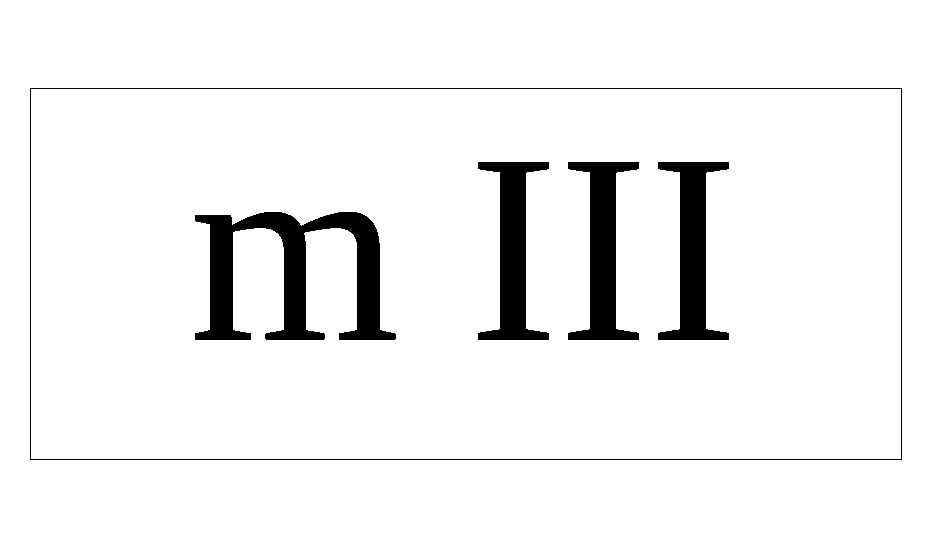

- морские отложения;
- насыпной грунт: песок с отходами лесопиления (рейки, доски, опилки, щепа), обломки кирпича;

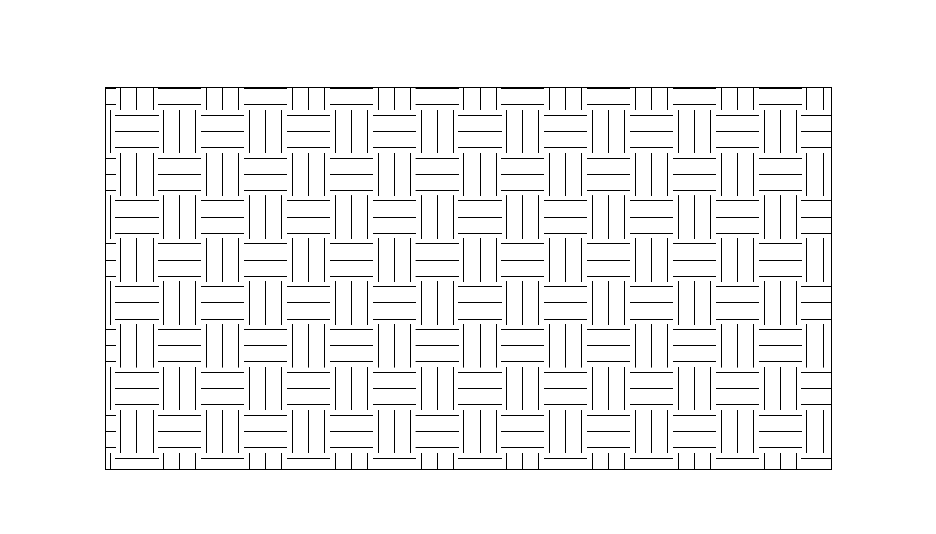

- торф коричневый, среднеразложившийся, водонасыщенный;
- суглинок зеленовато-серый, с растительными остатками, со слоями песка, мягкопластичный;

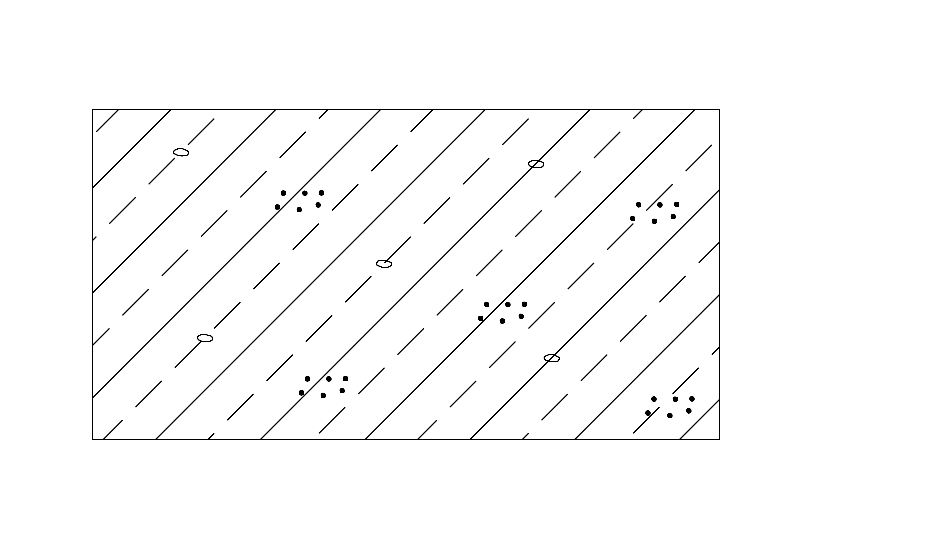

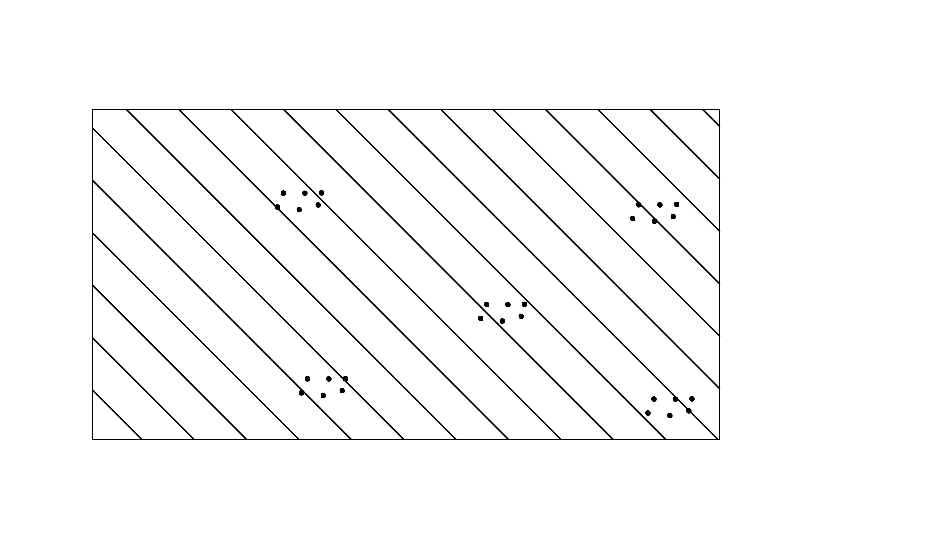

- суглинок серый с гравием и галькой до 5%, с прослоями песка, тугопластичный;
- супесь серая, с прослоями песка, текучая;

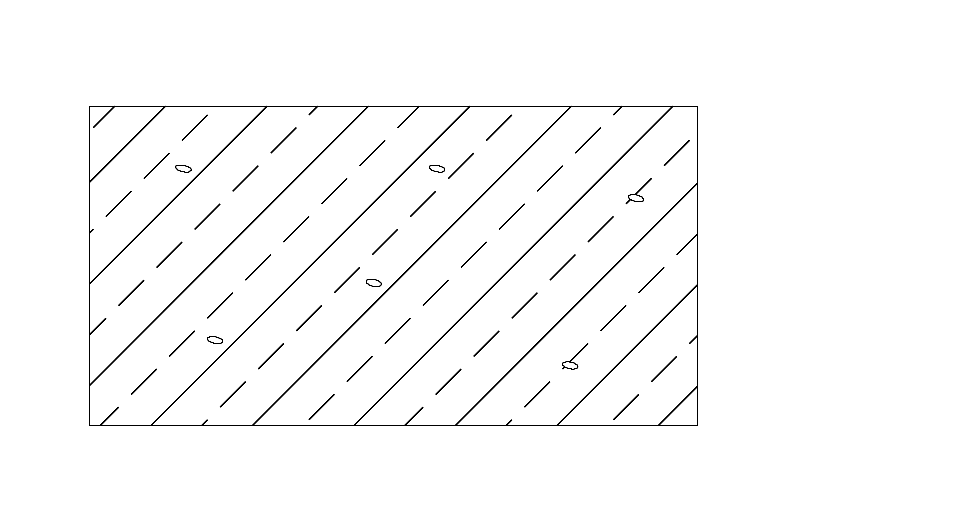

- суглинок темно-серый, с редким гравием, тугопластичный;
-
водонасыщенный грунт;
- мягкопластичный грунт;
- тугопластичный грунт;

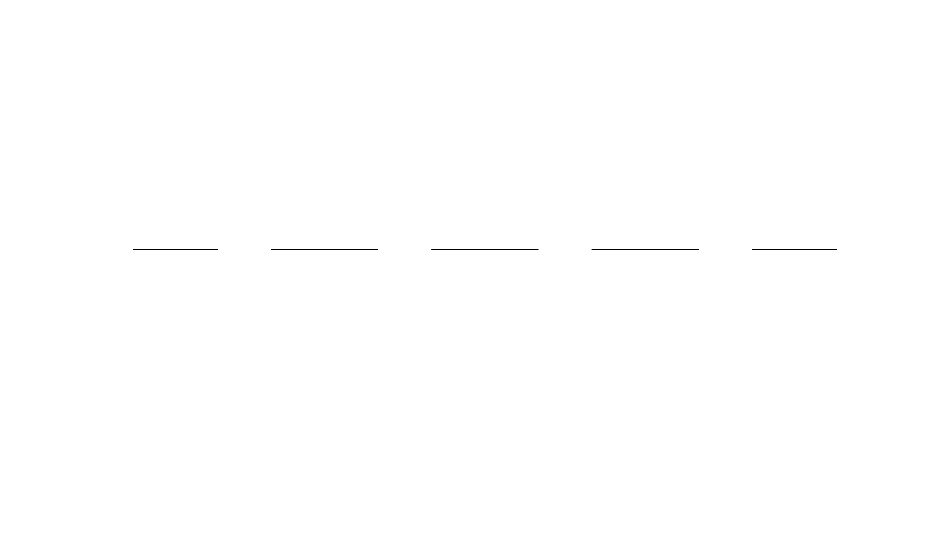

- уровень грунтовых вод.
2.6 Источники водо-, тепло-, электроснабжения.
Водоснабжение.
Источником хозяйственно-питьевого и противопожарного водоснабжения здания горячей и холодной водой является Архангельская городская ТЭЦ.
Теплоснабжение.
Источником теплоснабжения является городская теплосеть.
Канализация.
Отвод бытовых и производственных стоков от здания осуществляется в сеть производственно-бытовой канализации, далее, на канализационные очистные сооружения.
Электроснабжение.
Источником электроснабжения является городская сеть.
3. Архитектурно-конструктивная часть.
3.1. Выбор варианта.
Рассматриваем два варианта конструкции цеха: железобетонный и из дощатоклееных конструкций.
3.2. Объемно-планировочное решение.
Строительство цеха клееных деревянных конструкций предусмотрено с применением стандартных изделий, что позволяет возводить здание индустриальными методами из сборных элементов. Все элементы сборной каркасной конструкции изготовляются заводским путем. Индустриальный метод позволяет значительно сократить срок строительства. Для основных параметров здания принят шаг крайних колонн 6м, средних колонн 12м исходя из типовых размеров конструктивных элементов.
Здание цеха деревянных конструкций имеет в плане прямоугольную форму. Размеры здания 36 × 84 м (ширина и длина, в метрах). С технологической точки зрения рациональная ширина цеха принятая в проекте, так чтобы обеспечивалась свободная расстановка технологического оборудования. Проходы между действующим оборудованием предусмотрены значительной ширины, что позволяет улучшить условия безопасного выполнения работ в соответствии правил техники безопасности. Таким образом, на выбор ширины цеха влияют различные факторы.
Длина цеха зависит от процессов, происходящих в нем. Длина указанного здания составляет 84м. Длина цеха кратна шагу колонн, т.е. 6м.
Здание цеха клееных деревянных конструкций одноэтажное, высота до самой верхней точки 8,4м. За условную отметку ±0.000 принят уровень чистого пола.
Здание цеха деревянных конструкций отапливаемое. В составе цеха предусмотрены бытовые помещения, размещенные в кирпичной пристройке к цеху. При определении объемно-планировочного решения учтены требования следующих СНиП:
СНиП 2.09.02 – 85* (1991, с изм. 3 1994) «Производственные здания».
СНиП 2.09.04 – 87 «Административные и бытовые здания», 2000г.
СНиП 2.01.02 – 85* «Противопожарные нормы», 1991г.
В соответствии СНиП 2.01.02 – 85 производство деревоклееных конструкций относится к пожароопасному производству категории «В». В соответствии СНиП 2.09.04 – 87 работа в отапливаемом цеху относится к группе производственных процессов Iб.
