Сечение 1.

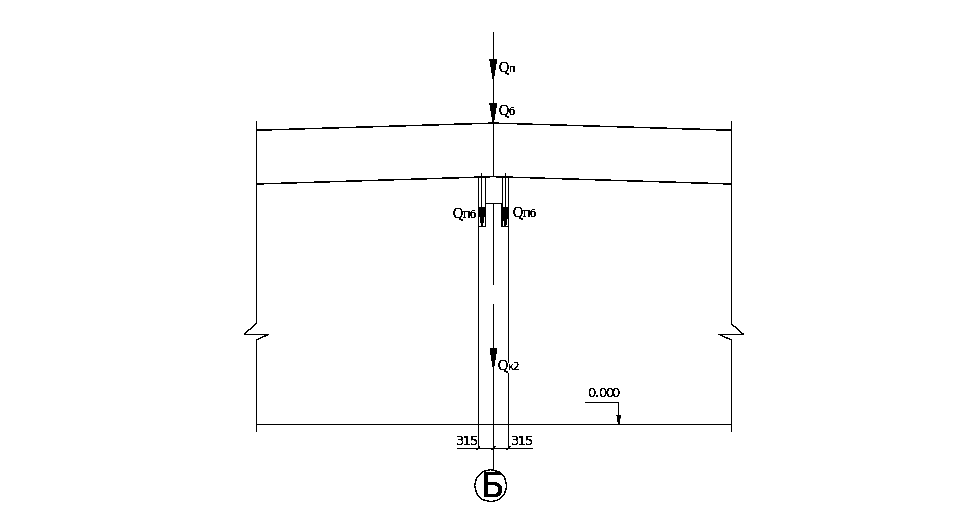

Рис.11. Нагрузки на среднюю колонну.
Нагрузки на фундамент под среднюю колонну.
|
|
|
|
|
|
Таблица 4.8. |
Нагрузка |
е |
N1, кН·м |
М1, кН·м |
γf |
N2, кН·м |
М2, кН·м |
Постоянные нагрузки |
||||||
Покрытие |
0 |
203.3 |
0 |
1.3 |
264.3 |
0 |
Стропильная балка |
0 |
47,3 |
0 |
1.1 |
52 |
0 |
Подстропильная балка |
0 |
13,4 |
0 |
1.1 |
14,7 |
0 |
Колонна |
0 |
5,3 |
0 |
1.2 |
6,4 |
0 |
Временные нагрузки |
||||||
Снеговая |
0 |
275,4 |
0 |
1.3 |
358 |
0 |
Всего |
|
544,7 |
0 |
|
695,4 |
0 |
4.5.4. Сбор нагрузок в сечении 2 (крайняя колонна).

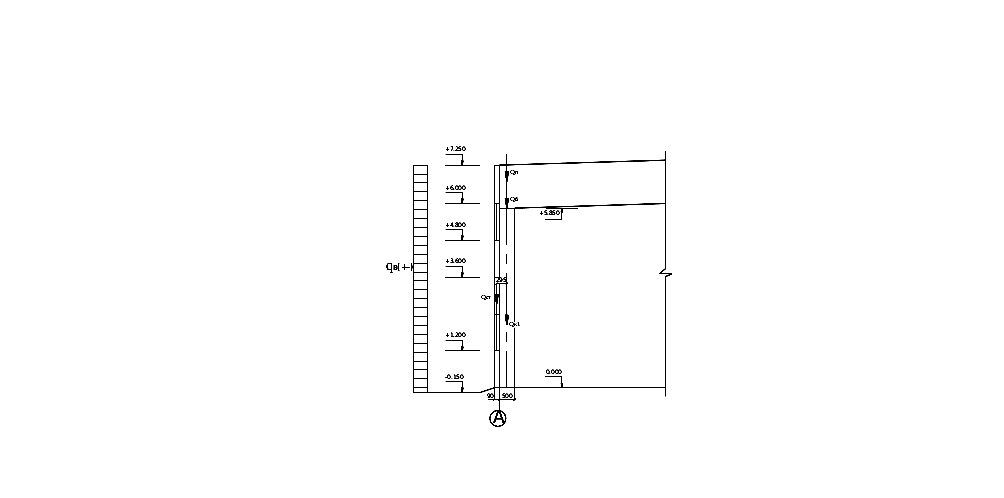

Нагрузки, действующие на фундамент в сечении 2 (крайняя колонна) показаны на рисунке 12. Нагрузки берем в пункте 4.4.3.
Находим грузовую площадь сечения:
S2
=
=
= 54 м2.
Определение нагрузок на среднюю колонну.
Нагрузка от покрытия.
Gп
=
Нагрузка от дощатоклееной балки покрытия:
Gб
=
Нагрузка от стенового ограждения:
Gст
=
Коэффициент
проемности стены: kпр
=
Нагрузка от снега:
Gсн
=
Определяем собственный вес стойки, принимая ориентировочно сечение 265 500 мм:
Gкр
=
Определяем расчетную ветровую нагрузку на раму от стены:
Давление 6 = 1,73 кН/м.
Отсос = -1,30 кН/м.
Определим расчетную ветровую нагрузку на раму от покрытия:
Давление = 1,81 кН
Отсос = -1,36 кН
Сечение 2.
Нагрузки на фундамент под крайнюю колонну
Таблица 4.9. |
||||||
Нагрузка |
е |
N1, кН·м |
М1, кН·м |
γf |
N2, кН·м |
М2, кН·м |
Постоянные нагрузки |
||||||
Покрытие |
0 |
52.7 |
0 |
1.3 |
68.5 |
0 |
Стропильная балка |
0 |
12.3 |
0 |
1.1 |
13.5 |
0 |
Колонна |
0 |
3.9 |
0 |
1.2 |
4.7 |
0 |
Стеновое ограждение |
0.295 |
24.6 |
7.3 |
1.2 |
29.5 |
8.7 |
Временные нагрузки |
||||||
Снеговая |
0 |
71.4 |
0 |
1.3 |
92.8 |
0 |
Ветровая от сосредоточенной силы давления |
7.2 |
1.8 |
13.0 |
1.4 |
2.5 |
18.2 |
Ветровая от распределенной нагрузки давления |
3.6 |
12.2 |
44.1 |
1.4 |
17.1 |
61.7 |
Всего |
|
179.0 |
64.4 |
|
228.7 |
88.6 |
