4.5. Проектирование фундаментов.
4.5.1. Общая характеристика здания.
Проектируемое промышленное одноэтажное здание в осях 1-15 А-В имеет два пролета шириной L1=L2=18м высотой 8,4м . Схема здания каркасная. Каркас сборный дощатоклееный. Шаг несущих конструкций: Вкр=6м, Вср = 12м.
Наружное стеновое ограждение по осям А-В и 1-15 навесное.Стеновые панели выполнены из клееной древесины, толщиной 90 мм. Остекление ленточное высотой 2,4м и 1,2м. Плиты покрытия дощатоклееные толщиной 90мм.
Нагрузки берем из предыдущих пунктов расчетно-конструктивной части.
Расчитываем свайные фундаменты под крайнюю и среднюю колонны.

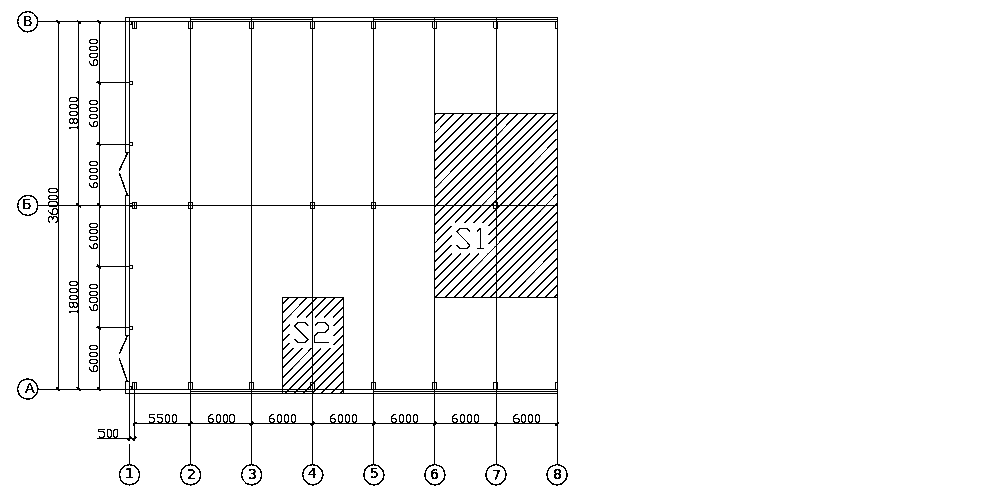

Рис.10. Схема грузовых площадей.
4.5.2.Физико-механические свойства грунтов.
Таблица 4.7. |
||||||||||||
№ |
Наименование грунта |
h |
r |
rs |
w |
C1 |
C2 |
j1 |
j2 |
E |
Wl |
wр |
1 |
Песок |
1.4 |
1.9 |
2.6 |
0.2 |
0 |
0 |
21 |
25 |
11000 |
- |
- |
2 |
Торф |
3.1 |
1 |
1.6 |
4.4 |
4.7 |
5.5 |
7 |
10 |
240 |
-- |
-- |
3 |
Суглинок |
0.6 |
2 |
2.6 |
0.3 |
18 |
20 |
3 |
9 |
5000 |
0.3 |
0.22 |
4 |
Суглинок |
3.8 |
2.1 |
2.8 |
0.25 |
25 |
30 |
5 |
12 |
12000 |
0.27 |
0.192 |
5 |
Супесь |
0.7 |
2 |
2.8 |
0.3 |
5 |
8 |
18 |
20 |
4000 |
0.24 |
0.18 |
6 |
Суглинок |
4.4 |
2 |
2.7 |
0.18 |
38 |
40 |
9 |
10 |
14000 |
0.26 |
0.19 |
продолжение таблицы 4.7. |
|||||
е |
g |
gbs |
Sr |
Iр |
IL |
0.64 |
19 |
9.7 |
0.81 |
-- |
-- |
6.8 |
10.2 |
0.6 |
0.95 |
-- |
-- |
0.69 |
20 |
9.5 |
1.13 |
0.08 |
1 |
0.67 |
21 |
10.8 |
1.05 |
0.08 |
0.75 |
0.82 |
20 |
9.9 |
1.02 |
0.06 |
2 |
4.4 |
20 |
10.7 |
0.82 |
0.07 |
-0.14 |
4.5.3. Сбор нагрузок в сечении 1 (средняя колонна).
Нагрузки, действующие на фундамент в сечении 1 (средняя колонна) показаны на рисунке 11. Нагрузки берем в пункте 4.4.3.
Находим грузовую площадь сечения:
S1
=
=
= 216 м2.
Определение нагрузок на среднюю колонну.
Нагрузка от покрытия.
Gп
=
Нагрузка от дощатоклееной балки покрытия:
Gб
=
Нагрузка от дощатоклееной подстропильной балки:
Gпб
=
Нагрузка от снега:
Gсн
=
Определяем собственный вес стойки, принимая ориентировочно сечение 265 630 мм:
Gсв2
=
