Часть 3 технология строительного производства
Консультант __________________ Шкарупа Л.Л.
3.1.Технология строительного производства.
Характеристика монтируемого здания
Одноэтажные промышленные здания по объемно-планировочным и конструктивным решениям отличаются от общественных большими размерами помещений (крупные пролеты между рядами опор), наличием кранового оборудования, бесчердачными покрытиями (плоскими или скатными пологими). При значительных нагрузках от несущих элементов покрытия и кранового оборудования несущий остов промышленного здания должен обладать большой пространственной жесткостью. Как правило, его выполняют каркасным.
Наиболее распространены многопролетные здания с рамно-пролетным каркасом и мостовыми кранами. Основные элементы каркаса такого типа: колонны и стропильные фермы, которые образуют плоские поперечные рамы, устанавливаемые на расстоянии 6...12м друг от друга (с шагом 6 или 12 м). Эти элементы каркаса бывают стальными или железобетонными. Расстояние между опорами (колоннами) одной рамы (пролет каркаса) равно длине стропильной балки или фермы. В связи с этим длину балки (фермы) называют пролетом.
На поперечные рамы опираются продольные элементы каркаса: подкрановые балки 5, по которым прокладывают пути для мостовых кранов; ригели стенового каркаса (фахверка), используемого для крепления оконных переплетов; прогоны кровли, по которым укладывают кровельное покрытие — листы профилированной стали; фонари для естественной аэрации и освещения зданий.
Для устойчивости и пространственной жесткости каркаса здания к поясам ферм и между колоннами прикрепляют стальные вертикальные 15 и горизонтальные связи.
Несущие каркасы зданий высотой до 18м при шаге колонн 6 и 12м и пролетах 6, 12, 18 и 24м в большинстве случаев выполняют из сборных железобетонных конструкций или из смешанных конструкций: колонны - железобетонные, фермы покрытий - стальные.
3.2.Спецификация монтажных элементов
Спецификация монтажных элементов
Позиция |
Наименование элемента |
Эскиз и основные размеры конструкции, мм |
Кол-во, шт. |
Марка элемента |
Масса, т |
|
Одного элемента |
Всего на здание |
|||||
1 |
Колонны среднего ряда в пролете с мостовым краном |
|
7 |
К-1 |
10 |
70 |
4 |
Колонны крайнего ряда в пролете с мостовым краном |
|
14 |
К-2 |
9,25 |
129,5 |
5 |
Колонны среднего и крайнего ряда в пролете без мостового крана |
|
51 |
К-3 |
8,8 |
360,8 |
6 |
Подкрановая балка (12м) |
|
18 |
ПБ-1 |
2,5 |
45 |
7 |
Стропильная ферма (18м) |
|
26 |
ФС-1 |
1,15 |
29,9 |
8 |
Стропильная ферма (18м) |
|
26 |
ФС-2 |
1,1 |
28,6 |
9 |
Стропильная ферма (6м) |
|
4 |
ФС-3 |
0,5 |
2 |
10 |
Стеновая панель |
|
265 |
ПС/12*6 |
0,49 |
129,85 |
|
Итого |
796,65 |
3.3.Калькуляция трудовых затрат и заработной платы рабочих
Для расчета экономических показателей по каждому принятому варианту комплекта машин определяются затраты труда и заработная плата рабочих, обслуживающих комплект машин.
Калькуляция трудозатрат и заработной платы.
Позиция |
Вид работ |
Единица |
Объем работ |
Нормативный источник |
Нормы времени |
Расценка на ед. измерения, грн. |
Трудоемкость работ на объем |
Зарплата З, грн. |
Состав звена |
||
|
|
|
|
||||||||
1 |
Монтаж колонн в стаканы ф-та при массе одной колонны до 10т |
100шт. |
0,63 |
ДБН Д.2.2-7-99 |
1640 |
207 |
524 |
1033,2 |
130,41 |
330,12 |
Монтажник 5р. – 1 4р. – 1 3р. – 2 2р. – 1 Машинист крана 6р. – 1 |
2 |
Монтаж подкрановых балок массой 3 5т |
1 т. |
45 |
ДБН Д.2.2-9-99 |
20,16 |
3,55 |
4,86 |
907,2 |
159,75 |
219 |
Монтажник 5р. – 1 4р. – 1 3р. – 2 2р. – 1 Машинист крана 6р. – 1 |
3 |
Монтаж стропильных ферм (пролет 18м) |
1 т |
58,5 |
ДБН Д.2.2-9-99 |
36,8 |
5,31 |
7,79 |
934,96 |
310,63 |
455,7 |
Монтажник 6р. – 1 5р. – 1 4р. – 1 3р. – 1 2р. – 1 Машинист крана 6р. – 1 |
4 |
Монтаж стеновых панелей площадью до 10м2 |
100м2 |
38,16 |
ДБН Д.2.4-3-2000 |
64 |
4,88 |
28 |
2442,2 |
186,22 |
1068 |
Монтажник 5р. – 1 4р. – 1 3р. – 1 2р. – 1 Машинист крана 6р. – 1 |
3.4.Выбор монтажного крана

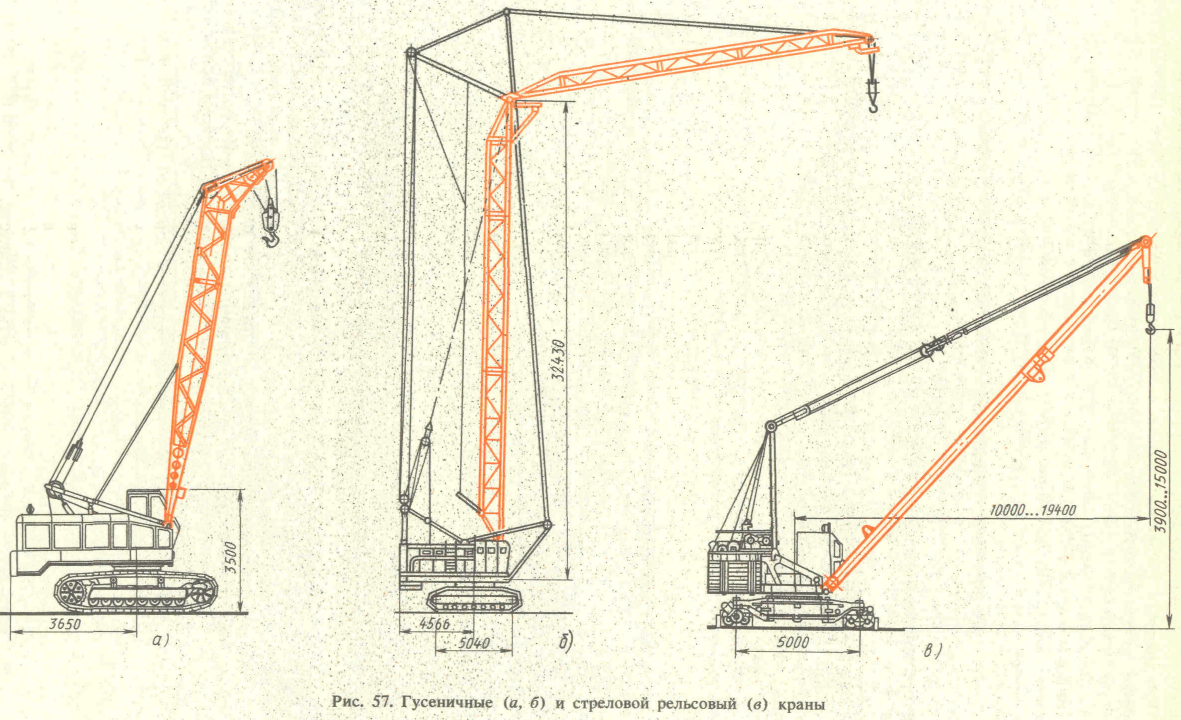

Гусеничные краны (рис. 57) широко применяют в промышленном строительстве. Распространенные серии кранов МКГ, СКГ и КС имеют грузоподъемность 10...160 т. Ходовое устройство — гусеничные тележки — обеспечивает небольшое удельное давление на грунт и, следовательно, хорошую проходимость и устойчивость на грунтовых спланированных площадках.
Монтаж колонн:
- требуемая высота
подъема крюка.
- высота колонны
крайнего ряда;
0,5 – монтажный зазор;
hстр – высота строповки
- требуемая
грузоподъемность.
Qк – вес колонны;
q – вес грузозахватного приспособления
Монтаж подкрановых балок :
- требуемая высота
подъема крюка.
- отметка верха
консоли средней колонны;
0,5 – монтажный зазор;
hпб – высота подкрановой балки;
hстр – высота строповки
- требуемая
грузоподъемность.
Qпб – вес подкрановой балки;
q – вес грузозахватного приспособления
Монтаж стропильных ферм :
- требуемая высота
подъема крюка.
- высота колонны крайнего ряда;
0,5 – монтажный зазор;
hф – высота стропильной фермы;
hстр – высота строповки
- требуемая
грузоподъемность.
Qф – вес стропильной фермы;
q – вес грузозахватного приспособления
Требуемые параметры кранов
Позиция |
Монтируемая конструкция |
Требуемые параметры крана |
Возможные варианты кранов |
||||||||||||
I комплект |
II комплект |
||||||||||||||
Марка крана |
Технические характеристики |
Марка крана |
Технические характеристики |
||||||||||||
Qтр |
Нтр |
Lтр |
lтр |
Q |
Н |
L |
l |
Q |
Н |
L |
l |
||||
1 |
Колонны |
10,377 |
12,75 |
- |
- |
МКГ-25БР |
17 |
23 |
23,5 |
14 |
КС-5363 |
16 |
22,9 |
15 |
11,7 |
2 |
Подкрановые балки |
3,061 |
12,5 |
- |
- |
||||||||||
3 |
Стропильные фермы |
2,9 |
17,05 |
- |
- |
3.5.Сравнение монтажных кранов по экономическим показателям
Себестоимость механизированного процесса, грн.:
,
где
=1,08
- коэффициент накладных расходов на
затраты по эксплуатации машин; Спл.маш.-ч.
- плановая себестоимость 1 маш.-ч работы
крана, грн.; Тмаш.-ч.-
трудоемкость работ в машино-часах,
выполняемых данным краном на объекте;
- коэффициент накладных расходов на
заработную плату рабочих, участвующих
в технологическом процессе, за исключением
машинистов; З- заработная плата рабочих
за исключением машинистов.
С01=1,08*(3,62*(130,41+159,75+310,63+186,22))+1,5*(330,12+219+455,7+1068)=
=6186,12 грн
С02=1,08*(4,62*(130,41+159,75+310,63+186,22))+1,5*(330,12+219+455,7+1068)=
=7036,1 грн
Трудоемкость механизированного процесса, чел.-ч:
где Зпл.маш.-ч – плановые затраты труда рабочих, приходящиеся на 1 маш.-ч работы крана; Тч - затраты труда рабочих, участвующих в технологическом процессе, за исключением машинистов.
Т01=2,06*(130,41+159,75+310,63+186,22)+1033,2+907,2+934,96+2442,2=6938,8 чел.-ч
Т02=3,18*(130,41+159,75+310,63+186,22)+ 1033,2+907,2+934,96+2442,2=7819 чел.-ч
Себестоимость монтажа 1т конструкций, грн.:
,
где Ф - объем работ, выполняемый комплектом машин, т.
Трудоемкость монтажа 1т конструкций, чел.-ч:
Приведенные затраты, грн.:
где Ен=0,15 - нормативный коэффициент эффективности; Кинв – инвентарно-расчетная стоимость машины, грн.; Тг- нормативное кол-во часов работы крана в году, ч.
Вычисленные экономические показатели по каждому варианту рассматриваемых комплектов кранов сводим в таблицу:
Технико-экономические показатели
№ п/п |
Наименование показателя |
Единица |
I вариант |
II вариант |
1 |
Себестоимость механизированного процесса С0 |
грн. |
6186,12 |
7036,1 |
2 |
Трудоемкость механизированного процесса Т0 |
чел.-ч |
6938,8 |
7819 |
3 |
Себестоимость монтажа 1т конструкций Сед |
грн. |
7,77 |
8,83 |
4 |
Трудоемкость монтажа 1т конструкций Тед |
чел.-ч |
8,71 |
9,82 |
5 |
Приведенные затраты П |
грн. |
7060 |
7861,3 |
Вывод о целесообразности I комплекта кранов делаем, исходя из минимума приведенных затрат.
– Трудоемкость монтажа каркаса - 664,3 чел.-дн.
– Выработка 1 рабочего в смену в т конструкций:
– при монтаже колонн – 4,88
– при монтаже подкрановых балок – 0,4
– при монтаже стропильных конструкций – 0,217
- при монтаже стеновых панелей – 0,4375
– Время работы монтажного крана - 108 маш.-см.
