Расчет ростверка на продавливание угловой сваей
Расчет производится по формуле:
Задаемся высотой плиты ростверка h1 = 60 см.
Высота плиты ростверка от верха головки свай
h01 = h1 - 5 см = 60 - 5 = 55 см.
Определяем величины b01; b02; c01; c02:
Находим коэффициенты b1 и b2:
b1 = 1; c01 = 0,4h01 = 0,4×55 = 22 см; b2 = 0,895.
Определяем предельную нагрузку на сваю, которую может воспринять плита ростверка из условия ее продавливания угловой сваей
Следовательно, прочность плиты ростверка на продавливание угловой сваей обеспечена.
Расчет прочности наклонных сечений штаты ростверка по поперечной силе
Расчет производится по формуле:
Определяем расчетную величину поперечной силы со стороны наиболее нагруженной части ростверка как сумму реакций всех свай крайнего ряда от расчетных нагрузок на сваи
3×514
= 1542 кН (157,2 тc);
h01 = 53 см; с = 20 см;
Следовательно
Определяем предельную величину поперечной силы, которую может воспринять плита ростверка по наклонному сечению
Qmax = 2,5×2,4×0,53×103×1,16 = 3688 кН (375 тc) > Q = 1542 кН (157,2 тc).
Следовательно, прочность наклонных сечений плиты ростверка обеспечена.
Расчет ростверка на изгиб
Величины изгибающих моментов определяем по формулам:
а) в сечениях 1-1 и 3-3 по граням колонны:
б) в сечениях 2-2 и 4-4 по граням подколонника
При определении сечения арматуры в плите ростверка (арматура принимается из стали класса A-III) пользуемся формулами. В сечениях по граням колонны:
сечение 1-1
при q = 0,03 находим v = 0,985.
Rs=365 МПа (арматура класса A-III, d ³ 10 мм)
сечение 3-3
v = 0,992;
В сечениях по граням подколонника:
сечение 2-2
v = 0,976;
сечение 4-4
v = 0,979;
Расчетными являются сечения по граням подколонника (сечения 2-2 и 4-4).
Принимается арматура:
в продольном направлении - 12Æ18AIII (As = 30,54 см2);
в поперечном направлении - 14Æ16AIII (As = 28,15 см2).
Для армирования
подошвы ростверка принимается сварная
арматурная сетка по ГОСТ 23279-84 марки
Проверка прочности наклонных сечений плиты ростверка по изгибающему моменту
Проверка производится со стороны наиболее нагруженной части плиты ростверка.
Поперечная сила от внешней нагрузки, действующая в нормальном сечении, проходящем через начало наклонного сечения, равна
3×514 = 1542 кН (157,2 тc);
Предельная величина
поперечной силы, которую может воспринять
плита ростверка по наклонному сечению,
обеспеченному от образования нормальных
трещин, определяется по формуле
с введением
в правую часть неравенства дополнительного
коэффициента
Следовательно, прочность наклонных сечений по изгибающему моменту обеспечена.

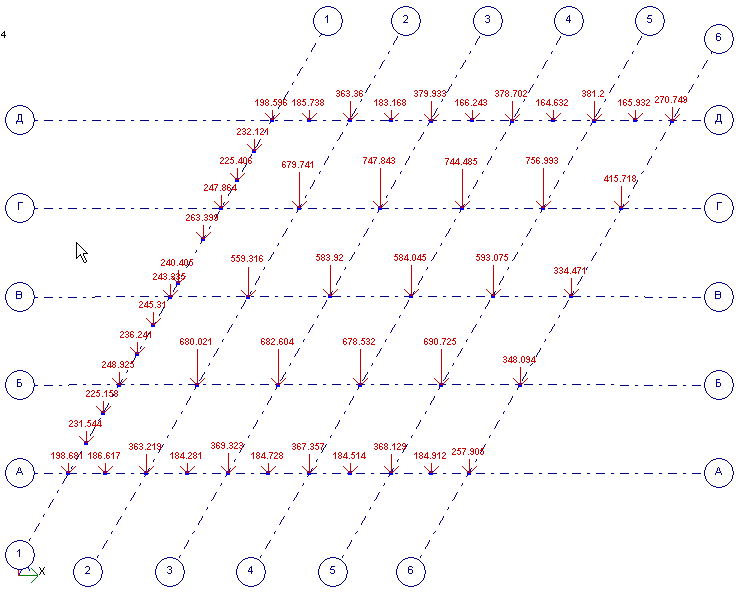

Рис.2 12. Нагрузки на фундаменты (кН) по результатам РСН

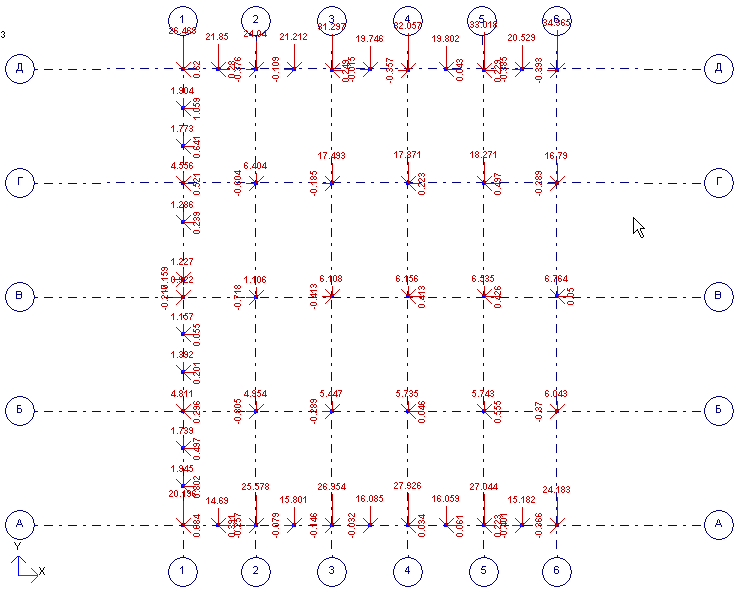

Рис. 2.13Нагрузки на фундаменты (кН) по результатам РСН

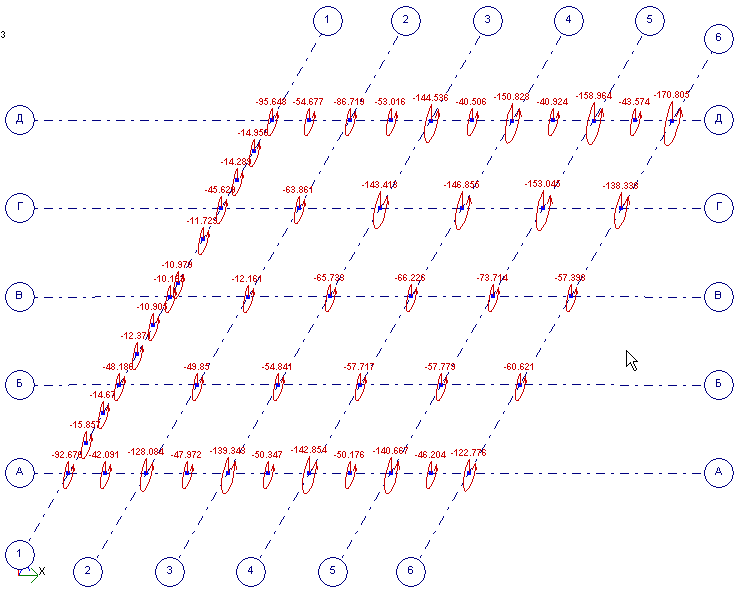

Рис.2 .14 Нагрузки на фундаменты (кНм) по результатам РСН.
Рис.2.15 . Нагрузки на фундаменты (кНм) по результатам РСН.
