Канализация хоз. Фекальная и дождевая выполнена самотечная внутридворовая с врезкой в колодцы внутриквартальной канализации.
Энергоснабжение выполняется от городской подстанции.
3.3. Наружная и внутренняя отделка
Металлические элементы фасадов – поручни и ограждения окрашиваются в белый цвет.
Ступени входа и покрытие крыльца – мозаичное.
Цоколь и боковые стенки крыльца облицовываются керамической плиткой размером 400х400 мм.
Оконные рамы снаружи и изнутри окрашиваются масляной краской в белый цвет.
При внутренней отделке кирпичные стены и перегородки штукатурятся, под окраску известковыми составами, швы панелей на потолках расшиваются цементным раствором.
Внутренние двери окрашены масляной краской в синий цвет.
Стены помещений и коридоров оклеиваются обоями без бордюров с отступом от потолка на 7 – 10 см. Стены сан узлов окрашиваются масляной краской светлых тонов на высоту 1.6 м.
Полы в помещениях и коридоре дощатые по лагам, и – из линолеума, в санузлах – керамическая плитка.
3.4. Теплотехнический расчет стенового ограждения
3.5. Теплотехнический расчет стены
Определяем значение градусосуток отопительного периода
;
где
20ºС
– температура внутреннего воздуха в
помещении;
ºС
– средняя температура отопительного
периода;
сут.
– продолжительность отопительного
периода;
ºС
× сут.
Находим
значение приведенного сопротивления
теплопередаче ограждающих конструкций:
ºС/Вт
Принимаем следующую конструкцию стены
Наименование материала |
кг/м³ |
Вт/(м² ºС) |
м |
м² ºС/Вт |
1. плита “КраспанКолор” |
|
0.30 |
0.008 |
0.027 |
2. утеплитель “ISOVER” |
13 |
0.036 |
0.12 |
3.33 |
3. кирпичная кладка из обыкновенного глиняного кирпича на цементно-песчаном растворе |
1800 |
0.7 |
0.38 |
0.543 |
4. раствор цементно-песчаный |
1800 |
0.76 |
0.02 |
0.026 |
Определяем сопротивление теплопередаче наружной стены:
;
где
Вт/(м²ºС)
– коэффициент теплопередачи внутренней
поверхности ограждающей конструкции;

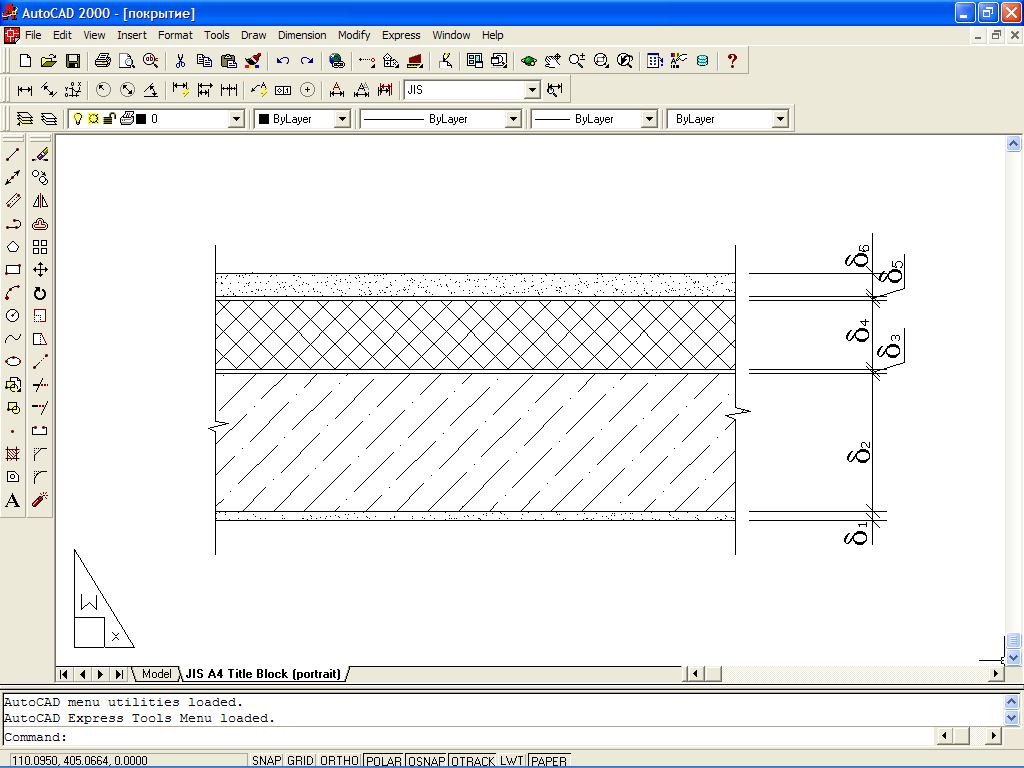

3.5. Теплотехнический расчет покрытия
Определяем значение градусосуток отопительного периода
ºС
× сут.
Находим
значение приведенного сопротивления
теплопередаче ограждающих конструкций:
ºС/Вт
Принимаем следующую конструкцию чердачного перекрытия:
Наименование материала |
, кг/м³ |
, Вт/(м² ºС) |
, м |
, м² ºС/Вт |
1. листы гипсовые обшивочные |
800 |
0.19 |
0.008 |
0.027 |
2. сосна поперек волокон |
500 |
0.14 |
0.12 |
3.33 |
3. плиты полужесткие минераловатные из базальта |
80 |
|
0.38 |
0.543 |
4. раствор цементно-песчаный |
1600 |
0.76 |
0.02 |
0.026 |
Определяем сопротивление теплопередаче чердачного перекрытия:
;
где Вт/(м²ºС) – коэффициент теплопередачи внутренней поверхности ограждающей конструкции;
Вт/(м²ºС)
– коэффициент теплопередачи наружной
поверхности ограждающей конструкции.
0.115+0.053+0.286+4.59+0.029+0.0435=5.01
(м² ×ºС/Вт)
5.01(м²
׺С/Вт) >
4.75
(м² ×ºС/Вт)
