4 .4 Технологическая карта на монтаж навесного вентилируемого фасада
Мировой строительный рынок основывается на следующих технологических требованиях:
- применение энергосберегающих конструкций;
- индустриальное изготовление конструкций;
- максимально возможное снижение объема работ, связанных с «мокрыми» процессами, особенно на фасадах зданий.
Сочетать перечисленные требования позволяют так называемые вентилируемые фасады. По своему предназначению вентилируемые фасады необходимы для:
- обеспечения тепловой защиты вновь строящихся зданий и сооружений;
- приведения тепловой защиты реконструируемых зданий в соответствие с требованиями СНиП II-3-79* «Строительная теплотехника»
- придания нового современного облика как вновь возводимым зданиям, так и реконструируемым.

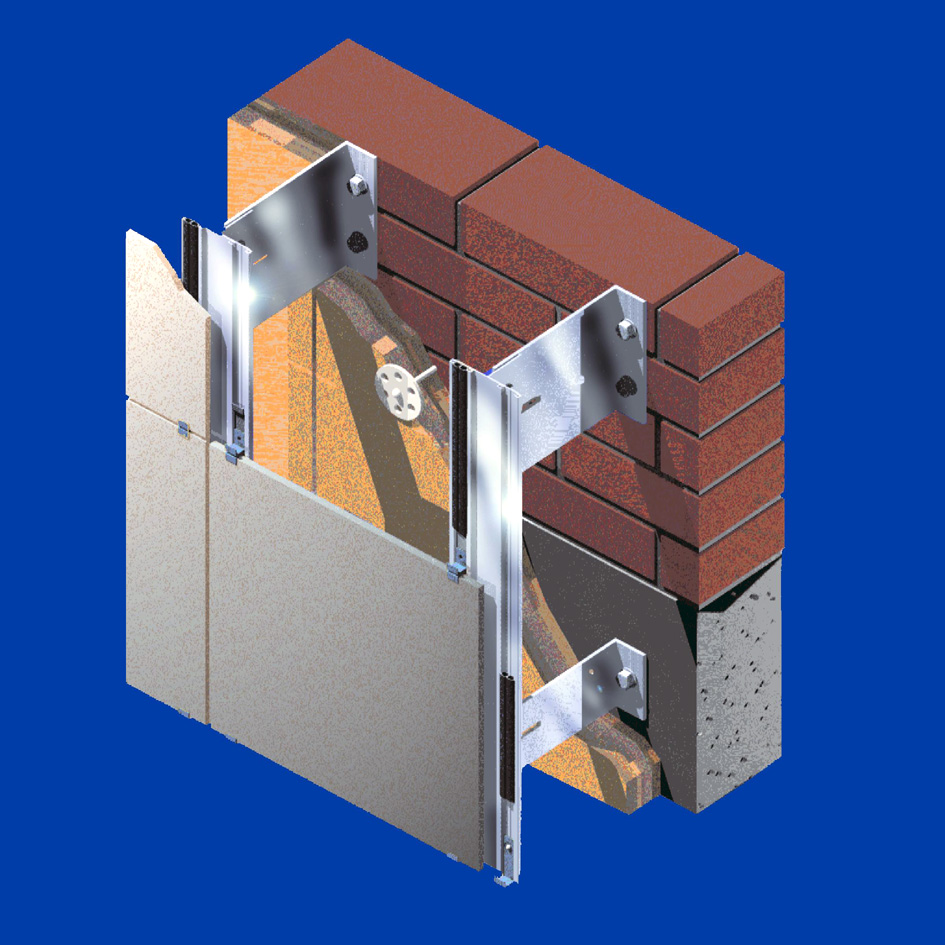

К
онструкция
вентилируемого фасада состоит из
следующих частей:
- анкеровочные элементы;
- несущие и соединительные элементы (подоблицовочная конструкция);
- крепежные детали;
- утеплитель;
- воздушная прослойка;
- облицовка;
- элементы примыкания к общестроительным конструкциям.
4.4.1 Обоснование проектных решений
О
писание
конструкции
Анкеровочные элементы обеспечивают механическое анкерное крепление кронштейнов подоблицовочной конструкции к стене. Диаметр дюбелей и шурупов подбирается в зависимости от выдергивающей нагрузки на кронштейн крепления конструкции к стене и от материала стены, в которую устанавливается данный дюбель.
Соединительные элементы обеспечивают механическое соединение частей облицовки друг с другом. Выравнивают размерные отклонения, позволяют нивелировать неровности и выпуклости на несущей стене здания, перекрывают трещины и деформационные швы. Образуют необходимое расстояние между утеплителем и облицовкой, где утеплитель может иметь любую предписываемую толщину.
Кронштейны и опираемые на них несущие профили принимают на себя статические нагрузки от веса облицовки, а также нагрузки ветрового давления и ветрового подсоса. С помощью фиксированных и подвижных точек крепления несущих профилей к кронштейнам обеспечивается восприятие температурных перемещений.
В качестве подконструкций используются:
- алюминиевые профили, изготовленные в соответствии с ГОСТ 22233-2001 «Профили прессованные из алюминиевых сплавов для ограждающих строительных конструкций»;
- алюминиевые профили, изготовленные в соответствии ГОСТ 24767-81 «Профили холодногнутые из алюминиевых сплавов для ограждающих строительных конструкций»;
- листовая нержавеющая сталь в соответствии с ГОСТ 4986-79 «Изделия из нержавеющей стали».
К
репежные
детали осуществляют
механическое крепление облицовочных
материалов к несущим профилям
подоблицовочной конструкции.
По способу крепления различают крепление с видимыми и скрытыми элементами.
Видимое крепление более простое осуществляется так называемыми кляммерами, выполненными из листа штамповкой. Чтобы придать всей конструкции единое цветовое решение, видимые части кляммеров окрашивают в цвет подобный облицовочному материалу.
Скрытое крепление требует дополнительной обработки облицовочных панелей:
- фрезеровка пазов типа «ласточкин хвост» с тыльной стороны плиты под установку монтажного «клипа»;
- сверление глухих отверстий с тыльной стороны плиты под установку монтажных резьбовых пробок;
- сверление глухих отверстий в торце плиты для установки монтажных штифтов.
В качестве крепежа используются:
- Дюбели распорные и клеевые крепления основных и вспомогательных кронштейнов ведущих производителей (типа «FISHER» ,«HILTI», «MUNGO», «E JOT» и других), имеющих соответствующий сертификат соответствия.
- Оцинкованные саморезы, болты, заклепки крепления элементов подконструкций между собой отечественных и импортных производителей, имеющих соответствующий сертификат соответствия.
- Тарельчатые дюбели для крепления утеплительных плит ведущих производителей (типа «FISHER» ,«HILTI», «MUNGO», «E JOT», «KOELNER» и других), имеющих соответствующий сертификат соответствия.
Утеплитель
- находясь с наружной стороны, обеспечивает максимально возможную аккумуляцию тепла в несущих строительных элементах;
-
уменьшает температурные колебания
стен, посредством чего сводит к минимуму
возможность появления трещин на несущей
поверхности;
- повышает надежность и долговечность строения;
- обеспечивает оптимальную температуру и комфорт в помещениях, препятствуя выхолаживанию и потере тепла зимой и предотвращая перегрев летом;
- позволяет водяным парам и влаге беспрепятственно попадать в воздушную прослойку, предотвращая образование и скопление на конструкциях разрушающего их конденсата;
- обеспечивает шумоизоляцию.
Для вентилируемых фасадов обычно используется минераловатная плита с двойной плотностью: более плотный слой устанавливается к внешней стороне фасадных конструкций, менее плотный слой – непосредственно на несущую стену, так как мягкий слой позволяет утеплителю лучше прилегать к неровностям утепляемой конструкции.
В качестве утеплителя используются жесткие и твердые плиты теплоизоляции, изготовленные из влагостойкой и водоотталкивающей минеральной ваты типа «Техновент стандарт»
Наружную сторону утеплителя часто покрывают стеклотканью, что препятствует деформации материала под воздействием ветровых и тепловых нагрузок.
Крепление утеплителя осуществляется тарельчатыми пластиковыми дюбелями с плотной подгонкой плит утеплителя друг к другу.
Воздушная прослойка
Наличие данной составляющей вентилируемого фасада принципиально обуславливает его отличие от других типов фасадов. Самое главное назначение воздушной прослойки - обеспечение вентиляции подоблицовочного пространства, где обычно скапливается тепло и влага.
Благодаря перепаду давлений в образуемом вентиляционном канале начинает работать «принцип действия вытяжной трубы». В результате чего, из несущей конструкции в окружающую среду удаляется атмосферная и внутренняя влага, обеспечивая функциональную способность несущих конструкций и массива здания.
О
блицовка
Является навесной, устойчивой к атмосферным воздействиям, долговечной защитой утеплителя, несущих конструкций. При повреждении поддается быстрому ремонту, а также легко очищается от загрязнения. Позволяет устранять повреждения без видимых существенных последствий. В зависимости от материала являет собой многообразие форм облицовочных элементов.
Посредством применения разнообразных материалов, цветовой гаммы, структуры, форм, определения прохождения швов позволяет делать своеобразные, интересные в архитектурном плане акценты. Способствует индивидуализации внешнего облика каждого строения. В проекте в качестве облицовочного материала применяется керамогранитная плита типа MIRAGE. Представляет собой прессованные на ленточном прессе листы керамогранита. Поверхность может быть глазурованная или матовая. Керамическая облицовка – пожаро- морозо- и атмосферостойкая, хорошо сохраняет цветовую гамму. Толщина плит 12 мм, употребляемые габаритные размеры 600х600 мм, 600х300 мм, 450х900 мм.
