Формула изобретения

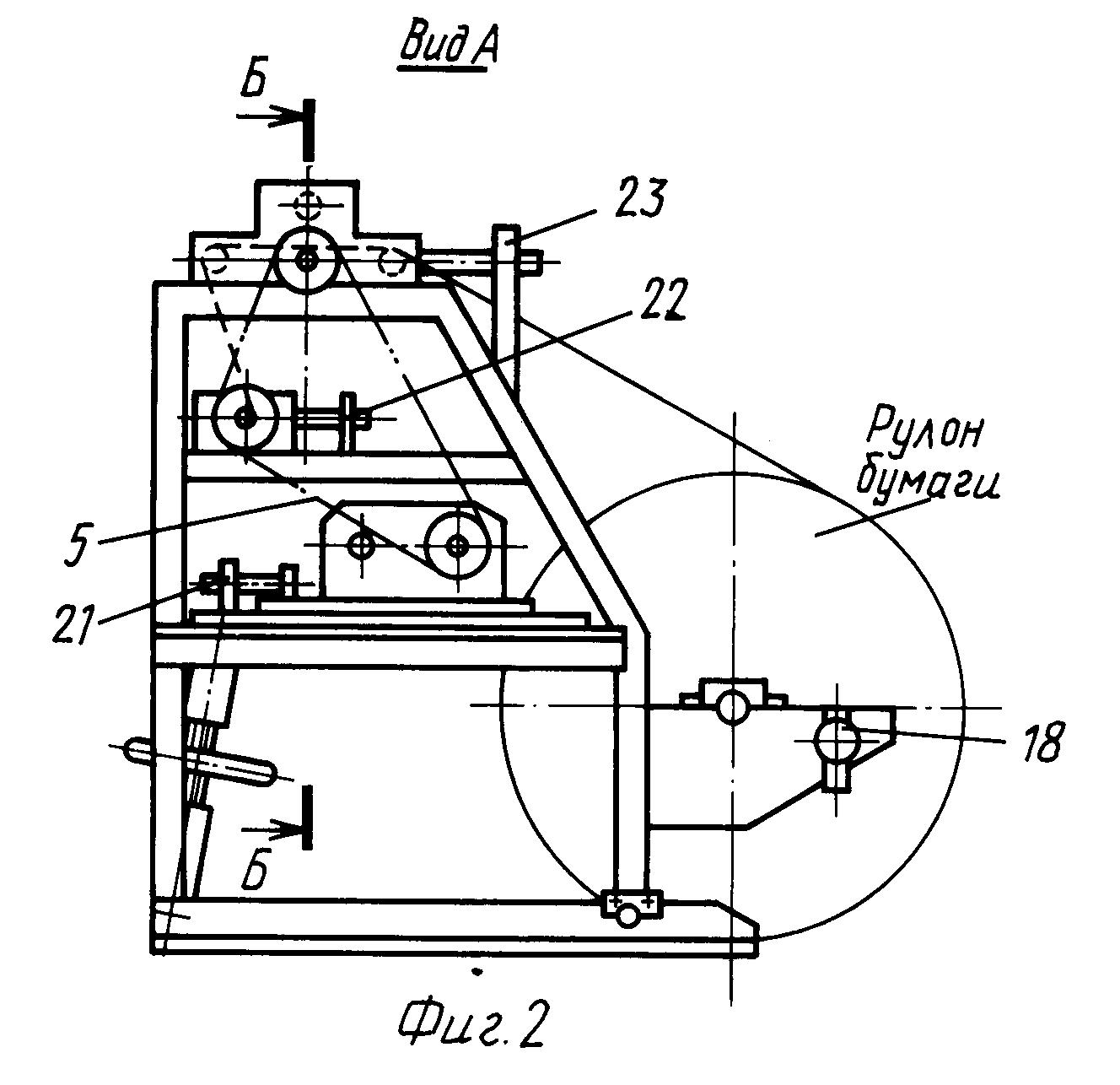

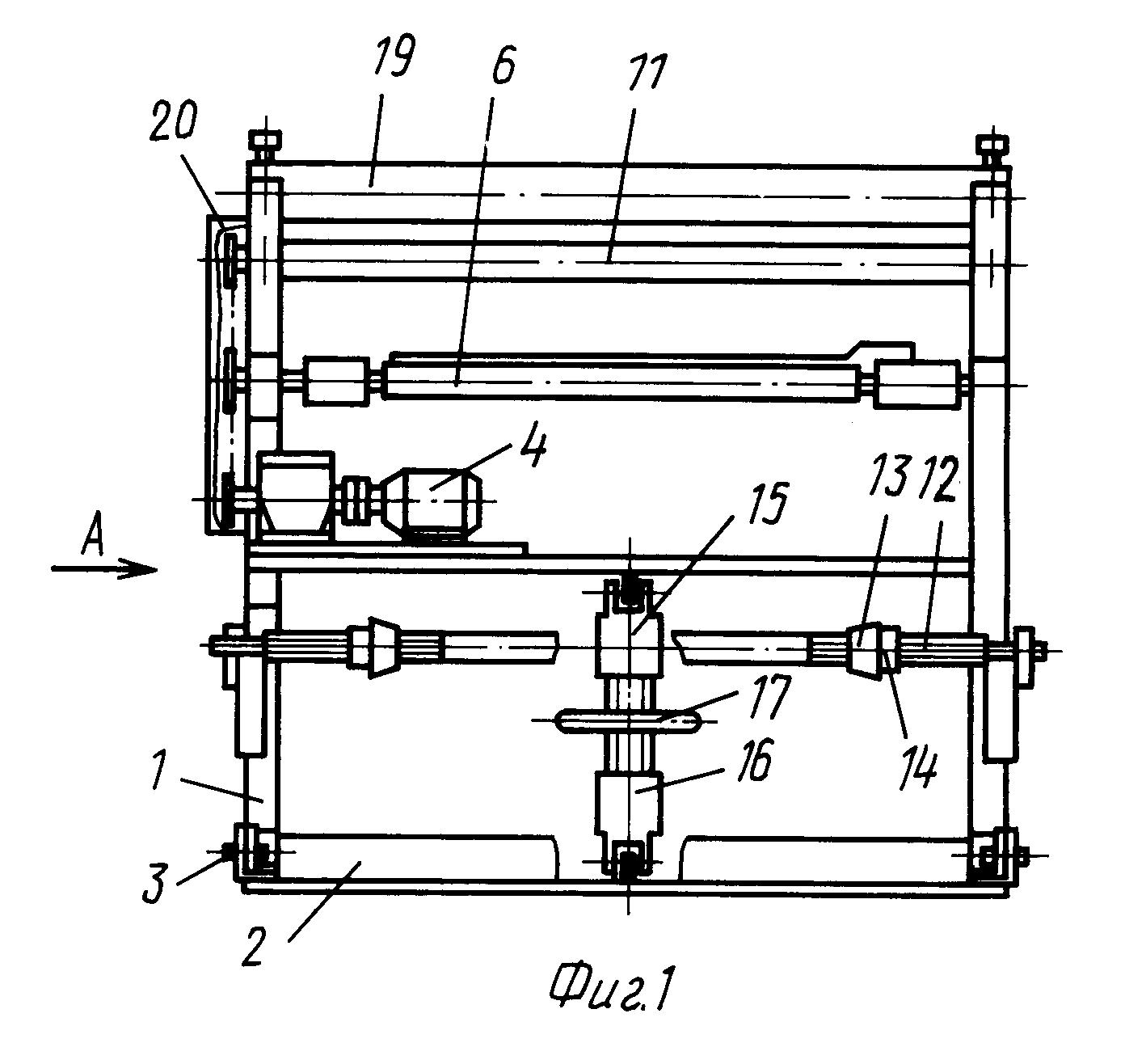

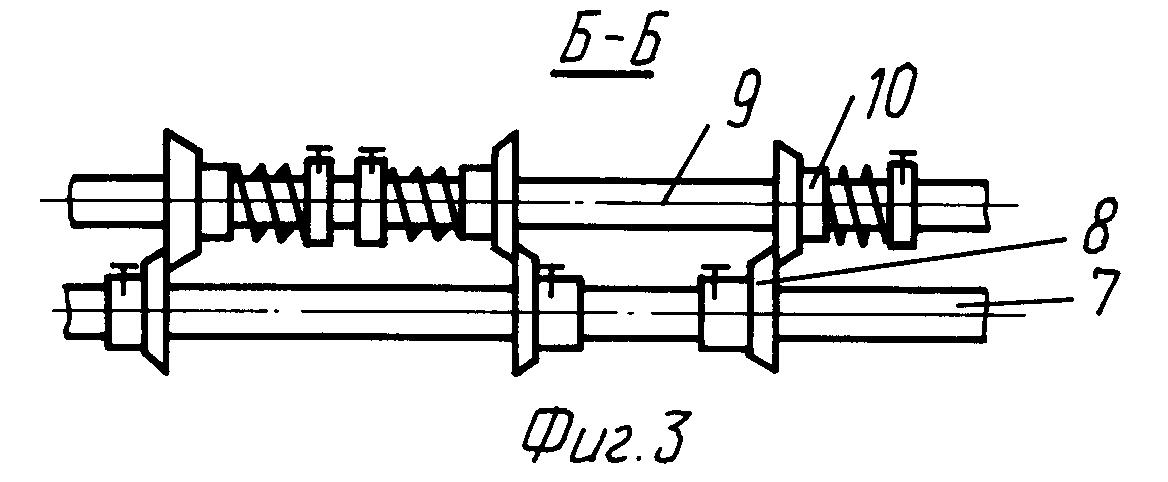

Бумагорезательная машина, содержащая смонтированные на станине рулонодержатель, механизм намотки, механизм резки, подъемное устройство, опорную раму и привод, отличающаяся тем, что подъемное устройство встроено с возможностью подъема и опускания от одного механизма, состоящего из двух втулок, шарнирно закрепленных соответственно на поворотной станине и опорной раме и имеющих разнонаправленную резьбу, и соединяющего их винта со штурвалом, при этом поворотная станина смонтирована на опорной раме с возможностью наклона за счет поворота в шарнирном соединении.
ИЗВЕЩЕНИЯ К ПАТЕНТУ НА ИЗОБРЕТЕНИЕ
РИСУНКИ
|
(54) ПОРТАТИВНЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ СТАНОК 1. Портативный многофункциональный станок, содержащий горизонтальный стол для крепления обрабатываемых заготовок, вертикальную стойку и рабочую головку с приводом, кинематически связанным со средством для крепления технологического инструмента, отличающийся тем, что стол снабжен ручными приводами продольного и поперечного перемещения, вертикальная стойка выполнена в виде цилиндрической штанги, на которой установлен кронштейн, снабженный ручным приводом вертикального перемещения и средством фиксации на стойке в необходимом положении, на кронштейне выполнены расположенные вертикально и под прямым углом друг к другу плоские поверхности с кольцевыми Т-образными пазами, рабочая головка связана с кронштейном посредством цилиндрической направляющей скольжения, имеющей с одной стороны продольный разрез с зажимными винтами, а с другой стороны - фланец с отверстиями, в которых установлены болты, фланец контактирует с одной из плоских вертикальных поверхностей кронштейна, при этом головки болтов находятся в кольцевых Т-образных пазах, станок снабжен прикрепленной к столу и к вертикальной стойке плитой с крышкой, имеющей боковые стенки, полки, замок и ручку, крышка шарнирно прикреплена к плите так, что после подготовки станка к работе она занимает вертикальное положение, при этом крышка снабжена двумя боковыми щитками, выполненными в виде косынок, каждая из которых шарнирно прикреплена к боковой стенке крышки и имеет разъемное соединение, предназначенное для крепления к плите и фиксации крышки в вертикальном положении. 2. Станок по п.1, отличающийся тем, что крышка станка с боковыми стенками, ее полки и боковые щитки выполнены из прозрачного стойкого против удара материала. 3. Станок по пп.1 и 2, отличающийся тем, что он снабжен набором зажимов и подставок, предназначенных для крепления узлов станка к плите, когда станок находится в положении хранения или транспортировки. 4. Станок по пп.1-3, отличающийся тем, что края полок крышки станка снабжены мягкими прокладками и имеют выемки, соответствующие по форме и размерам узлам станка, размещаемым под крышкой на горизонтальной плите во время его хранения или транспортировки. 5. Станок по пп.1-4 отличающийся тем, что рабочая головка снабжена электродвигателем, а содержащееся в рабочей головке средство для крепления технологического инструмента, применяемого при обработке материалов резанием, кинематически связано с электродвигателем посредством коробки скоростей и шпинделя, который опирается посредством подшипников на гильзу, установленную в цилиндрической направляющей скольжения и снабженную ручным приводом с зубчато-реечной передачей, предназначенным для перемещения гильзы в цилиндрической направляющей. 6. Станок по п.5, отличающийся тем, что средство для крепления технологического инструмента, применяемого при обработке материала резанием, выполнено в виде зажимного устройства, содержащего корпус с коническим отверстием, выполненным в нижнем конце корпуса, цангу, установленную в коническом отверстии корпуса, накидную гайку с лысками под гаечный ключ, навинченную на нижний конец корпуса, установленный на корпусе с возможностью осевого перемещения и подпружиненный тарельчатый кулачковый диск с расположенными по его окружности и радиально направленными кулачками, при этом в нижнем торце гильзы выполнены углубления, соответствующие кулачкам подпружиненного тарельчатого кулачкового диска, а нижняя сторона тарельчатого кулачкового диска выполнена выпуклой книзу, зажимное устройство снабжено гаечным ключом с установленными на его губках подпружиненными упорами. 7. Станок по пп.5 и 6, отличающийся тем, что станок укомплектован набором инструментов для обработки материалов резанием, содержащим сверла, фрезы, метчики, резьбонарезные головки, боры для гравирования, шлифовальные и полировальные круги. 8. Станок по пп.1-4, отличающийся тем, что рабочая головка содержит штангу, предназначенную для установки в цилиндрической направляющей скольжения, верхний конец штанги связан с приводной рукояткой посредством червячной и винтовой пар, а нижний конец имеет средства для крепления к нему рабочих органов в виде сменных инструментов для обработки материалов давлением, при этом гайка винтовой пары размещена внутри червячного колеса соосно цилиндрической направляющей и закреплена на ее верхнем торце с возможностью вращения. 9. Станок по п.8, отличающийся тем, что он снабжен набором сменных инструментов для обработки материалов давлением, содержащим штампы для объемной и листовой штамповки, вырубные и гибочные штампы, экструдеры, ножницы и прессовые плиты. 10. Станок по пп.5-7, отличающийся тем, что рабочая головка станка дополнительно снабжена двумя рукоятками, выполненными из пластика, имеющими средства разъемного крепления к головке, одна рукоятка предназначена для крепления к торцу верхней части рабочей головки, а другая для крепления к гильзе рабочей головки. |
