Сбор нагрузок
Сбор нагрузок производится согласно п.п.2,3 [2].
Таблица2.2.1 Сбор нагрузок на 1 м2 перекрытия комнат.
Наименование |
Нормативная нагрузка |
|
Расчетная нагрузка |
а. Постоянная |
|
|
|
|
2,825 |
1,1 |
3,108 |
|
0,392 |
1,3 |
0,510 |
|
0,883 |
1,3 |
1,148 |
|
0,137 |
1,3 |
0,178 |
|
0,738 |
1,3 |
0,956 |
Итого |
4,975 |
- |
5,900 |
б. Полезная (п.1 табл 3 [2]) |
1,472 |
1,3 |
1,914 |
Всего |
6,447 |
- |
7,814 |
Таблица 2.2.2 Сбор нагрузок на 1 м2 коридоров, лестниц, фойе, бассейна и спортзала (с примыкающими к ним проходами)
Наименование |
Нормативная нагрузка |
|
Расчетная нагрузка |
а. Постоянная |
|
|
|
|
2,825 |
1,1 |
3,108 |
|
0,883 |
1,3 |
1,148 |
Итого |
3,708 |
- |
4,256 |
б. Полезная (п.11 табл.3 [2]) |
2,943 |
1,3 |
3,826 |
Всего |
6,651 |
- |
8,082 |
Таблица 2.2.3 Сбор нагрузок на 1 м2 балконов.
Наименование |
Нормативная нагрузка |
|
Расчетная нагрузка |
а. Постоянная |
|
|
|
|
2,825 |
1,1 |
3,108 |
|
0,883 |
1,3 |
1,148 |
|
0,400 |
1,3 |
0,520 |
Итого |
4,108 |
- |
4,776 |
б. Полезная (п.9 табл.3 [2]) |
3,924 |
1,3 |
5,101 |
Всего |
8,032 |
- |
9,877 |
Схема приложения нагрузок: рассматривается 4 загружения:
постоянная во всех пролетах;
полезная во всех пролетах;
полезная через пролет, вариант 1;
п
олезная через пролет, вариант 2.

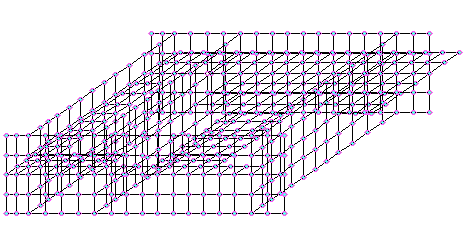

Рис. 2.2.6

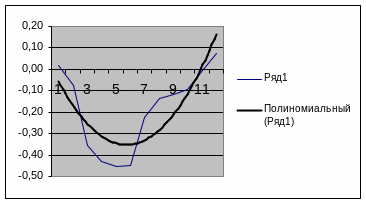

В
результате расчета и математической
обработки получена следующая картина
распределения моментов в пролете(см.
рис.2.2.7). Эпюра распределения моментов
на опоре (полиномиальный ряд) позволяет
предположить следующую теорию
распределения моментов. На участках
опор, соответствующих проекции линии
разлома, выходящей из угла комнаты,
величина моментов уменьшается. Поэтому,
можно предположить, что на участке,
соответствующем пролетной линии разлома
приложен максимальный момент из эпюры,
а на остальных участках (угловых ) момент
можно не учитывать.
Рис.2.2.7

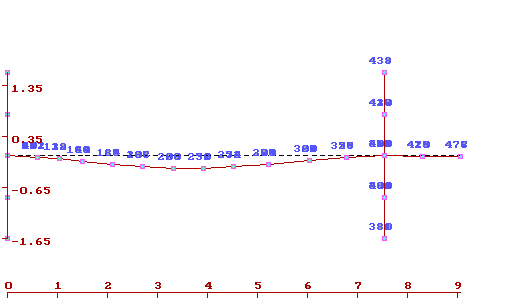

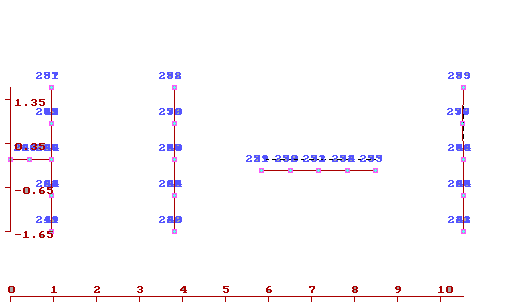

О
бщая
картина деформаций блока №3 представлена
на рис.2.2.8. Деформации определены для
центральных сечений.
Рис.2.2.8

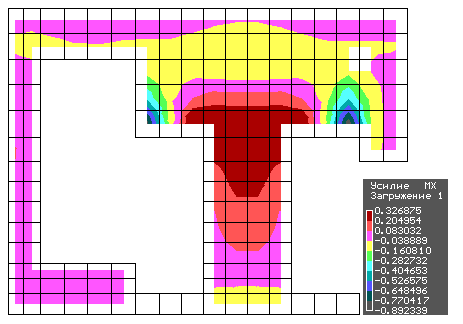

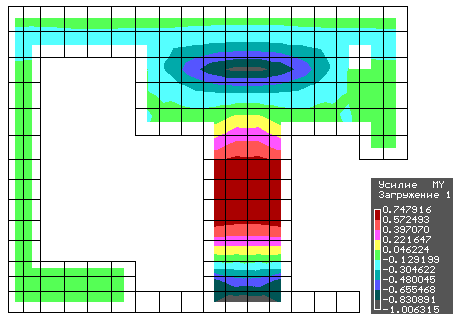

Р
аспределение
моментов при загружении №1
Р
ис.2.2.9

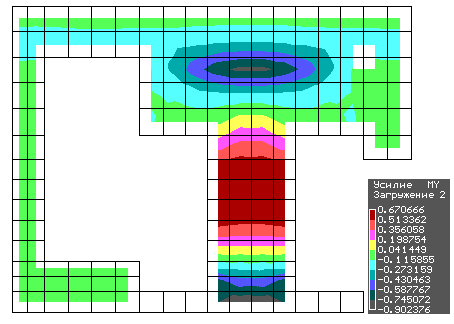

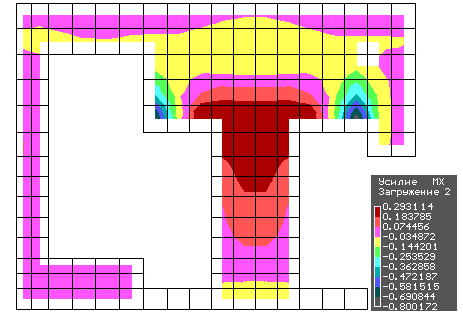

Распределение моментов при загружении №2
Рис.2.2.10

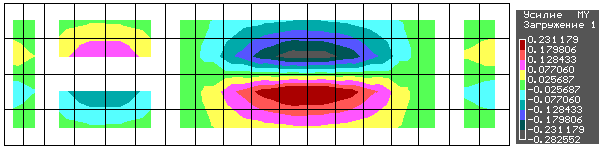

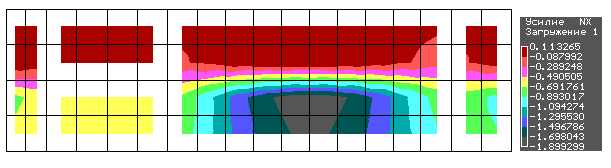

Распределение усилий в стене (загружение1)
Р
ис.2.2.10
