Раздел 2 расчетно-конструктивная часть

1. Описание расчетной модели и методики расчета.

Конструктивной системой здания называется совокупность взаимосвязанных конструкций здания, обеспечивающих его прочность, жесткость и устойчивость. Принятая конструктивная система здания должна обеспечивать прочность, жесткость и устойчивость здания на стадии возведения и в период эксплуатации при действии всех расчетных нагрузок и воздействий. Жилые здания рекомендуется проектировать на основе стеновых конструктивных систем с поперечными и (или) продольными несущими стенами.

Конструктивная система здания принята перекрестно-стеновая с поперечными и продольными несущими стенами. Наружные стены запроектированы несущими. Несущие стены вместе с перекрытиями и покрытием образуют пространственную систему, воспринимающую все действующие на здание нагрузки.

Расчет данного здания производится по так называемой жесткой конструктивной схеме, учитывающей пространственную работу консольной системы двутаврового поперечного сечения, заделанной в фундаменты. Высокая пространственная жесткость многоячейковой системы, образованной перекрытиями, поперечными и продольными стенами, способствует перераспределению в ней усилий и уменьшению напряжений в отдельных элементах.

Так как в инженерной практике широкое распространение получил пакет прикладных программ АП ЖБК “Лира”, рассматриваемая схема реализуется в пределах возможностей данного пакета. В силу симметричности расчет производится для правой секции здания. Ввиду ограниченности порядка решаемой системы линейных уравнений по методу перемещений, были приняты следующие основные принципы расчета:

1. Расчет производится для выделенного блока, ограниченного по высоте плоскостями, проходящими через уровень пола первого этажа (жесткая заделка) и середину второго (предполагается, что эпюра моментов стойки меняет свой знак в данной точке – наличие шарнира);

2. Данный блок разбивается на подблоки, которые загружаются в отдельности пропорционально грузовым площадям и жесткостям. Данное утверждение было предварительно опробовано на пробном примере. Полученные результаты для подблоков в достаточной степени совпадали с расчетом целой конструкции.

3. Перекрытие рассматривается также отдельно от подблоков. В плане выделяются типовые участки перекрытий, ограниченные наружным контуром плана и линиями, проходящими посередине пролетов прилегающих комнат. Предполагается, что в середине пролета угол поворота оси перекрытия вокруг данной линии равен нулю. Для учета влияния стен дополнительно рассматривается часть стен, заключенная между плоскостями, проходящими через середины верхнего и нижнего этажей (предполагается наличие шарнира (см. п.1)).

Последовательность расчета:

1. В плане выбирается три типовых перекрытия, производится расчет.

2. По полученным результатам принимается армирование перекрытия первого этажа.

3. Производится расчет здания совместно с плитой основания на действие ветровой нагрузки (определяется средняя и пульсационная составляющие) с учетом прочностных свойств грунта.

4. Секция разрезается на 5 блоков, к каждому из которых прикладываются постоянные нагрузки с учетом ветрового воздействие, определенного в п.3.

5. П роизводится армирование стен первого этажа.

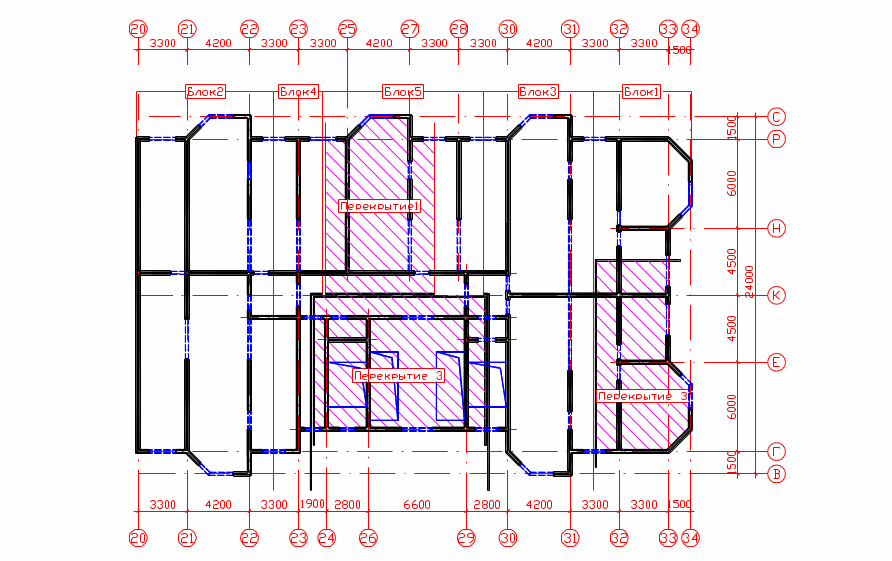

Рис. 2.1.1
