6. Отделочные работы.
Наименование или номер помещения |
Полы |
Потолки |
Стены, перегородки |
Примечание |
|||
Площадь |
Вид отделки |
Площадь |
Вид отделки |
Площадь |
Вид отделки |
||
Жилые комнаты |
48,93 |
паркет |
48,93 |
Водоэм. краска |
32,83 |
Обои |
|
Кухня |
10,25 |
паркет |
10,25 |
11,09 |
Водоэм. краска |
||
Ванные комнаты |
15,92 |
Керам. плитка |
15,92 |
Водоэмульсионная краска |
17,29 |
Кер. плитка, |
|
Гостиная |
13,11 |
паркет |
13,11 |
Подвесной потолок |
18,96 |
обои |
|
Тамбур |
6,54 |
паркет |
6,54 |
Водоэм. краска |
12,4 |
Водоэм. краска |
|
Холлы |
49,44 |
паркет |
49,44 |
Водоэм. краска |
34,75 |
обои |
|
Лестничная площадка |
3,41 |
паркет |
3,41 |
Водоэм. краска |
7,45 |
обои |
|
Кладовая |
214,49 |
Деревянный настил |
214,49 |
побелка |
42,13 |
Водоэм. краска |
|

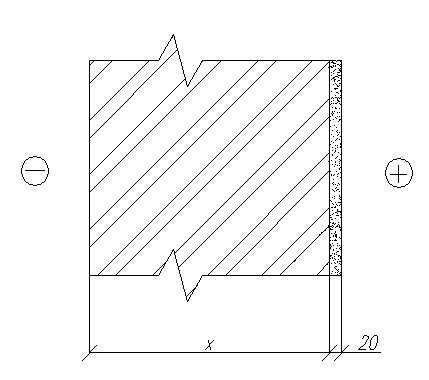

7. Теплотехнический расчет. Теплотехнический расчет стены:
Температура наиболее холодной пятидневки, обеспеченностью 0,92
t5= – 15˚С.
Температура отопительного периода со среднесуточной температурой воздуха <8˚С
tот.пер.= -3,4˚С.
Продолжительность отопительного периода в сутках (период со средней суточной температурой воздуха <8˚С)
Zот.пер.= 202 суток
С учетом того, что температура наиболее холодной пятидневки -15˚С, т. е. Выше 31˚С, то температура внутреннего воздуха
tв.в.=18˚С.
Относительная влажность помещения
W = 55 %
Зона влажности территории – сухая.
Режим влажности помещения – нормальный
Коэффициент эксплуатации строительного материала – А
Название материала |
Плотность |
Коэффициент теплопроводности, |
Толщина,м |
δ/λ |
Глиняного обыкновенного (ГОСТ 530-80) на цементно-песчаном растворе |
1800 |
0,7 |
Х |
Х/0,7 |
Цементно-песчаный раствор |
1800 |
0,76 |
0,02 |
0,03 |
Определяем градусы суток отопительного периода:
ГСОП = (tв–tот пер)zот пер= (18˚–(–3,4˚))202=4322,8
По таблице 1б СНиП II-3-79* интерполированием определяем сопротивление теплопередачи ограждающих конструкций
R |
Для стен |
4000×˚С/Вт |
2.8 м2×˚С/Вт |
6000×˚С/Вт |
3.5 м2×˚С/Вт |
Для дальнейших расчетов принимаем Rтро =3,3м2×˚С/Вт
Rтро=
=3,3
в=23 Вт/ м2×˚С
n=8.7 Вт/ м2×˚С
1=0,76 2=0,76
3,3=1/8.7+0,03 +Х/0,7+1/23
X=2,178 м.
Окончательная толщина стены 2,178м.
Поскольку толщина стены большая и применять ее не рационально, применяем слоистую конструкцию:
Rтро=
=3,3
в=23 Вт/ м2×˚С
n=8.7 Вт/ м2×˚С
1=0, 7 2=0,11 3=0,76
1/8.7+ 0,17+ Х/0.11 + 0,54+0,03+1/23=3,3
Х = 0,19 мм
Название материала |
Плотность |
Коэффициент теплопроводности, |
Толщина,м |
δ/λ |
Силикатный одиннадцати пустотный кирпич на цементно-песчаном растворе |
1500 |
0,7 |
0,12 |
0,17 |
Пенобетон |
300 |
0,11 |
Х |
Х/0,11 |
Глиняный обыкновенный кирпич (ГОСТ 530-80) на цементно-песчаном растворе |
1800 |
0,7 |
0,380 |
0,54 |
Цементно-песчаный раствор |
1800 |
0,76 |
0, 02 |
0,03 |
0,19+0,12+0,38+0,02=0,710 м
Окончательную толщину стены принимаем 710 мм.
