3. Исходные данные:

Место строительства: Тамбовская область, г. Тамбов.

Климатический район III.

Температура воздуха наиболее холодных суток, обеспеченностью 0,92= -32˚С.

Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92 =-28˚С.

Температура отопительного периода со среднесуточной температурой воздуха <8˚С = – 3,7˚С.

Продолжительность отопительного периода в сутках (период со средней суточной температурой воздуха <8˚С) = 201.

Влажностный режим помещения =55%

Зона влажности

Условия эксплуатации – жилое

Степень огнестойкости – III

Степень долговечности – II

Назначение – жилое

Этажность – 2

8. Теплотехнический расчет.

Теплотехнический расчет стены:

Абсолютно минимальная температура наружного воздуха = – 39˚С.

Температура наиболее холодных суток, обеспеченностью 0,92= – 32˚С.

Температура наиболее холодной пятидневки, обеспеченностью 0,92 = – 28˚С.

Продолжительность в сутках (период со средней суточной температурой воздуха <8˚С) = 201.

С учетом того, что температура наиболее холодной пятидневки = -28˚С, т. е. >31˚С, то температура внутреннего воздуха = t_в.в.=18˚С.

Сумма температур отопительного периода составляет ГСОП (градус сутки отопительного периода)

ГСОП = (t_в–t­_{от пер})z_{от пер}= (18˚–(–3,7˚))201=4361,7

По таблице 1б СНиП II-3-79* интерполированием определяем сопротивление теплопередачи ограждающих конструкций

R	Для стен
4000×˚С/Вт	2.8 м2×˚С/Вт
6000×˚С/Вт	3.5 м2×˚С/Вт

R^тр_о =2,93м²×˚С/Вт

Для дальнейших расчетов принимаем R^тр_о =2,93 м²×˚С/Вт

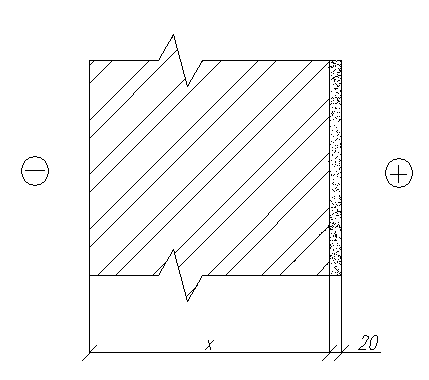

Рассчитаем толщину однослойной стены:

Название материала	Плотность 	Коэффициент теплопроводности,	Толщина,м	δ/λ
Цементно-песчаный раствор	1800	0,76	0, 02	0,03
Глиняного обыкновенного (ГОСТ 530-80) на цементно-песчаном растворе	1800	0,7	Х	Х/0,7
Цементно-песчаный раствор	1800	0,76	0,02	0,03

R^тр_о= =2,93

_в=23 Вт/ м²×˚С

_n=8.7 Вт/ м²×˚С

₁=0,76 ₂=0,76

2,93=1/8.7+0,03+0,03 +Х/0,7+1/23

X=1,898 м.

Окончательная толщина стены 1,938м.

Такая толстая стена недопустима, поэтому необходимо задаться двумя утеплителями. Тот из них, который обеспечит наименьшую толщину внешней стены, мы выберем в качестве теплоизоляционного материала для своего проекта. Конструкция стены будет двухслойной:

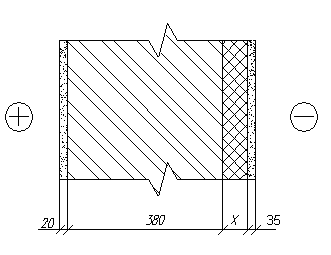

Рассчитаем толщину двухслойной стены:

Название материала	Плотность 	Коэффициент теплопроводности,	Толщина,м	δ/λ
Цементно-песчаный раствор	1800	0,76	0, 035	0,046
Пенопласт	125	0,06	X	Х/0,06
Глиняный обыкновенный кирпич (ГОСТ 530-80) на цементно-песчаном растворе	1800	0,7	0,380	0,54
Цементно-песчаный раствор	1800	0,76	0, 02	0,03

R^тр_о= =2,93

_в=23 Вт/ м²×˚С

_n=8.7 Вт/ м²×˚С

₁=0,76 ₂=0,76 ₃=0,06

1/8.7+ 0,046+ Х/0.06 + 0,54+0,03+1/23=2,93

X=0.129

Принимаем Х=0,13Окончательная толщина стены 0,565

Построение розы ветров.

Пункт	Январь
	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
г. Тамбов	10/4,3	5/3,2	8/2,4	21/4,7	20/4,7	15/4,7	10/3,9	11/4
424,4	43	16	19,2	98,7	94	70,5	39	44
100	10,13	3,77	4,52	23,25	22,15	16,61	9,19	10,4
	Июль
г. Тамбов	16/3,7	9/3,4	9/2,6	13/2,8	9/2,7	12/3,1	15/3,6	17/3,9
313,4	59,2	30,6	23,4	36,4	24,3	37,2	54	66,3
100	18,9	9,8	7,5	11,6	7,75	11,9	17,2	21,15

Название материала	Плотность 	Коэффициент теплопроводности,	Толщина,м	δ/λ
Брус	500	0,29	0,18	0,621
Пенопласт	125	0,06	X	Х/0,06
Плиты древесно-волокнистые (ГОСТ 4598-74*)	1000	0,23	0,01	0,043

R^тр_о= =2,93

_в=23 Вт/ м²×˚С

_n=8.7 Вт/ м²×˚С

₁=0,76 ₂=0,76 ₃=0,06

1/8.7+0,621+ Х/0.06 +0,043+1/23=2,93

X=0,126

Принимаем Х=0,13Окончательная толщина стены 0,320м.
