6.2. Построение схемы расположения полей допусков наружной резьбы болта

По ГОСТу 24705-81 cтр. 427 [4] определяем основные размеры резьбы : наружный диаметр d =10 мм; средний диаметр d₂ =9.35075 мм; внутренний диаметр d₁ = 8.9175мм. По ГОСТу 16093-81 (СТ СЭВ 640-77) стр.434 [4] находи предельные отклонения диаметров резьбы: верхнее отклонение d,d₂,d₁ es = -32 мкм; нижнее отклонение d ei_d = - 268 мкм; нижнее отклонение

d₂ ei_d = -164 мкм.

Схема расположения поля допуска болта

7.Выбор допусков и посадок шпоночных соединений

Сопряжение 7-5 является шпоночным соединением d=35мм

По таблице 4.64 [2] выбираем основные размеры соединения с призматической шпонкой : l изменяется в пределах от 22-110; глубина впадин – радиус закругления r =0,25-0,4

По таблице 4,65 выбираем посадки шпонки в паз втулки, в паз вала:

предельные отклонения размера b шпонки –h9

на ширину паза на валу –N9

на ширину паза во втулке – D10.

8. Размерные цепи

Произведём расчёт по методике изложенной [3]

Дано:

Для предварительной оценки допусков составляющих звеньев определим по способу равных допусков средний допуск составляющих звеньев:

где - сумма известных допусков составляющих звеньев

m – Число всех звеньев цепи, в том числе и замыкающего; m=5

k- Число звеньев, допуск которых известен

k = 1

Число единиц допуска для самого большого звена

a – число единиц допуска

i - единица допуска

i = 3.085

Допуск размера задан:

Исходя из номинальных размеров звеньев цепи и выбранных квалитетов по таблице СТ СЕВ 145-75 определяем допуски составляющих звеньев, в данном случаи a_c находится между IT10 (a = 185) и IT11 (а = 290). В данном случае a_c ближе IT10:

T_A1=185 мкм,

Т_А2=100 мкм,

Т_А3=84 мкм,

Т_А4=84 мкм,

Т_А5=120 мкм,

Т_А8=120 мкм.

Проводим проверку суммы определённых допусков составляющих звеньев с остатком допуска замыкающего звена, который должен распределиться на оставшиеся составляющие звенья.

Корректируем допуск звеньев

А₂=1000 мкм,

А₃=890 мкм,

А₅=170 мкм,

А₈=171 мкм.

тогда равенство соблюдается.

Назначим для всех составляющих звеньев отклонения:

, , А₃ =25^+0,89 , ,А₈ =55^+0,171 .

По формуле (11.4) определяем допуск замыкающего размера

По формуле (11,12) находим координату середины поля допуска замыкающего размера:

=162,5+500+445+85+85,5=1278 мкм.

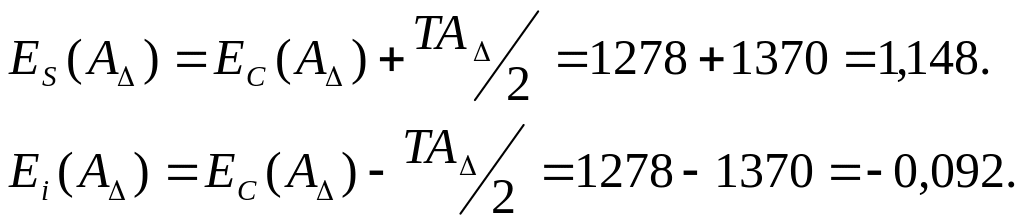

Далее определяем верхнее и нижние отклонения:

Правильность решения можно проверить, определив предельные размеры замыкающего звена:

,

,

т.е.

Список литературы

1. Мягков В.Д. Допуски и посадки. Справочник. Т1,Т2 – Л.: Машиностроение 1982.

2. Якушев А.И. Взаимозаменяемость, стандартизация и технические измерения.

-М.: Машиностроение 1986.

3. Анурьев В.И. Справочник конструктора машиностроителя. Т1. – М.: Машиностроение 1979.

4. Анурьев В.И. Справочник конструктора машиностроителя. Т2. – М.: Машиностроение 1982.
