1.5. Режимы работы

Система ЧПУ обеспечивает управление движениями инструментов и заготовки в станке по заданной программе обработки детали. Кроме загрузки инструментами и заготовками станок с ЧПУ требует проведения ряда других подготовительных работ до того, как можно будет начать собственно технологический процесс.

Такими подготовительными работами являются:

- перемещение инструментов и, соответственно, заготовки в начальное положение, определяемое планом наладки /см. раздел 2.5. Наладка/

- загрузка программы обработки детали в память устройства управления /см. раздел 2.6. ЗУ программ обработки деталей/

- контрольная проверка и, соответственно, задание смещений нулевой точки /см. раздел 2.7./

- контрольная проверка и, соответственно, задание коррекций инструмента /см. раздел 2.8./.

Для выполнения этих подготовительных работ система управления должна быть переведена в определенные рабочие состояния, обеспечивающие прием ею подготовительных операций. Эти рабочие состояния устанавливаются нажатием соответствующих клавиш на панели управления .

Различаются следующие режимы работы

/в скобках приводится выражение на английском языке, подчеркнутые буквы которого образуют сокращение/

- Автоматика AUT /клавиша № 21/

(Automatik)

Наладка

(Setting up)

- Обычный JOG /клавиша № 30/

маховичок

- Приращение INC /клавиша № 31/

(Incremental feed)

- Повторный пуск по RPS /клавиша № 32/

контуру (Repositioning)

- Ручной ввод данных MDI /клавиша № 50/

(Manual Data Input)

- Передача данных DIO /клавиша № 51/

(Data In / Out)

- Ручной ввод MDA /клавиша № 56/

(Manual Data Input / Automatik)

в установке типа 8Т отсутствует

- Подвод к опорной точке REF /клавиша № 33/

(Reference Point Approach)

- Установка фактического PST /клавиша № 34/

значения

(Preset Actual Value)

Для важнейших видов работы переключатели режима работы дополняются сигнальными лампами

SET UP Наладка /сигнальная лампа № 1/

AUTO IR Прерывание автоматики /сигнальная лампа № 2/

AUTO Автоматика /сигнальная лампа № 3/

Подробности, касающиеся различных режимов работы, отображаются на дисплее в основных изображениях.

1.6. Вызываемые изображения

Во всех режимах работы кроме DIO посредством нажатия клавиш на дисплеев могут вызываться дополнительно с основными изображениями следующие изображения /вызываемые изображения/:

Д ля "Спринт 8Т" и "8Т" – Коррекция инструмента

/клавиша № 54/

(Tool Offset = TO)

- Смещения нулевой точки /клавиша № 53/

(Zero Offset = ZO) с параметром R и специфическими

для пользователя данными

- Программы обработки деталей /клавиша № 55/

(Part Program = РР)

- Параметры станка /клавиша № 49/

(Testing Data = ТЕ) с аварийными сигналами

и сигналами состояний интерфейса

1.7. Дисплей данных

Формат: 8 строк

32 столбца

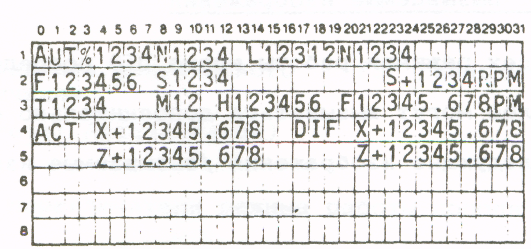

Структура изображений на экране дисплея /здесь: автоматическая индикация в устройстве "Спринт 8Т"/ во всех режимах работы в значительной мере идентична.

В первой строке дисплея указывается режим работы, и всегда дополнительно приводятся номера аварийных состояний ПБУА и ЧПУ. Кроме того, в первой строке приводятся указатель номера программы и указатель обработки.

Столбец

0 – 2 Обозначение режима работы /здесь: AUT/

3 – 7 Указатель номера программы

8 – 12 Номер кадра в программе обработки детали

14 – 19 Номер подпрограммы с числом прогонов

20 – 24 Номер кадра в подпрограмме

26 – 27 Номер аварийного состояния ПБУЛ

29 – 31 Номер аварийного состояния ЧПУ

Содержимое строк с 2-й по 7-ю зависит от режима работы. Однако вызываемые изображения для ТО, ZO, РР и ТЕ во всех режимах работы идентичны /за исключением РР в режимах работы AUT и MDA/.

Последняя строка /8-я/ зарезервирована для ввода данных с клавиатуры и для сигнала ожидания.

Ошибочная входная информация не принимается; ошибочные слова подчеркиваются. Введенная информация может быть сброшена нажатием на клавишу "Clear" /№ 44"/. В качестве сигнала ожидания указывается текст:

CONTROL IN ACTION

Сигнал ожидания появляется всегда, когда управление не готово к вводу данных /например, при прогоне в прямом направлении, реорганизации МД-памяти/.

Так как на экране дисплея указывается большой объем информации, для поиска определенной информации служат

к лавиши "PAGE"

/подачи бланков в обратном направлении, клавиша № 29 и

подачи бланков в прямом направлении, клавиша № 28/

/при индикации программ обработки деталей покадрового

предвключения/

и клавиши "Cursor"

/Указатель коррекции влево, клавиша № 26 и

указатель коррекции вправо, клавиша № 27/.
