Приложение. Таблица 3
|

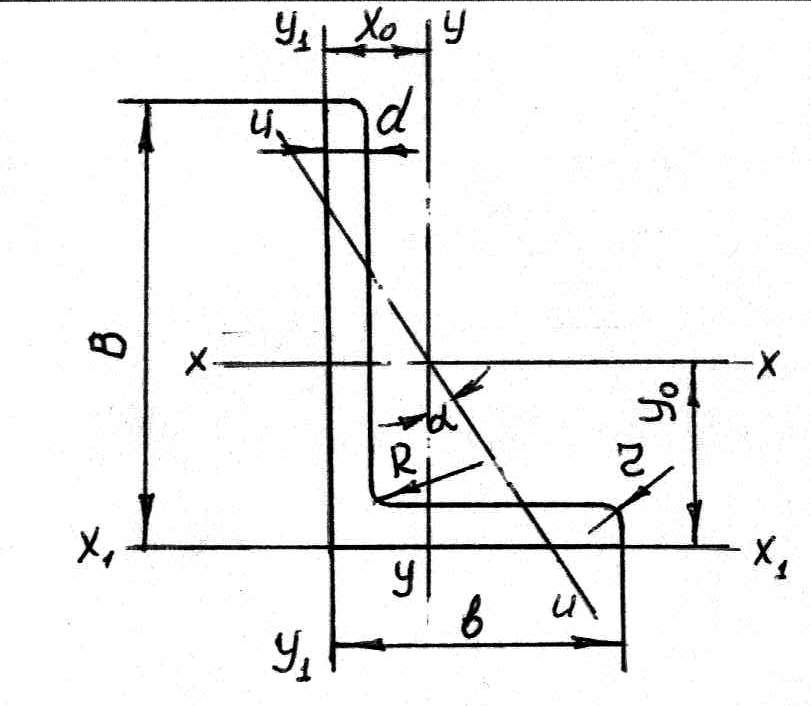

Сталь прокатная угловая неравнополочная по ГОСТ 8510-72 |
|||||||||||||||||
№ |
|
|
|
|
|
Площадь |
Ось х-х |
Ось у-у |
Ось х1-х1 |
Ось у1-у1 |
Ось u-u |
Угол на- |
Масса |
|||||
профияя |
B |
b |
d |
R |
r |
сечения |
Jх |
iх |
Jу |
iу |
Jх1 |
у0 |
Jу мин |
x0 |
Ju мин |
iu мин |
клона на |
1 м |
|
мм |
см2 |
см4 |
см |
см4 |
см |
см4 |
см |
см4 |
см |
см4 |
см |
оси tg |
кг |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
2,5./1,6 |
25 |
16 |
3 |
3,5 |
1,2 |
1,16 |
0,70 |
0,78 |
0,22 |
0,44 |
1,56 |
0,86 |
0,43 |
0,42 |
0,13 |
0,34 |
0,392 |
0,91 |
3,2/2 |
32 |
20 |
3 4 |
3,5 |
1,2 |
1,49 1,94 |
1,52 1,93 |
1,01 1,00 |
0,46 0,57 |
0,55 0,54 |
3,26 4,38 |
1,08 1,12 |
0,82 1,12 |
0,49 0,53 |
0,28 0,35 |
0,43 0,43 |
0,382 0,374 |
1,17 1,52 |
4/2,5 |
40 |
25 |
3 4 |
4,0 |
1,3 |
1,89 2,47 |
3,06 3,93 |
1,27 1,26 |
0,93 1,18 |
0,70 0,69 |
6,37 8,53 |
1,32 1,37 |
1,58 2,15 |
0,59 0,63 |
0,56 0,71 |
0,54 0,54 |
0,385 0,381 |
1,48 1,94 |
4,5/2,8 |
45 |
28 |
3 4 |
5,0 |
1,7 |
2,14 2,80 |
4,41 5,68 |
1,43 1,42 |
1,32 1,69 |
0,79 0,78 |
9,02 12,10 |
1,47 1,51 |
2,20 2,98 |
0,64 0,68 |
0,79 1,02 |
0,61 0,60 |
0,382 0,379 |
1,68 2,20 |
5/3,2 |
50 |
32 |
3 4 |
5,5 |
1,8 |
2,42 3,17 |
6,17 7,98 |
1,60 1,59 |
1,99 2,56 |
0,91 0,90 |
12,40 16,60 |
1,60 1,85 |
3,26 4,42 |
0,72 0,76 |
1,18 1,52 |
0,70 0,69 |
0,403 0,401 |
1,90 2,49 |
5,6/3,6 |
56 |
36 |
4 5 |
6,0 |
2,0 |
3,58 4,41 |
11,40 13,80 |
1,78 1,77 |
3,70 4,48 |
1,02 1,01 |
23,20 29,20 |
1,82 1,86 |
6,25 7,91 |
0,84 0,88 |
2,19 2,66 |
0,78 0,78 |
0,406 0,404 |
2,81 3,46 |
6,3/4,0 |
63 |
40 |
4 5 6 8 |
7,0 |
2,3 |
4,04 4,98 5,90 7,68 |
16,3 19,9 23,3 29,6 |
2,01 2,00 1,99 1,96 |
5,16 6,26 7,28 9,15 |
1,13 1,12 1,11 1,09 |
33,00 41,40 49,90 66,90 |
2,03 2,08 2,12 2,20 |
8,51 10,80 13,10 17,90 |
0,91 0,95 0,99 1,07 |
3,07 3,72 4,36 5,58 |
0,87 0,86 0,86 0,85 |
0,397 0,396 0,393 0,386 |
3,17 3,91 4,63 6,03 |
7/4,5 |
70 |
45 |
5 |
7,5 |
2,5 |
5,59 |
27,80 |
2,23 |
9,05 |
1,27 |
56,70 |
2,28 |
15,20 |
1,05 |
5,34 |
0,98 |
0,406 |
4,39 |
Продолжение табл. 3 |
||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
7,5/5 |
75 |
50 |
5 6 8 |
8,0 |
2,7 |
6,11 7,25 9,47 |
34,80 40,90 52,40 |
2,39 2,38 2,35 |
12,50 14,60 18,50 |
1,43 1,42 1,40 |
69,70 83,90 112 |
2,39 2,44 2,52 |
20,80 25,20 34,20 |
1,17 1,21 1,29 |
7,24 8,48 10,90 |
1,09 1,08 1,07 |
0,436 0,435 0,430 |
4,79 5,69 7,43 |
8/5 |
80 |
50 |
5 6 |
8,0
|
2,7 |
6,36 7,55 |
41,60 49,00 |
2,56 2,55 |
12,70 14,80 |
1,41 1,40 |
84,60 102,0 |
2,60 2,65 |
20,80 25,20 |
1,13 1,17 |
7,58 8,88 |
1,09 1,08 |
0,387 0,386 |
4,99 5,92 |
9/5,6 |
90 |
56 |
5,5 6,0 8,0 |
9 |
3,0 |
7,86 8,54 11,18 |
65,3 70,6 90,9 |
2,88 2,88 2,85 |
19,7 21,2 27,1 |
1,58 1,58 1,56 |
132 145 194 |
2,92 2,95 3,04 |
32,2 35,2 47,8 |
1,26 1,28 1,36 |
11,8 12,7 16,3 |
1,22 1,22 1,21 |
0,384 0,384 0,380 |
6,17 6,70 8,77 |
10/6,3 |
100 |
63 |
6,0 7,0 8,0 10,0 |
10 |
3,3 |
9,59 11,10 12,60 15,50 |
98,3 113,0 127,0 154,0 |
3,20 3,19 3,18 3,15 |
30,6 35,0 39,2 47,1 |
1,79 1,78 1,77 1,75 |
198 232 266 333 |
3,23 3,28 3,32 3,40 |
49,9 58,7 67,6 85,8 |
1,42 1,46 1,50 1,58 |
18,2 20,8 23,4 28,3 |
1,38 1,37 1,36 1,35 |
0,393 0,392 0,391 0,387 |
7,53 8,70 9,87 12,10 |
11/7 |
110 |
70 |
6,5 8,0 |
10 |
3,3 |
11,40 13,90 |
142,0 172,0 |
3,53 3,51 |
45,6 54,6 |
2,00 1,98 |
286 353 |
3,55 3,61 |
74,3 92,3 |
1,58 1,64 |
26,9 32,3 |
1,53 1,52 |
0,402 0,400 |
8,98 10,90 |
12,5/8 |
125 |
80 |
7,0 8,0 10,0 12,0 |
11 |
3,7 |
14,10 16,00 19,70 23,40 |
227,0 256,0 312,0 365,0 |
4,01 4,00 3,98 3,95 |
73,7 83,0 100,0 117,0 |
2,29 2,28 2,26 2,24 |
452 518 649 781 |
4,01 4,05 4,14 4,22 |
119,0 137,0 173,0 210,0 |
1,80 1,84 1,92 2,00 |
43,4 48,8 59,3 69,5 |
1,76 1,75 1,74 1,72 |
0,407 0,406 0,404 0,400 |
11,0 12,50 15,50 18,30 |
14/9 |
140 |
90 |
8,0 10,0 |
12 |
4,0 |
18,00 22,20 |
364,0 444,0 |
4,49 4,47 |
120,0 146,0 |
2,58 2,56 |
727 911 |
4,49 4,58 |
194,0 245,0 |
2,03 2,12 |
70,3 85,5 |
1,98 1,96 |
0,411 0,409 |
14,10 17,50 |
16/10 |
160 |
100 |
9,0 10,0 12,0 14,0 |
13 |
4,3 |
22,90 25,30 30,00 34,70 |
606,0 667,0 784,0 897,0 |
5,15 5,13 5,11 5,08 |
186,0 204,0 239,0 272,0 |
2,85 2,84 2,82 2,80 |
1221 1359 1634 1910 |
5,19 5,23 5,32 5,40 |
300,0 335,0 405,0 477,0 |
2,23 2,28 2,36 2,43 |
110,0 121,0 142,0 162,0 |
2,20 2,19 2,18 2,16 |
0,391 0,390 0,388 0,385 |
18,00 19,80 23,60 27,30 |
18/11 |
180 |
110 |
10,0 12,0 |
14 |
4,7 |
28,30 33,70 |
952,0 1123 |
5,80 5,77 |
276,0 324,0 |
3,12 3,10 |
1933 2324 |
5,88 5,97 |
444,0 537,0 |
2,44 2,52 |
165,0 194,0 |
2,42 2,40 |
0,375 0,374 |
22,20 26,40 |
20/12,5 |
20 |
125 |
11 12 14 16 |
14 |
4,7 |
34,9 37,9 43,9 49,8 |
1449 1568 1801 2026 |
6,45 6,43 6,41 6,38 |
446 482 551 617 |
3,58 3,57 3,54 3,52 |
2920 3189 3726 4264 |
6,50 6,54 6,62 6,71 |
718 786 922 1061 |
2,79 2,83 2,91 2,99 |
264 285 327 367 |
2,75 2,74 2,73 2,72 |
0,392 0,392 0,390 0,388 |
27,4 29,7 34,4 39,1 |
25/16 |
250 |
160 |
12 16 18 20 |
18 |
6,0 |
48,3 63,6 71,1 78,5 |
3147 4091 4545 4987 |
8,07 8,02 7,99 7,97 |
1032 1333 1475 1613 |
4,62 4,58 4,56 4,53 |
6212 8308 9358 10410 |
7,97 8,14 8,23 8,31 |
1634 2200 2487 2776 |
3,53 3,69 3,77 3,85 |
604 781 866 949 |
3,54 3,50 3,49 3,48 |
0,410 0,408 0,407 0,405 |
37,9 49,9 55,8 61,7 |
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 3
1. КОМПОНОВКА ЭЛЕМЕНТОВ ФЕРМ 3
2. ОПРЕДЕЛЕНИЕ ГЕНЕРАЛЬНЫХ РАЗМЕРОВ 4
3. ЭЛЕМЕНТЫ КРОВЕЛЬНОГО ПОКРЫТИЯ 5
4. РАСЧЕТ ЭЛЕМЕНТОВ ПРОГОННОЙ КРОВЛИ 8
5. ОПРЕДЕЛЕНИЕ НАГРУЗОК, ДЕЙСТВУЮЩИХ НА ФЕРМУ 10
6. ОПРЕДЕЛЕНИЕ УЗЛОВЫХ НАГРУЗОК, ДЕЙСТВУЮЩИХ НА ФЕРМУ 14
7. ОПРЕДЕЛЕНИЕ ОПОРНЫХ РЕАКЦИЙ 15
8. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ УСИЛИЙ В СТЕРЖНЯХ ФЕРМЫ 16
9. ПОДБОР СЕЧЕНИЙ СТЕРЖНЕЙ ФЕРМЫ 20
9.1. Общие положения 20
9.2.Определение расчетных длин стержней фермы 22
9.3. Подбор сечений 22
10. РАСЧЕТ И ПРОЕКТИРОВАНИЕ УЗЛОВ ФЕРМЫ 25
10.1. Общие требования к конструированию узлов 25
10.2.Указания по расчету швов 26
10.3. Промежуточные узлы 27
10.4. Опорные узлы 28
10.5. Укрупнительные узлы 30
11. СОЕДИНИТЕЛЬНЫЕ ПРОКЛАДКИ 32
12. СВЯЗИ ПО ПОКРЫТИЮ 32
13. ПРОВЕРОЧНЫЙ РАСЧЕТ СТРОПИЛЬНОЙ ФЕРМЫ 34
13.1. Проверка фермы на жесткость 34
13.2. Определение конструктивного коэффициента 35
14.РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА 36
15. ГРАФИЧЕСКАЯ ЧАСТЬ ПРОЕКТА 37
ЛИТЕРАТУРА 43
Приложение. Таблица 1 44
Приложение. Таблица 2 45
Приложение. Таблица 3 49
