Введение
Стальной каркас современного одноэтажного промышленного здания представляет собой пространственную систему, скомпанованную из многих элементов.
Основой каркаса является поперечная рама, состоящая большей частью из ступенчатых колонн и сквозных ригелей.
Ригелем рамы служит стропильная ферма, проектированию которой посвящено настоящее пособие.
В состав каркаса одноэтажного промышленного здания кроме поперечных рам входят: подстропильные и промежуточные строительные фермы, фермы фонаря, прогоны, связи, подкрановые и тормозные балки, элементы стенового каркаса.
Подстропильные фермы применяются в случаях, когда шаг колонн превышает длину плит или щитов покрытия.
В настоящее время проектируют и возводят промышленные здания как с фонарями, так и без них. При наличии фонарей, наибольшее распространение получило их продольное расположение с вертикальным освещением.
Для кровельных ограждений наиболее часто применяют железобетонные плиты, алюминиевые щиты, стальные настилы.
1. Компоновка элементов ферм
Фермы состоят из верхнего и нижнего поясов, соединенных между собой решеткой из раскосов и стоек.
С
овокупность
стержней фермы, расположенных по ее
периметру, называется поясами, а
совокупность стержней, расположенных
между поясами, - решеткой.
Р
Рис.1

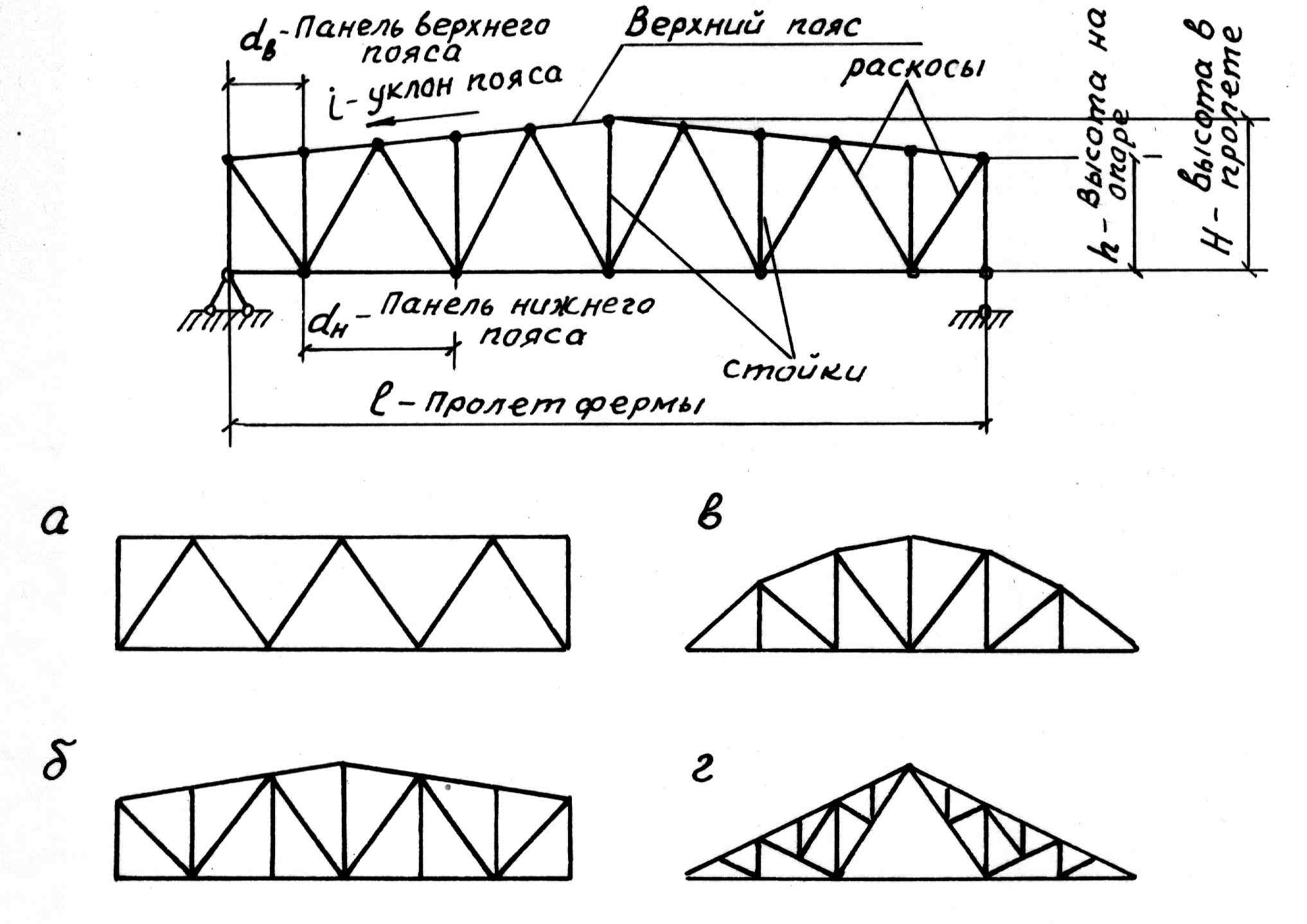

По компоновке элементов стропильные фермы классифицируются по следующим признакам: по очертанию поясов - фермы с параллельными поясами, трапецеидальные, полигональные и треугольные (рис.1, а-г). По типу решетки - фермы с треугольной решеткой, треугольной со стойками, раскосной, шпренгельной (рис.1, а-г).
2. Определение генеральных размеров
Первая задача, которую приходится решать в проекте - это расстановка колонн в плане здания.
Расстояние между осями колонн соседних рядов в поперечном направлении называется пролетом. Его размер определяет длину фермы.
Величина пролета кратка модулю 6 м, в соответствии с чем рекомендуется применять для промышленных зданий пролеты 18,24,30,36 и 42 м.

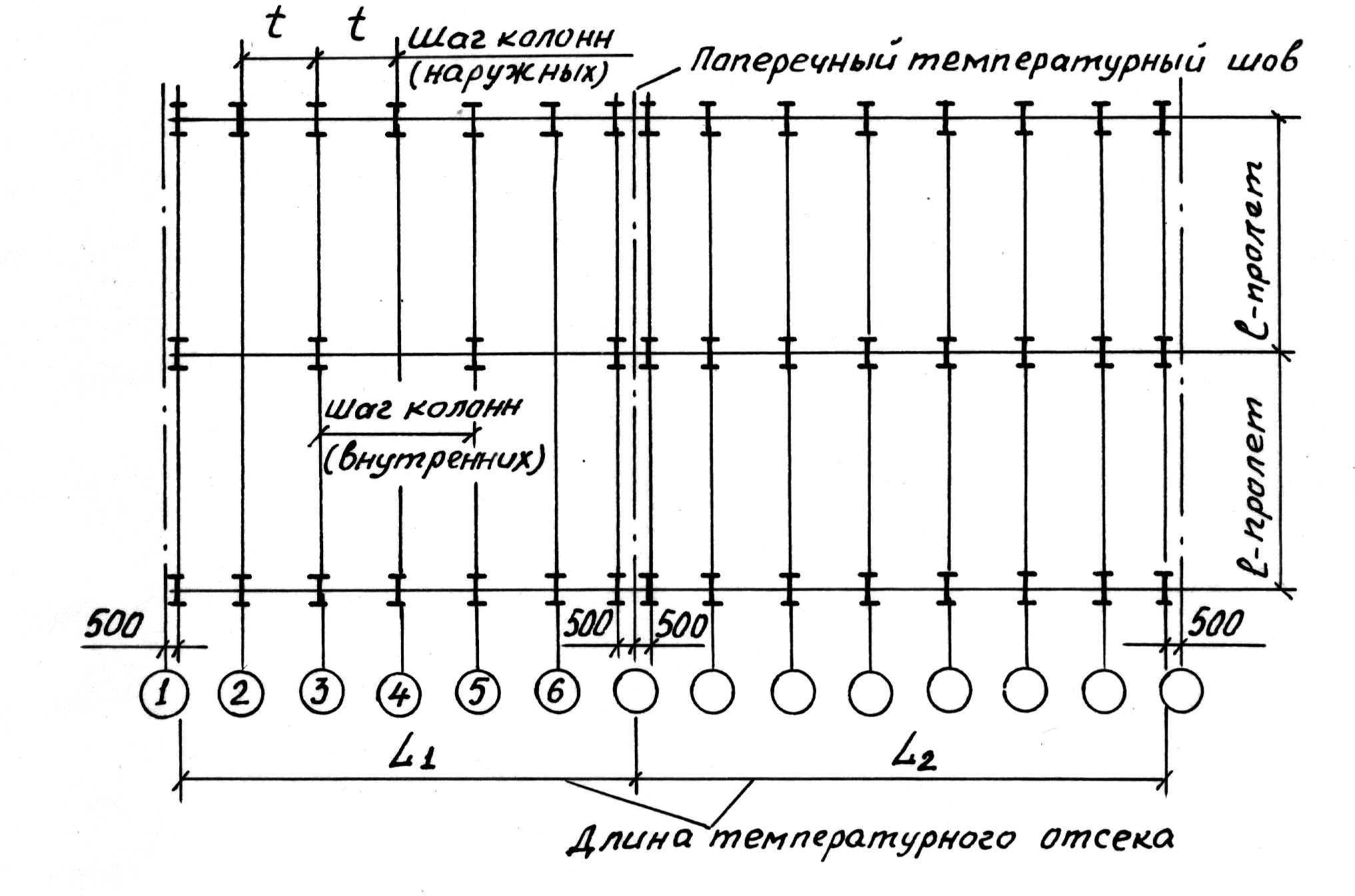

Расстояния между колоннами в продольном направлении (шаг колонн) также применяют кратным 6 м. У торцов здания колонны обычно смещаются на 500 мм для удобства оформления углов здания стандартными ограждающими плитами и панелями (рис.2).
В
многопролетных зданиях шаг внутренних
колонн, исходя из технологических
требований, часто принимается увеличенным
и кратным шагу наружных колонн.
При больших
размерах здания в плане в элементах
каркаса могут возникать большие
дополнительные н
Рис.2
Генеральными размерами фермы являются ее пролет и высота. Длина панели верхнего пояса в стропильных фермах принимается равной от 1,5 до 3 м в зависимости от конструкции кровли здания.
Оптимальная высота Н в середине пролета определяется условиями минимума веса и требуемой жесткости, а также возможностью рациональной транспортировки.
Для возможности перевозки по железной дороге наибольший габарит конструкции не должен превышать: по вертикали - 3,8 м; по горизонтали - 3,2 м. Длина четырехосной платформы - 13 м. Стремясь вписать габариты стропильных ферм в пределы железнодорожного габарита с тем, чтобы на монтаже производилась бы только укрупнительная сборка ферм из двух половин, высоту фермы в середине пролета назначают не более, чем 3,8 м (между крайними точками конструкции). Принимая уклон верхнего пояса стропильной фермы в пределах 1/12...1/8, получаем высоту на опоре h и тем самым все габаритные размеры фермы.
Фермы треугольного очертания применяются при крутых крышах. Поэтому угол уклона верхнего пояса для них принимается равным 1/8...1/2.
Наивыгоднейший угол наклона раскосов к нижнему поясу составляет: в треугольной решетке 45...500, а в раскосной 35...450.
Принимая во внимание конструкцию кровли и наивыгоднейшие углы наклона раскосов, определяют длину панели фермы по верхнему поясу.
