Коэффициенты условий работы для растянутого одиночного уголка, прикрепляемого одной полкой болтами
Коэффициент условий работы gс при расчете на прочность сечений по формуле (6) в местах крепления элементов из одиночных уголков, прикрепляемых одной полкой болтами, поставленными в один ряд, при расстояниях вдоль усилия от края элемента до центра ближайшего отверстия a ³ 1,5d и между центрами отверстий b ³ 2d (здесь d – диаметр отверстия для болта) с пределом текучести до 380 МПа (3900 кгс/см2) следует определять по формуле
,
(164)*
где An – площадь сечения уголка нетто;
An1 – площадь части сечения прикрепляемой полки уголка между краем отверстия и пером;
a1 и a2 – коэффициенты, определяемые по табл. 65 при расстояниях от оси установки болтов до обушка уголка не менее 0,5b и до пера не менее 1,2d (здесь b – ширина полки уголка, d – диаметр отверстия для болта).
Таблица 65
Коэффициентыa1 и a2
Коэффициент |
Значения a1 и a2 при количестве болтов в ряду |
|||
|
2 |
3 |
4 |
5 |
a1 a2 |
1,82 0,195 |
1,49 0,37 |
1,20 0,48 |
0,87 0,61 |
При вычислении значений An, An1 и d следует учитывать положительный допуск на диаметр отверстия d.
Для одноболтовых соединений при расстоянии вдоль усилия от края элемента до центра болта 2d ³ a ³ 1,35d коэффициент условий работы gс в формуле (6) следует определять по формуле
,
(165)
где b = 1 при a = 2d; b = 0,85 при a = 1,5d и b = 0,65 при а = 1,35d.
Коэффициенты условий работы gс установленные в настоящем приложении и в поз. 5 табл. 6*, одновременно не учитываются.
Приложение 5
Коэффициенты для расчета на прочность элементов стальных конструкций с учетом развития пластических деформаций
Таблица 66
Коэффициенты c(cx), cy, n
Тип сечения |

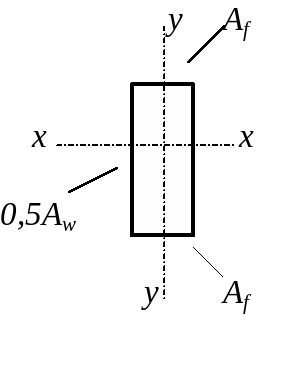

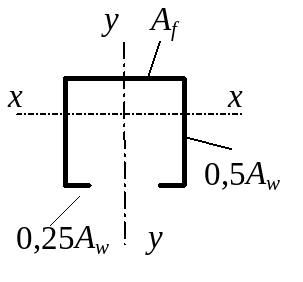

Схема сечения |
|
Значения коэффициентов |
||
|
|
|
c(cx) |
cy |
n при My = 0* |
1 |
|
0,25 0,5 1,0 2,0 |
1,19 1,12 1,07 1,04 |
1,47 |
1,5 |
2 |
|
0,5 1,0 2,0 |
1,40 1,28 1,18 |
1,47 |
2,0 |
3 |
|
0,25 0,5 1,0 2,0 |
1,19 1,12 1,07 1,04 |
1,07 1,12 1,19 1,26 |
1,5 |
4 |
|
0,5 1,0 2,0 |
1,40 1,28 1,18 |
1,12 1,20 1,31 |
2,0 |
5 |
|
– |
1,47 |
1,47 |
а) 2,0 б) 3,0 |
6 |
|
0,25 0,5 1,0 2,0 |
1,47 |
1,04 1,07 1,12 1,19 |
3,0 |
7 |
|
– |
1,26 |
1,26 |
1,5 |
8 |
|
– |
1,60 |
1,47 |
а) 3,0 б) 1,0 |
9 |
|
0,5 1,0 2,0 |
1,60 |
1,07 1,12 1,19 |
а) 3,0 б) 1,0 |
* При My ¹ 0 n = 1,5, за исключением сечения типа 5,а, для которого n = 2 и типа 5,б, для которого n = 3. Примечание. При определении коэффициентов для промежуточных значений Af /Aw допускается линейная интерполяция. |
|||||
