Приложение 4.4.3. Расчет усилий в стержнях соединительной решетки

Расчет выполняется на действие суммарных поперечных сил. Рассматриваем сечение 1-1 для него необходимо найти 4 значения поперечной силы в соответствии со схемами загружения: Q₁₁¹=-6,02 тс; Q₁₂¹=6,02 тс; Q₁₁²=-6,02 тс; Q₁₂²=6,02 тс

Усилие в раскосах будет: S= тс ,где d= =1,68 м

Для того, чтобы подобрать сечение раскоса зададимся гибкостью λ=90 и определим φ=0,612, а также выберем для их изготовления сталь с R_y=2450 кгс/см². Тогда А_тр= =4,50см²

По сортаменту выбираем равнополочный уголок 63*5 с А=6,13 см².

Усилия в стойках нулевые, поэтому выбираем сразу уголок 50*5.

Приложение 4.4.4. Расчет нижней части колонны на устойчивость как сквозного сжато-изгибаемого стержня

Характеристики сечения: А==76,23 см²; Iy=24939,998 см⁴; i_y=59,3см; W_y=6375,8 см³

Расчет осуществляется только в плоскости рамы. Проверка делается на все 4 пары усилий для сечения 1-1. В первую очередь определяется приведенная гибкость сквозной колонны:

λ_ef= , где λ_efy=l_ef2/i_y=18720/593=31,6; α= =52,1; А_р=2А_уг=2*6,13=12,26 см²

П риведенная гибкость будет: λ_ef=λ_ef*√(R_y/E)=40,57*√(3250/2.1*10⁶)=1,6

Теперь выполняется проверка устойчивости нижней части колонны для каждой пары усилий:

1. М=45,76 тс*м; N=196,92 тс

e=M/N= 45,76/196,92=0,23 м

m=eА/W_y=0,23*152,46/6375,8=0,01

φ_e=0,312

=4139,8 кгс|см² > R_y=3250 кгс|см²

Так как проверка не выполняется, то увеличим сечение. Выберем для ветвей колонны двутавр 60Б1. Характеристики сечения:

А=270,52см²

I_y=157520,0см⁴

i_y=59,3см

W_y=6375,63см³

М=45,76 тс*м; N=196,92 тс

e=M/N= 45,76/196,92=0,23 м

m=eА/W_y=0,23*152,46/6375,8=0,01

φ_e=0,925

=786,95 кгс|см² < R_y=3250 кгс|см²

2 М=14,85 тс*м; N=1,5 тс

e=M/N=9,9 м

m=eА/W_y=9,9*270,52/6375,63=0,42

φ_e=0,925

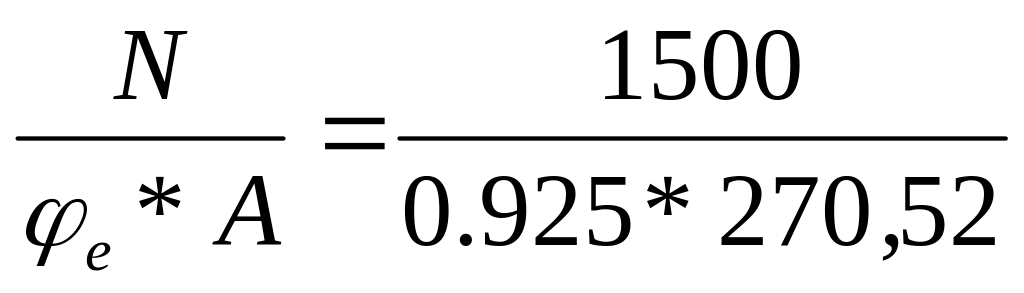

=6 кгс|см² < R_y=3250 кгс|см²

Список литературы:

1. Альбом чертежей конструкций и деталей промышленных зданий. 3-е издание перераб. и доп. М.: Стройиздат, 1980г.

2. СНиП 2.01.07-85* Нагрузки и воздействия.

3. СНиП 11-23-81* Стальные конструкции.

4. Сортамент стандартных прокатных профилей.

5. Сортамент стандартных сварных профилей.

6. Вычислительный программный комплекс, рабочие файлы на дисках.

7. Методические указания по оформлению пояснительных записок к курсовым и дипломным проектам – Л.:ЛПИ, 1985.

8. Строительство АЭС / под ред. В.Б.Дубровского. М:. Энергоатомиздат, 1979, 1987.
