РД 153-39.4Р-130-2002
6 Откачка нефти из отключенного участка
Типовые технологические схемы откачки
при освобождении участка нефтепровода от нефти
6.1 Объем нефти, который подлежит откачке для освобождения трубопровода в месте производства работ, определяют следующим образом:
- определяется протяженность участка нефтепровода между отсекающими задвижками или перевальными точками до и после места производства работ, исключая участки обратных склонов, откуда приток нефти к месту откачки исключен;
- определяется сечение нефтепровода;
- рассчитывается объем откачиваемой нефти.
6.2 Освобождение отключенного участка нефтепровода от нефти производится после остановки перекачки нефти и перекрытия линейных задвижек.
Для откачки и закачки нефти используются насосные агрегаты, имеющие разрешение Госгортехнадзора России на применение.
Насосные установки должны быть укомплектованы обратными клапанам и отсекающими задвижками.
6.3 Для освобождения ремонтируемого участка нефтепровода от нефти могут использоваться следующие технологические схемы:
- откачка нефти из ремонтируемого участка в параллельный нефтепровод;
- откачка нефти из ремонтируемого участка за линейную задвижку в резервуары НПС;
- откачка нефти за перевальную точку;
-сброс нефти самотеком в резервуары НПС;
- откачка нефти в передвижные емкости, сборно-разборные резервуары и резинотканевые резервуары;
- откачка нефти в амбар.
6.4 Схемы откачки-закачки выбираются в зависимости от условий прохождения трассы нефтепровода, наличия параллельных нефтепроводов, герметичности линейных задвижек и условий производства работ. Возможные схемы откачки-закачки нефти приведены на рисунках 6.1-6.12.
6.5 Во всех случаях, независимо от принятой схемы откачки, в опорожняемый нефтепровод должен быть организован впуск воздуха путем открытия имеющихся или врезки новых вантузов на участках с наиболее высокими геодезическими отметками.
6.6. Количество и диаметр врезаемых для впуска воздуха вантузов должны обеспечивать приток воздуха в трубопровод в объемах и со скоростью, обеспечивающей освобождение трубопровода от нефти в установленные технологическим планом-графиком сроки. В проекте производства работ должен быть приведен расчет необходимого количества вантузов с указанием их диаметров. Минимальные диаметры и количество вантузов приведены в таблицах 3.2, 3.3.
6.7 Не допускается создание вакуума в трубопроводе при его опорожнении.
6.8 На весь период производства работ по врезке вантузы для впуска-выпуска воздуха должны быть открыты, на каждом установлен пост для контроля уровня нефти.
Откачка нефти из отключенного участка
в параллельный нефтепровод
6.9 Откачка нефти в параллельный нефтепровод осуществляется при аварийных или плановых работах, на остановленных или находящихся в работе нефтепроводах с избыточным давлением не более 4 МПа.
6.10 Количество необходимых для откачки насосных агрегатов определяется в соответствии с Регламентом… остановок МН в зависимости от объема откачиваемой нефти. Для всасывающей линии каждого агрегата должен быть установлен отдельный вантуз диаметром Ду 150 для нефтепроводов диаметром более 500 мм и Ду 100-150 для нефтепроводов диаметром менее или равным 500 мм (таблица 3.2).

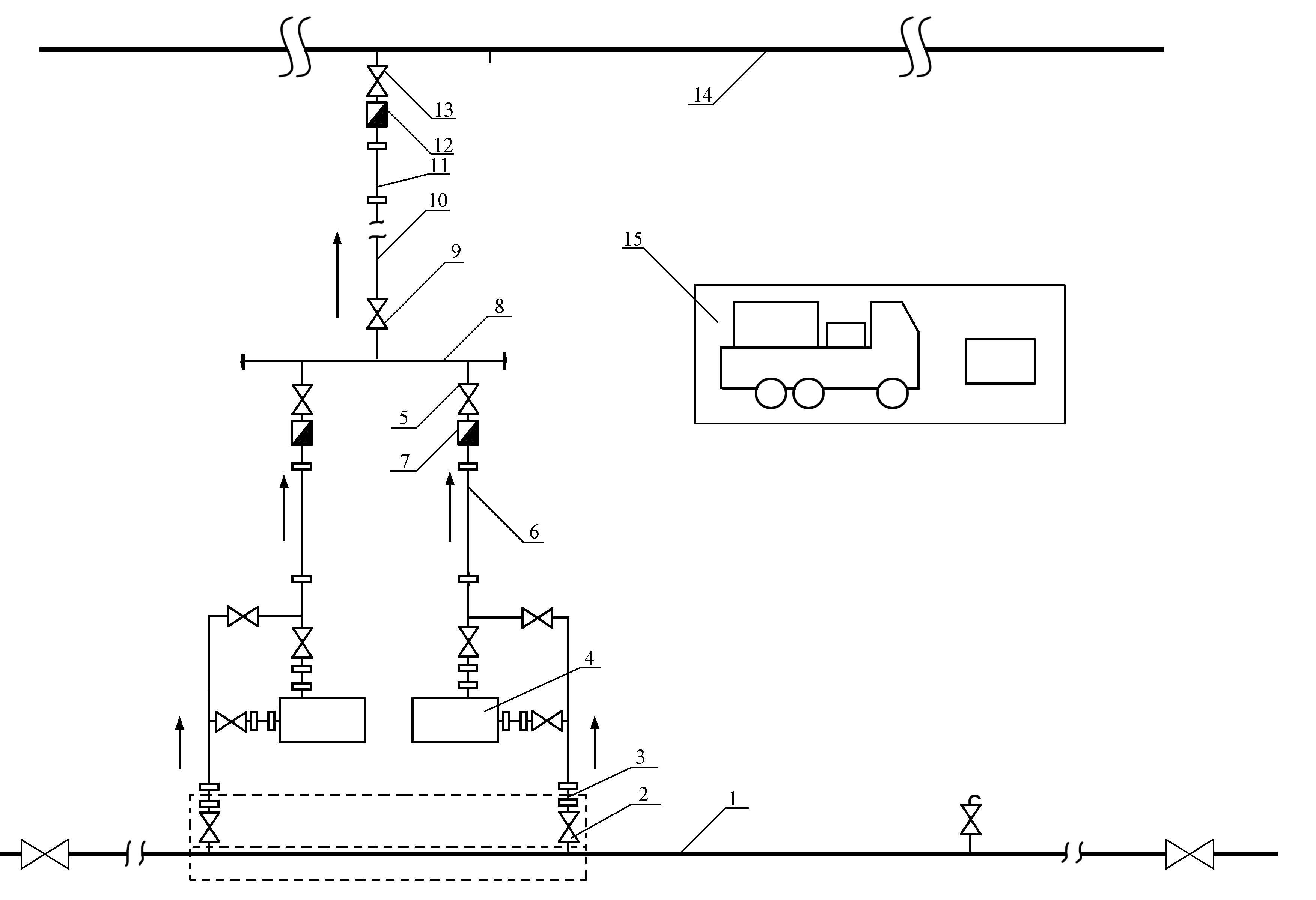

1 – ремонтируемый нефтепровод; 2 – задвижка Ду 150, Ру 6,3 МПа; 3 – гибкий металлорукав Ду 150, Ру 2,5-6,3 МПа; 4 – подпорный насос ЦНС 150-50; 5 – задвижка Ду 150, Ру 6,3 МПа; 6 – гибкий металлорукав Ду 150, Ру6,3 МПа; 7 – обратный клапан Ду 150, Ру 6,3 МПа; 8 – коллектор Ду 250, Ру-6,3 МПа; 9 – задвижка Ду 150, Ру 6,3 МПа; 10 –ПМТ 150, Ру 6,3 МПа; 11 – рукав с металлооплеткой Ду 150, Ру 6,3 МПа; 12 – обратный клапан Ду 150, Ру 6,3 МПа; 13 – задвижка Ду 150, Ру 6,3 МПа; 14 – параллельный нефтепровод; 15 – электростанции.
Рисунок 6.1 – Схема откачки нефти из ремонтируемого нефтепровода и закачки в параллельный нефтепровод
