РД 153-39.4Р-130-2002
3 ВРЕЗКА ВАНТУЗОВ В НЕФТЕПРОВОД
Назначение и место установки вантузов
3.1 Вантуз – это задвижка с патрубком, устанавливаемая под прямым углом к оси трубопровода.
Вантузы предназначены для подсоединения насосных агрегатов при опорожнении ремонтируемого участка и закачки нефти в нефтепровод после ремонта, а также впуска воздуха при освобождении и выпуска газовоздушной смеси при заполнении нефтепровода.
3.2 Место установки вантузов зависит от их назначения.
Вантузы для откачки врезаются на ремонтируемом участке трубопровода для его освобождения от нефти.
Вантузы для откачки нефти из ремонтируемого участка трубопровода устанавливаются на вырезаемой (удаляемой) “катушке” или в самых низких по геодезическим отметкам местах трассы в соответствии с принятой технологией опорожнения трубопровода. Вантузы монтируются на боковой, верхней и нижней образующей трубы (рисунок 3.1). Вантузы, смонтированные на нижней и боковой образующей трубопровода, должны быть вырезаны после завершения работ.
Вантузы для закачки нефти, в зависимости от принятой схемы заполнения нефтепровода, устанавливаются на параллельном нефтепроводе или на ремонтируемом нефтепроводе по их верхней образующей. Вантузы для впуска-выпуска воздуха устанавливаются по верхней образующей трубопровода в местах трассы ремонтируемого участка с наиболее высокой геодезической отметкой.
3.3 Количество и диаметр врезаемых для откачки нефти вантузов зависят от объема откачиваемой нефти из ремонтируемого участка нефтепровода, диаметра опорожняемого участка, профиля трассы. Количество и диаметр вантузов, врезаемых в трубопровод для откачки и закачки нефти, приведены в таблице 3.1.
При ограниченной длине заменяемой “катушки” в стесненных условиях ремонта и необходимости врезки в нее двух и более вантузов для откачки
Таблица 3.1 – Минимальное количество и диаметр вантузов, врезаемых
в трубопровод для откачки и закачки нефти
№ п/п |
Объем откачки, м3 |
Вантузы для откачки |
Вантузы для закачки |
||
количество, шт. |
диаметр, мм |
количество, шт. |
диаметр, мм |
||
1. |
До 500 |
2 |
150 |
1 |
100, 150 |
2. |
500-1000 |
2 |
150 |
1 |
100, 150 |
3. |
1000-2000 |
2 |
150 |
1 |
100, 150 |
4. |
2000-5000 |
3 |
150 |
2 |
100,150 |
5. |
5000-10000 |
4 |
150 |
2 |
150 |
|
1 2 |
150 200 |
|||
6. |
10000-15000 |
5 |
150 |
2 |
150 |
3 |
200 |
||||
7. |
15000-20000 |
6 |
150 |
3 |
150 |
2 2 |
150 200 |
||||
3 |
200 |
||||
8. |
свыше 20000 |
7 |
150 |
3 |
150 |
2 3 |
150 200 |
||||
4 |
200 |
||||
- При диаметре нефтепровода до Ду 500 включительно диаметр вантуза для закачки нефти должен быть не более 100 мм.
- В соответствии с технологической необходимостью и принятой схемой откачки нефти количество вантузов может быть увеличено.
нефти, схема их установки должна соответствовать рисунку 3.1 с обязательной их вырезкой при замене “катушки” и подключении участка.
3.4 Вантузы для впуска и выпуска воздуха при откачки и закачки нефти должны быть врезаны на ремонтируемом участке нефтепровода, отсеченном задвижками в наиболее высоких точках (по геодезическим отметкам) и должны соответствовать расчету (приложения К.1, К.2).
Минимальные диаметры и количества вантузов приведены в таблицах 3.2, 3.3.
Таблица 3.2 Минимальные диаметры и количества вантузов
для впуска воздуха
№ п/п |
Производительность откачки, м3/ч. |
Диаметр вантуза мм |
Количество, шт. |
1. |
до 1250 |
50 |
2 |
2. |
1250-2500 |
80 |
2 |
Таблица 3.3 Минимальные диаметры и количество вантузов
для выпуска воздуха
№ п/п |
Производительность заполнения нефтепровода м3 |
Диаметр вантуза, мм |
Количество, шт. |
1. |
до 1000 |
50 |
2 |
2. |
1000-4000 |
80 |
2 |
3. |
свыше 4000 |
100 |
3 |
-
Диаметр вантуза, мм
Ширина усиливающего воротника, мм
Минимальное расстояние между усиливающими воротниками, мм
Расстояние между врезаемыми вантузами, мм
dв
в
с
А
100
100
100
400
150
100
100
450
200
100
100
500

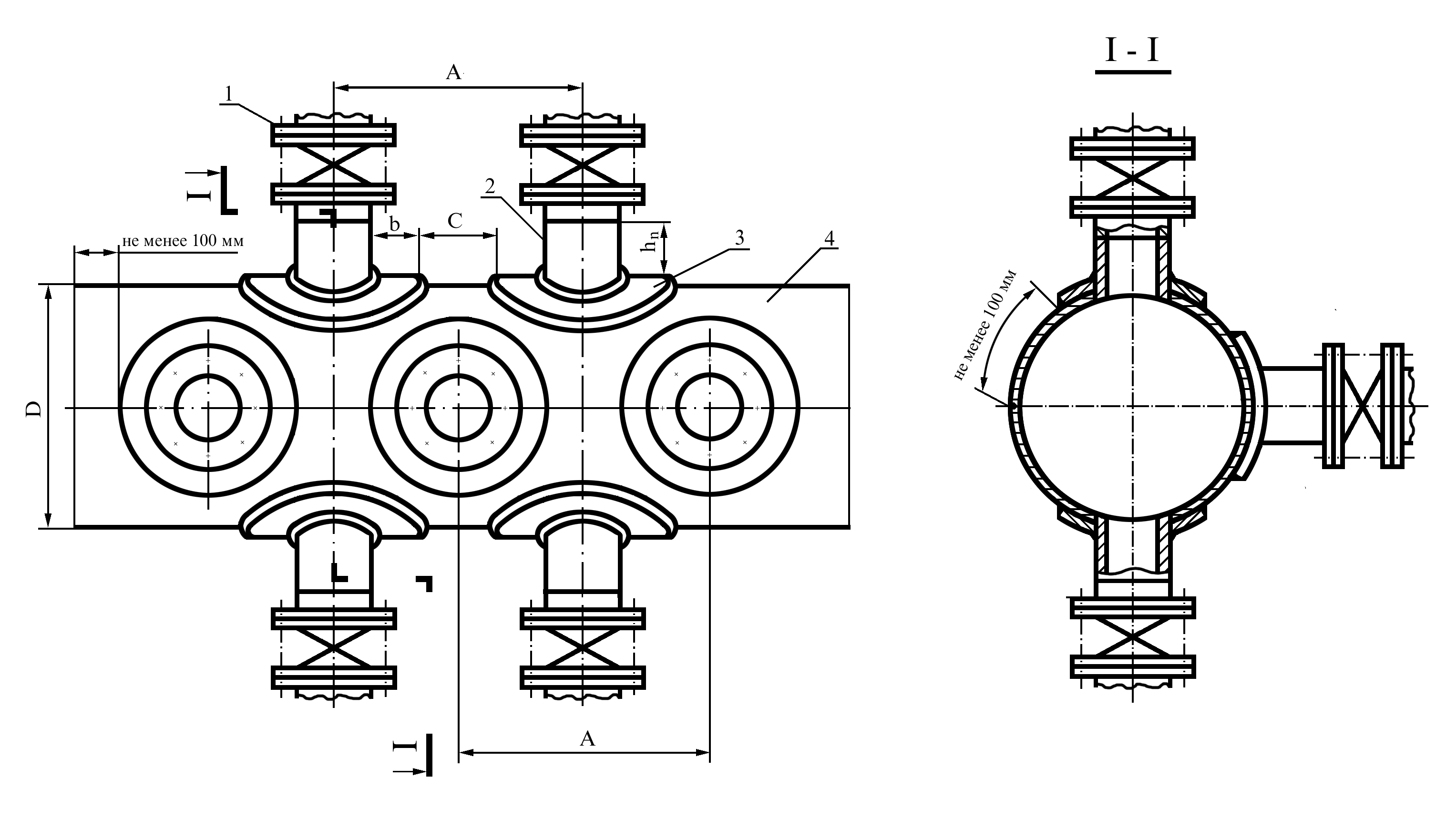

1 – задвижка; 2 – патрубок; 3 – усиливающая накладка (воротник); 4 – ремонтируемый трубопровод;
А – расстояние между вантузами; b – ширина усиливающего воротника; dв –диаметр вантуза (патрубка); D – диаметр трубопровода;
hп – высота патрубка (определяется техническими параметрами применяемого для вырезки приспособления)- не менее 100 мм; с- минимальное расстояние между усиливающими воротниками.
Рисунок 3.1 – Схема расстановки вантузов при врезке для откачки нефти
