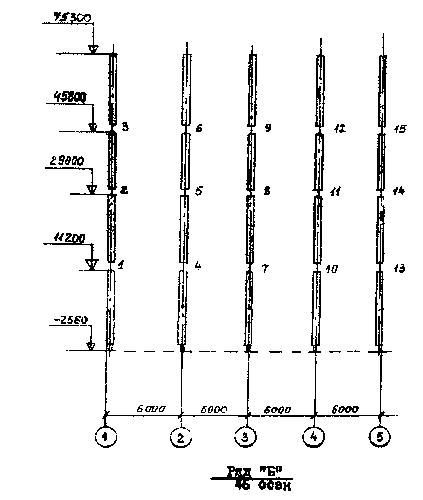

Исполнительная схема (сварочный формуляр) монтажной сварки стыков колонн (пример)
Составлена по чертежам № ______ , разработанным ______________________________________________________
(наименование проектной организации)
|
|
Приложение 17
Наименование сооружаемого
объекта_____________________________________________
Строительно-монтажная
организация_________________________________________
АКТ №______
На проверку внешним осмотром и измерением размеров швов сварных соединений
"_______"_____________19____г.
Мы, нижеподписавшиеся, мастер (ИТР) строительно-монтажного участка________________
(фамилия, инициалы)
и представитель дирекции сооружаемого объекта _____________________________________
(фамилия, инициалы)
составили настоящий акт в том, что нами произведена проверка внешним осмотром и измерением размеров швов сварных соединений _________________ из стали марки _________
(наименование узла)
при толщине проката____ мм, которые сварил(и) сварщик(и) ______________клеймо № ___
(фамилия, инициалы)
В результате внешнего осмотра установлено:
1. Сварные соединения № ____________ подлежат исправлению путем __________________
ввиду наличия дефектов ____________________
2. Остальные сварные соединения по результатам внешнего осмотра признаны годными.
Примечание. После устранения дефектов эти стыки должны быть вторично проверены внешним осмотром с составлением повторного акта.
Подписи:
Приложение 18
Наименование сооружаемого
объекта______________________________________________
Строительно-монтажная
организация___________________________________________
"_____".___________19____г.
Заключение №______ по ультразвуковому контролю качества сварных соединений
Проверка качества _________________ сварных соединений __________________________
(стыковых, угловых) (наименование конструкции, узла)
по схеме (формуляру) № _________ проводилась в соответствии с _____________________
(наименование НТД)
ультразвуковым дефектоскопом типа ________________ рабочая частота __________ МГц,
угол призмы искателя __________________
Результаты
Номер сварного соединения по схеме или формуляру |
Толщина стыкуемых элементов, мм |
Описание обнаруженных дефектов |
Наибольшие допустимые размеры эквивалентного дефекта, мм |
Оценка качества сварки, баллы |
Номер записи в журнале УЗК |
Мастер по контролю______________________________________ (фамилия, инициалы)
(подпись)
Контроль проводил _______________________________________ (фамилия, инициалы)
(подпись)
Приложение 19
Наименование сооружаемого
объекта__________________________________________
Строительно-монтажная
организация______________________________________
"____"___________19____г.
