Основные понятия SolidCAM

Solid CAM – мощный и, вместе с тем, легкий в использовании, пакет генерации путей металлорежущего инструмента для производителей оснастки, которые нуждаются в обработке сложных форм. Solid CAM имеет множество вариантов стратегий черновой и чистовой обработки.

Процесс разработки стратегии обработки и создание управляющей программыв Solid CAM начинается с определения формы заготовки и формы детали. Деталь вычерчивается в 3–х мерном виде в Solid Works. Заготовку можно задать тремя способами:

– вычертить Solid Works;

– задать автоматически в Solid CAM

– задать по чертежу детали с выбором припусков на все поверхности.

Далее определяется ноль детали, задается материал, выбирается постпроцессор.

После задания всех первоначальных параметров следует выбрать основную стратегию обработки, то есть будет вестись обработка детали типа контур, карман или 3D модель.

После этого мы входим в главное окно программы, где задается инструмент, черновая, получистовая или чистовая обработка, выбираются поверхности для обработки, определятся траектории, припуски, подвод инструмента, безопасное расстояние и т.д. После этого можно просмотреть визуализацию обработки, траектории движения инструмента, зарезы, оставшийся материал. Если составленная программа удовлетворяет оператора, то производится расчет и генерация управляющей программы.

В процессе работы в среде SolidCAM вы столкнетесь со следующими понятиями:

Проект обработки - данные проекта обработки включают в себя общие данные об обрабатываемой детали и заготовке, такие как: имя файла модели и проекта обработки, координаты и расположение технологической системы координат, а также общую информацию о процессе механообработки: параметры инструмента, размеры заготовки, плоскость безопасности, тип системы управления станком и т.д .

Геометрия - выбирая различные элементы модели (ребра, поверхности, элементы эскизов или же твердотельную модель целиком ), мы определяем ЧТО и ГДЕ мы собираемся обрабатывать. Выбранная Вами геометрия сохраняет ассоциативные связи с исходной моделью SolidWorks .

Переход - переход в SolidCAM представляет собой машинную операцию выполняемую одним инструментом по заданной стратегии. Параметры, заданные в переходе, определяют КАК будет проводиться обработка изделия.

Обработка моделей в Solid CAM.

Механическую обработку модели разделяем на наружнюю,внутреннюю, и торцевую обработку, которая устанавливается в 3 кулачковый потрон. Они обрабатываются по одной привязки размеров относительно абсолютного ноля станка.

Внутренняя обработка производится сверлом Ø 30, длиной вылета 120 мм..

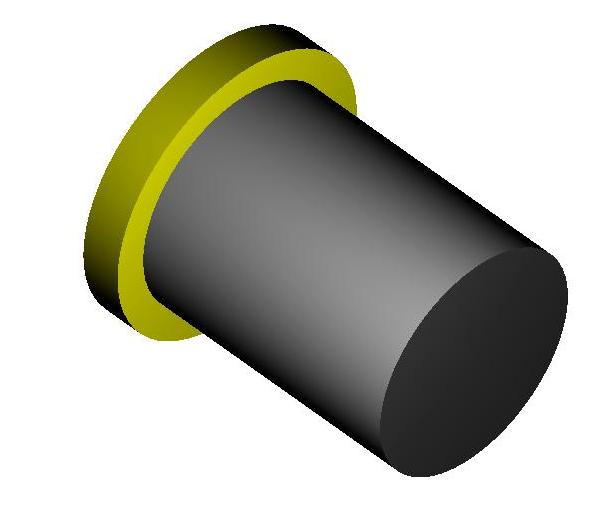

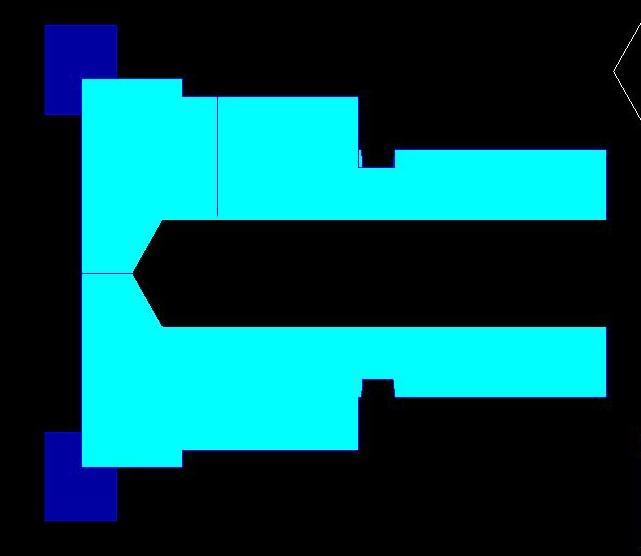

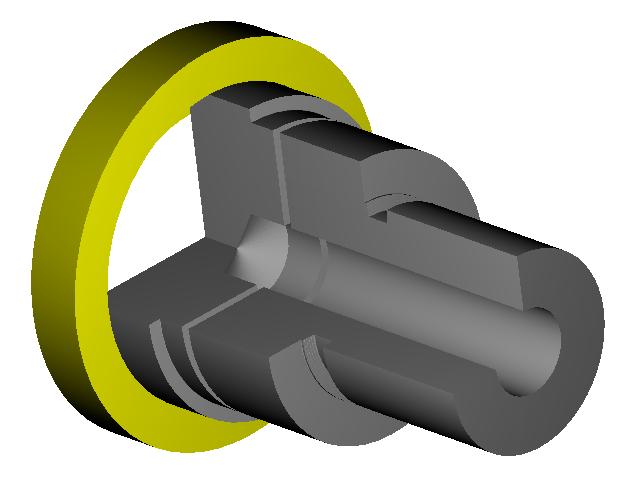

В качестве заготовки первого слоя принимается прокат размерами ф100мм. Форма детали после сверления представлена на рисунке.

Далее следует обработка торца, которая производится подрезным резцом.

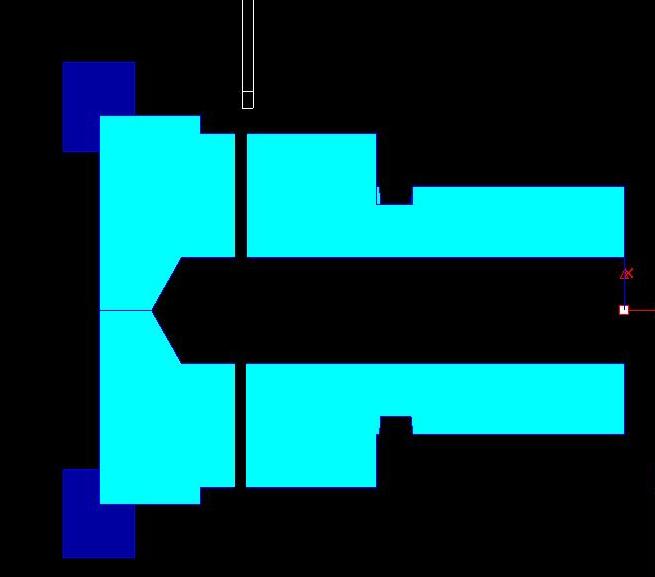

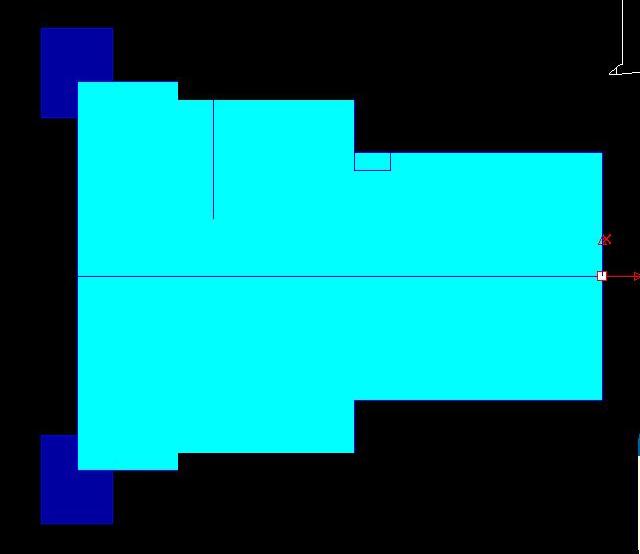

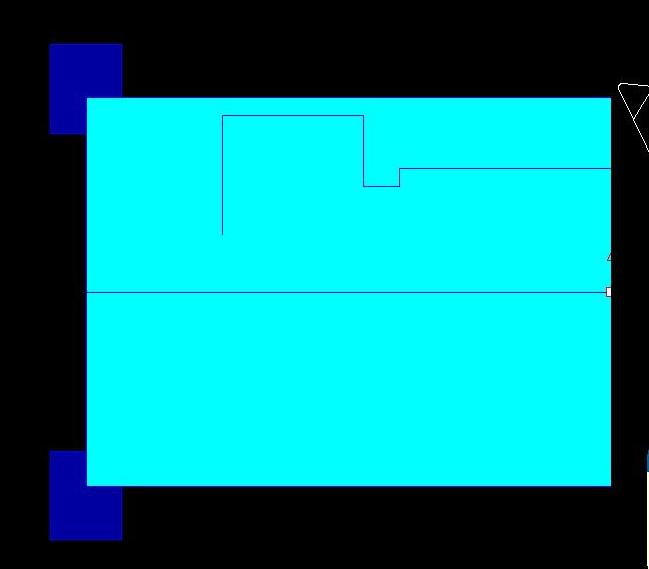

Эскиз детали после обработки в эмуляции Solid CAM представлен на рисунке.

После обработки торца начинаеться обработка наружней поверхности детали проходным резцом, при этом не меняется положение ноля детали. Программа сама привязывается к тому нолю, который использовался при обработке торца.

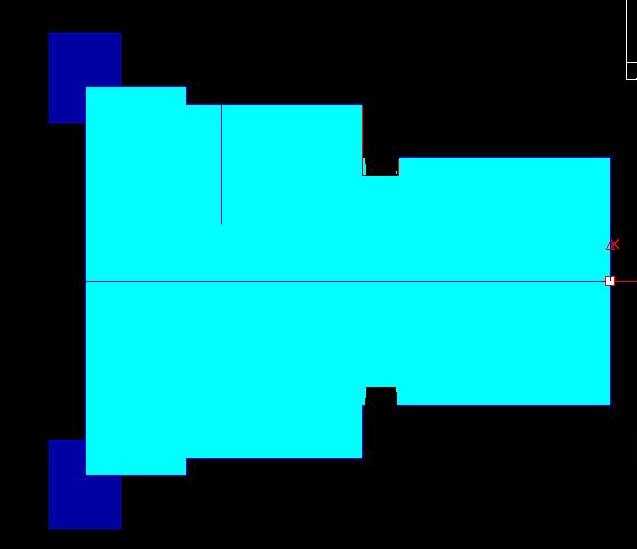

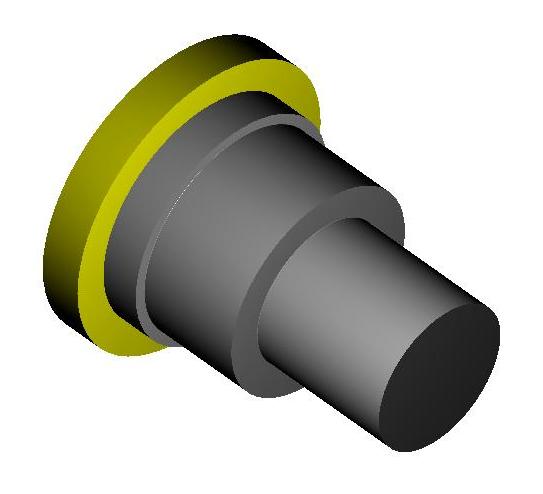

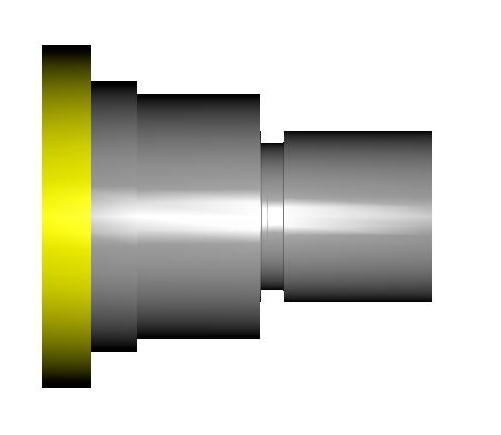

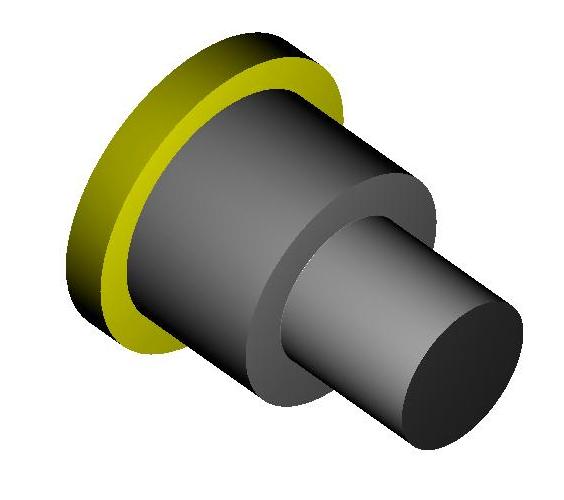

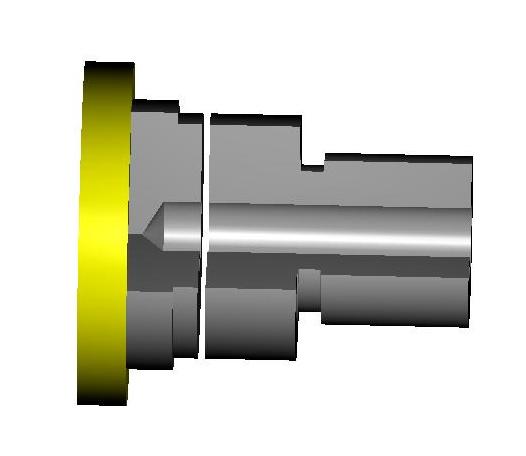

Модель детали после обработки представленна на рисунке.
