ЭЛЕКТРОННАЯ МИКРОСКОПИЯ

Многие структуры клетки находятся за пределами разрешающей способ-

ности светового микроскопа. Длина волны видимой части спектра лежит в пре-

делах от 0,4 до 0,7 мкм, максимальное разрешение, полученное при этом с по-

мощью светового микроскопа, может составлять 0,2 мкм. Открытие волновых свойств, присущих электронам, послужило основой для создания электронных микроскопов. Максимальное разрешение, которое может быть получено в них при специальных условиях, составляет 0,2 нм, а увеличение может достигать

100 – 200 тыс. раз.

Электронная микроскопия – это комплекс методов подготовки материала и инструментальной техники, позволяющей исследовать микроскопические препараты с помощью электронного микроскопа.

Электронные микроскопы – это большая группа микроскопов, в которых для формирования изображения исследуемого объекта используются электро-

ны (сканирующий электронный микроскоп – благодаря высокой глубине резко-

сти изображения даёт возможность получения объёмных (трёхмерных) картин,

сканирующий трансмиссионный электронный микроскоп, трансмиссионный электронный микроскоп, трансмиссионный электронный микроскоп с высоким напряжением).

В электронном микроскопе источником электронов служит катод, входя-

щий в состав электронной пушки, в качестве линз используются электронные катушки. В связи с тем, что в воздухе электроны могут проникать на незначи-

тельное расстояние, а затем их скорость гаснет, в электронном микроскопе с помощью специальных насосов создаётся высокий вакуум (10-4 мм рт. ст.).

Электронный пучок сначала фокусируется первой магнитной линзой - конден-

сорной. Большая часть электронов, проходя через объект, не отклоняется.

Электроны, прошедшие через объект, фокусируются объективной линзой, ко-

торая даёт увеличенное изображение объекта. Это изображение увеличивается

5

проекционной магнитной линзой. При этом электроны, которые проходят через объект, вызывают свечение экрана, покрытого люминофором, а отклонившиеся электроны не доходят до экрана и не вызывают свечения. Изображение, полу-

ченное на люминесцентном экране, можно сфотографировать, если пучок элек-

тронов попадёт на фотопластинку.

6

1

2

5

3

4

Митохондрия. Трансмиссионная электронная микрофотография (ТЭМ) клетки концевого отдела поджелудочной железы. Увеличение в 100000 раз

1 - наружная митохондриальная мембрана;

2 - внутренняя митохондриальная мембрана;

3 - митохондриальные кристы;

4 - матрикс митохондрии; 5 - наружняя митохондриальная камера (по Ю.Н. Копаеву, кафедра гистологии 1 ММИ)

7

3

2

1

2

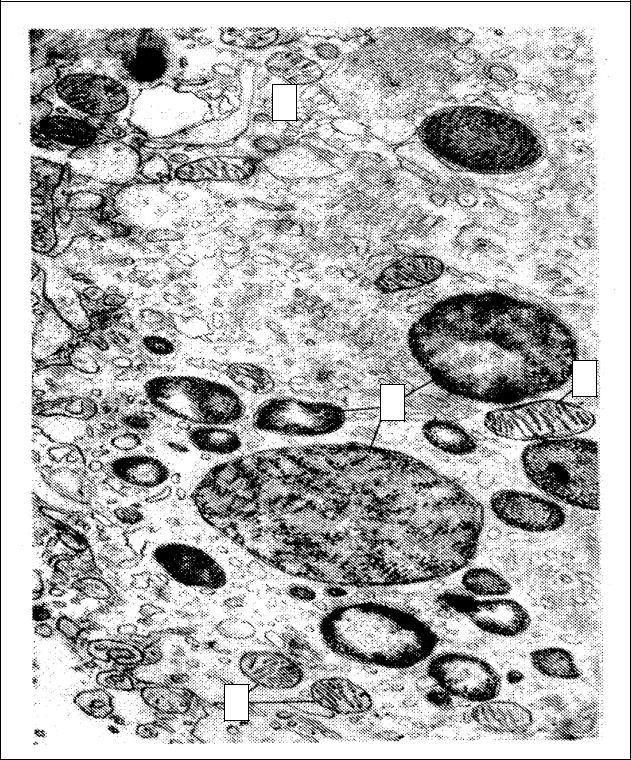

Лизосомы. ТЭМ части цитоплазмы макрофага из лимфатического узла крысы. Увеличение в 26000 раз

1– лизосомы;

2- митохондрии;

3- эндоплазматическая сеть

(по Ю.В. Машковцеву, кафедра гистологии 1 ММИ)

8

2

1

2

4

3

5

6

Цитоплазма печеночной клетки аксолотля. ТЭМ. Увеличение в 30000 раз

1 - клеточные оболочки двух соседних печёночных клеток;

2 - эндоплазматическая сеть зернистого типа;

3 - митохондрии;

4 - внутриклеточный сетчатый аппарат;

5 - эндоплазматическая сеть незернистого типа; 6 - гранулы гликогена (по Ю.С. Ченцову)

9

2

4

2 5

1

3

Клетка поджелудочной железы. ТЭМ. Увеличение в 16000 раз

1- ядро с ядерной оболочкой;

2- поры в ядерной оболочке;

3- глыбки хроматина;

4- ядрышко;

5- гранулярная эндоплазматическая сеть (по Фаусету)
