Пояснительная записка

к курсовому проекту

по дисциплине: «Технология строительного производства»

на тему: «Производство земляных работ»

Выполнил:

студент гр. 3304

Саубанова А. З.

Проверил:

Галеев Р. Р.

Содержание:

1. Задание.

2. Введение.

3. Определение объемов работ.

   1. Определение объема котлована и траншеи.

   2. Определение “черных” отметок.

   3. Определение “красных” и “синих” отметок.

   4. Построение нулевой линии.

   5. Определение объемов насыпи и выемки.

   6. Определение объема грунта в откосах.

4. Проектирование производства работ.

   1. Определение средней дальности перемещения грунта на площадке

   2. Ведомость объемов земляных работ

   3. Выбор варианта механизации земляных работ

4.3.1. Калькуляция трудовых затрат.

4.3.2. Расчет себестоимости (вар. А и В).

1. Технико-экономические показатели

2. Сравнение ТЭПа.

1. Технология производства земляных работ.

2. Техника безопасности

3. Литература.

2. Введение.

Одним из факторов повышения производительности труда и эффективность строительства является сокращение использования малопроизводительного ручного труда, что достигается применением комплексной механизации при земляных работах.

Строительству объекта предшествует инженерная подготовка строительной площадки, при этом состав процессов может быть различен и зависит от местных условий площадки и ее положения. В состав строительных процессов в общем случае могут входить: расчистка территории площадки, отвод поверхностных и подземных вод, создание разбивочной геодезической сети и ее основы.

При строительстве любого здания или сооружения, а также планировке и благоустройстве территорий ведут переработку грунта. Переработка включает следующие основные процессы: разработку грунта, его перемещение, укладку и уплотнение. Комплекс подготовительных и вспомогательных процессов называется земляными работами. При производстве земляных работ все подготовительные, вспомогательные и основные процессы выполняют комплектом машин, каждая из которых предназначена для определенного рабочего процесса.

Непосредственно выполнению этих процессов в ряде случаев предшествуют или сопутствуют подготовительные процессы. Подготовительные процессы осуществляются до начала разработки грунта, а вспомогательные процессы – до или в процессе возведения земляных сооружений.

Земляные сооружения создают путем образования в грунте выемок или возведением из него насыпи. Земляные работы характеризуются значительной стоимостью и особенной трудоемкостью. Минимальная стоимость и трудоемкость земляных работ могут быть обеспечены при следующих условиях. Во-первых, при минимальном проектном объеме разрабатываемого грунта и, во-вторых, при такой последовательности выполняемых работ, когда каждый объем грунта, разрабатываемый в проектной выемке, сразу укладывается в предусмотренное для него место в проектной насыпи, что исключает многократную переработку одного и того же объекта грунта. В третьих, при применении наиболее эффективных по стоимости и трудоемкости методов производства работ и их механизации.

Способ и комплект машин для конкретных производственных условий выбирают на основании технико-экономического анализа и обоснования различных вариантов.

3. Определение объемов земляных работ.

3.1. Определение объема котлована и траншеи.

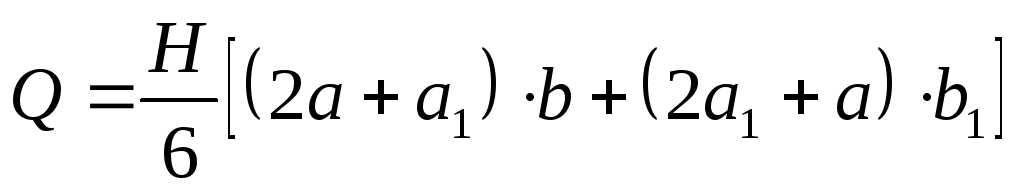

Объем котлована и траншеи: ,

где a и b - длина и ширина котлована по нижней бровке;

a₁ и b₁ - длина и ширина котлована по верхней бровке;

; ;

m=0,5 - коэффициент откоса; H=3 м - глубина котлована.

Для заданного типа грунта (глина) по СНиП 12-04-2002 «Безопасность труда в строительстве» принимается m=0.25

Для котлована: a₁=50+2∙3∙0,25=51,5 м; b₁=75+2∙3∙0,25=76,5 м.

Для траншеи:

Для обратной засыпки котлована и траншеи оставляем 20% грунта, следовательно, с площадки увозится следующий объем грунта:

Q=0.8∙(Q_котл+Q_транш)=0,8∙(17385,75+150)=17535,75 м³.

3.2. Определение «черных» отметок.

Проектируемая строительная площадка, размером 100х200 м, разбивается на квадраты со стороной 25 м в виду спокойности рельефа местности. Затем методом интерполяции по горизонталям участка подсчитываются «черные» отметки вершин квадратов в метрах с точностью до сотых долей.

3.3. Определение “красных” и “синих” отметок.

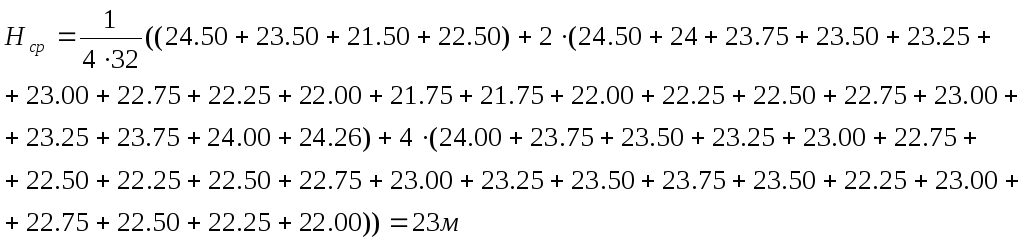

Подсчет объемов в первом приближении ведется по методу квадратных призм: , где- черные отметки вершин квадратов, в которых сходятся соответственно 1, 2, 4 угла квадрата;

- число квадратов, на которые разбита строительная площадка.

Проектирование планировочных “красных” отметок в углах квадратов производится с учетом заданного уклона планировки по формуле:

где L_i – расстояние между точками с известной отметкой и рассматриваемой вершиной квадрата;

i₁, i₂-заданные уклоны.

После определения “черных” и “красных” отметок в углах квадратов, находят в этих точках необходимые глубины срезки или подсыпки (“рабочие отметки”) для того, чтобы получить заданный характер планировки площадки.

Рабочая отметка определяется:

На картограмме рабочие отметки со знаком «+» указывают на необходимость устройства насыпи, со знаком «-» - выемки.

3.4. Построение нулевой линии.

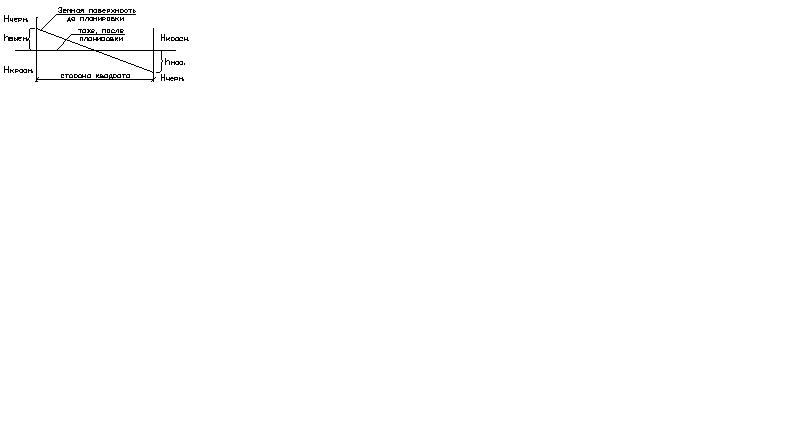

Линия нулевых работ является линией пересечения поверхности планировки с рельефом местности, определяет зону насыпей на площадке от зоны выемок. Ее положение определяется графически, путем построения вертикальных сечений по сторонам тех квадратов, вершины которых имеют отметки разных знаков. Квадраты с рабочей отметкой одинакового знака называют чистыми, а разных знаков - смешанными. На сторонах переходных квадратов определяют положение нулевых точек. Для этого в произвольном масштабе на сторонах квадрата откладывают рабочие отметки.

Со знаком “+” - в одну сторону, а со знаком “-” - в другую и соединяем между собой. В местах пересечения со стороной квадрата получится нулевая точка, которая определяет перелом рельефа местности. Кривая, проведенная через нулевые точки, разграничивает между собой участки выемки и насыпи площадки. Затем определяют заложения откосов в наружных вершинах квадратов.

3.5. Определение объемов насыпи и выемки.

Объем грунта в каждой квадратной призме определяется как произведение площади основания на среднюю рабочую отметку. При подсчете объемов по методу квадратных призм:

Объем “чистой” призмы равен:

Объем “смешанной” призмы равен:

Результаты расчета объемов грунта представлены в табл. 2.

Данные по объемам насыпей и выемок на площадке

№ квадратов	Площадь фигуры		Рабочие отметки квадрата							Средняя рабочая отметка		Объем фигуры
			h1		h2	h3		h4				насыпь	выемка
1	625		-5.66		-3.76	-5.71		-3.74		-4.72			-2950
2	625		-3,76		-2,29	-3,74		-2,4		-3,05			-1906,25
3	625		-2,29		-1,09	-2,4		-1,11		-1,72			-1075
4	625		-5,71		-3,74	-3,46		-5,44		-4,59			-2868,75
5	625		-3,74		-2,4	-2,14		-3,46		-2,94			-1837,5
6	625		-2,4		-1,11	-1,14		-2,14		-1,76			-1100
7	625		-5,44		-3,46	-3,09		-5,03		-4,26			-2662,5
8	625		-3,46		-2,14	-1,86		-3,09		-2,64			-1650
9	625		-2,14		-1,14	-0,61		-1,86		-5,75			-3593,75
10	625		-5,03		-3,09	-2,62		-4,25		-3,75			-2343,75
11	625		-3,09		-1,86	-1,39		-2,62		-2,24			-1400
12	625		-1,86		-0,61	-0,25		-1,39		-1,03			-643,75
13	618,75		-1,09		0	0		-1,11		-1,1			-680,63
13!	6,25		0,02		0	0		-		0,007		0,044
14	576,25		-1,11		0	0		-1,14		-0,5625			-324,14
14!	48,75		0		0	0,21		-		0,7		3,41
15	430		-1,14		0	0		-0,61		-0,4375			-188,13
15!	195		0		0,21	0,54		0		0,19		37,05
16	231,25		-0,61		0	-0,25		0		-0,215			-49,72
16!	393,75		0		0,54	0,95		0		0,3725		146,67
17	625		0,02		1,34	1,26		0		0,66		412,5
18	625		1,34		2,95	2,83		1,26		2,1		1312,5
19	625		2,95		5,57	5,2		2,83		4,14		2587,5
20	625		5,57		6,95	6,75		5,2		6,12		3825
21	625		0		1,26	1,47		0,21		0,74		462,5
22	625		1,26		2,83	3,11		1,47		2,17		1356,25
23	625		2,83		5,2	5,06		3,11		4,05		2531,25
24	625		5,2		6,75	6,76		5,06		5,94		3712,5
25	625		0,21		1,47	1,78		0,54		1		625
26	625		1,47		3,11	3,42		1,78		2,45		1531,25
27	625		3,11		5,06	5,48		3,42		4,27		2668,75
28	625		5,06		6,76	7,06		5,48		6,09		3806,25
29	625		0,54		1,78	2,31		0,95		1,4		875
30	625		2,31		3,94	1,78		3,42		2,86		1787,5
31	625		3,42		5,48	6,25		3,94		4,77		2981,25
32	625		5,48		7,06	7,72		6,25		6,63		4143,75
											Итого:	34805,924		-25273,9
				25273.9			-34805.924		100%=		15.866
				60079.794

3.6. Определение объема грунта в откосах, расположенных по периметру площадки

Объем грунта в откосах, расположенных по периметру площадки, можно определить по приближенной формуле: ,

где  h-сумма всех рабочих отметок, расположенных по периметру выемок (насыпей); n-количество отметок;  Z-длина основания всех откосов насыпи (выемки); m-коэффициент откоса.

m_насыпи=1

m_выемки=0.25

;

Для построения линии откосов по контуру планируемой площадки в наружных углах квадратов откладывают величину заложения откосов, равную произведению на коэффициент заложения откосов, получают очертания в плане бровок выемки и насыпи.
