4.3.Регулирование напряжения

Сначала необходимо установить желаемые рабочие напряжения на потребителях и в остальных узлах сети, равных номинальным по ГОСТ 29322-

2014 [1] , так как значения напряжений на потребителях превышают допустимые пределы в текущем режиме.

Регулирование напряжения осуществляется с помощью анцапф по принципу встречного регулирования. Из–за отсутствия возможности регулирования низшей обмотки напряжения в автотрансформаторе, чтобы отрегулировать напряжение включаем в сеть линейный регулировочный трансформатор ЛТМН – 16000/10 [2, с259, табл.5,29]

Таблица 11 - Анцапфы для регулирования напряжения в узлах радиальной электрической сети в режиме минимальных нагрузок.

N_bd

Названия

+/-

Тип

Место

Кнейт

V_нр

V_рег

N_анц

Шаг

1

ТР1

%

+

РПН

ВН

1

230

11

12

-1

2

ЛРТ ПС2

%

+

РПН

ВН

1

11

11

23

1,5

3

ТР3

%

+

РПН

ВН

1

115

11

9

-1,78

4

ТР4

%

+

РПН

ВН

1

115

11

9

-1,78

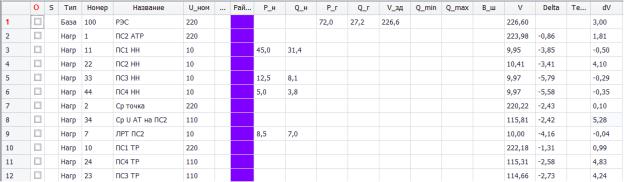

Таблица 12 - Результаты расчета режима минимальных нагрузок с

отрегулированным напряжением в узлах радиальной электрической сети

11

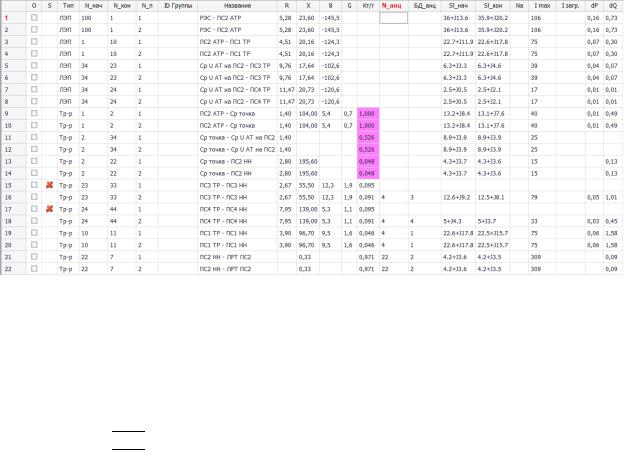

Таблица 13 - Результаты расчета режима минимальных нагрузок для ветвей радиальной электрической сети с отрегулированным напряжением

4.4. Расчет нагрузок трансформаторов и выбор мероприятий по

регулированию потерь мощности для кольцевой электрической сети

Расчет нагрузки одного трансформатора производится по формуле:

2∙∆х

тр = ном ∙ √ тр , [4, с 534].

Где:

ном Номинальное напряжение трансформатора в кВ;

х потери холостого хода в кВт;

тр активное сопротивление трансформатора;

Т.к. на кольцевой сети используются те же трансформаторы, что и на радиальной, то расчеты будут аналогичные:

1.ПС-1 – 2 трансформатора ТРДЦН-63000/220

2.ПС-2 – 2 автотрансформатора АТДЦТН 63000/220/110 (узловая)

3.ПС-3 – 1 трансформатор ТДН-25000/110

4.ПС-4 – 1 трансформатор ТДН – 10000/110

Таким образом, для снижения потерь мощности необходимо

оптимизировать работу трансформаторов на подстанциях, т.е. через расчеты

12

нагрузок трансформаторов определить их количество, которое необходимо

установить на подстанции для поддержания номинальных напряжений на

потребителях.

4.5. Расчет режимов минимальных нагрузок для кольцевой сети

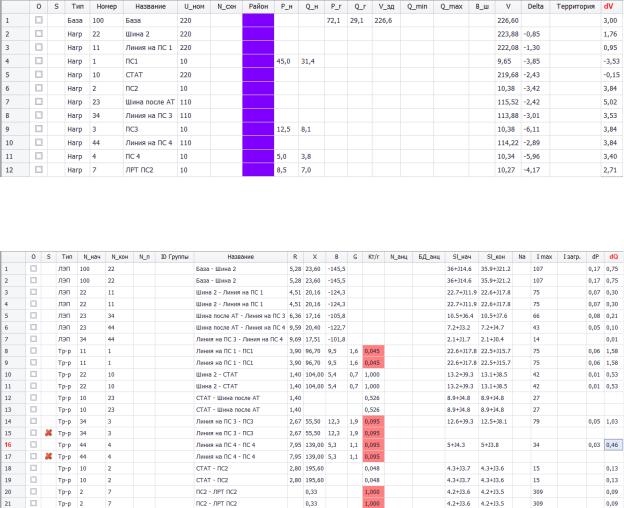

Таблица 14 - Результаты расчета режима минимальных нагрузок для узлов кольцевой электрической сети

Таблица 15 - Результаты расчета режима минимальных нагрузок для ветвей кольцевой электрической сети

13

4.6. Регулирование напряжения

Необходимо отрегулировать напряжения на потребителях, так как их значения выходят за максимально допустимые пределы в 5 %. Регулирования производится с помощью анцапф по принципу встречного регулирования.

Регулирование напряжения осуществляется с помощью анцапф по принципу встречного регулирования. Из–за отсутствия возможности регулирования низшей обмотки напряжения в автотрансформаторе, чтобы отрегулировать напряжение включаем в сеть линейный регулировочный трансформатор ЛТМН – 16000/10 [2, с259, табл.5,29]

Таблица 16 - Анцапфы для регулирования напряжения в узлах кольцевой электрической сети в режиме минимальных нагрузок.

N_bd

Названия

+/-

Тип

Место

Кнейт

V_нр

V_рег

N_анц

Шаг

1

ТР1

%

+

РПН

ВН

0

230

11

12

-1

2

ЛРТ ПС2

%

+

РПН

СН

0

11

11

23

1,5

3

ТР3

%

+

РПН

ВН

0

115

11

9

-1,78

4

ТР4

%

+

РПН

ВН

0

115

11

9

-1,78

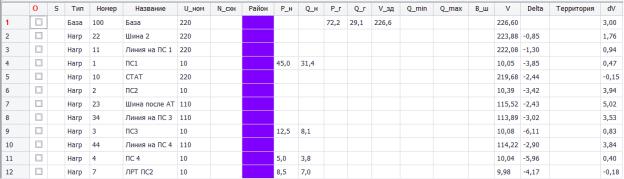

Таблица 17 - Результаты расчета режима минимальных нагрузок с отрегулированным напряжением в узлах кольцевой электрической сети

14

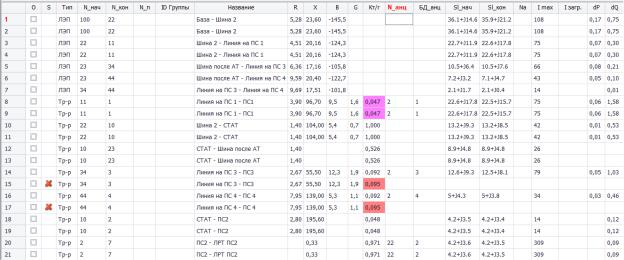

Таблица 18 - Результаты расчета режима минимальных нагрузок для ветвей кольцевой электрической сети с отрегулированным напряжением

5. Анализ результатов расчета режима

При исследовании режима минимальных нагрузок выяснилось, что для уменьшения потерь мощности необходимо оптимизировать работу трансформаторов на подстанциях. Для этого необходимо рассчитать нагрузку трансформатора и сравнить ее с нагрузкой потребителя. Если нагрузка единичного трансформатора больше нагрузки потребителя, то в целях экономии потерь мощности необходимо отключить один из двух параллельно работающих трансформаторов на подстанции. Далее необходимо отрегулировать значения напряжений на потребителях с помощью анцапф по принципу встречного регулирования. В данном режиме необходимо поддерживать напряжения в узлах электрической сети в номинальных значениях, допуская отклонение максимум в 5% в сторону увеличения.

15

6. Вывод

По ходу выполнения исследования режима минимальных нагрузок можно сделать вывод, что при отключении одного из трансформаторов на подстанции, если это возможно, потери мощности в ЛЭП уменьшаются, также уменьшается напряжение на потребителях, снижаются расходы на обслуживание трансформаторов, рабочее значение напряжения для потребителя в этом режиме рекомендуется поддерживать на уровне 10 кВ,

допуская отклонение в 5% в сторону увеличения в целях бесперебойности работы электроприборов потребителей и соответствия требованиям к качеству электрической энергии.

16

7. Список используемой литературы

1.ГОСТ 29322-92. Стандартные напряжения – М.: Стандартинформ, 1992.

2.Справочник по проектированию электрических сетей / Под редакцией Д. Л. Файбисовича – М.; Издательство НЦ ЭНАС, 2009. – 320 с. ил.

3.Трехфазные двухобмоточные трансформаторы [Электронный ресурс]. –

Режим доступа: https://studfiles.net/preview/6360721/page:72/,

свободный. – Загл. с экрана.

4. Идельчик В.И. Электрические системы и сети: учебник для вузов. – М.:

Энергоатомиздат, 1989. – 592 с. [Электронный ресурс]. – Режим доступа: http://www.proektant.org/books/0008-ELE-1989.pdf, свободный
