Расчет пароперегревателя

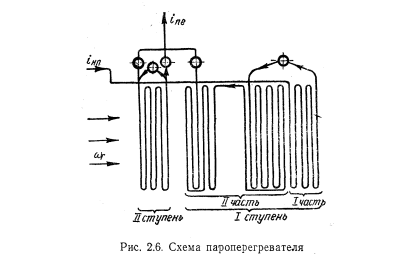

Пароперегреватель состоит из 2 последовательно (по газам) расположенных ступеней и имеет сложную схему парового потока. Насыщенный пар по 76 потолочным трубам 38*4 поступает в змеевики первой ступени пароперегревателя (ПП₁), являющиеся продолжением потолочных труб. Расположение труб коридорное. Шаг по ширине S₁=90 мм, шаг по глубине S₂=98 мм. Пароохладитель разделяет ПП₁ на две части: предшествующую с прямоточной схемой движения теплоносителей и последовательно смешанным током.

Вторая ступень пароперегревателя ПП_II состоит из 2 боковых и одной средней секции, расположенных параллельно по ходу газов. Боковые секции соединены со средней последовательно по пару. Они имеют 42 двойных змеевика, а средняя – 33 двойных змеевика из труб 42*4,5. Шаг по ширине 90 мм, шаг по глубине 95 мм. ПП_II имеет коридорное расположение труб, за исключением щахматно расположенных разреженных второго и четвертого рядов. Так как доля поверхности нагрева этих рядов в общей поверхности нагрева всего перегревателя незначительна, для расчета принимается, что все трубы расположены коридорно.

Поверхность нагрева первых четырех разряженных рядов труб (длина первого и четвертого рядов 4,875 м; второго и третьего рядов 4,23 м; так как змеевики частично заходят в перекрытие потолка, длина их измеряется до оси потолочных труб) при суммарной длине

Поверхность нагрева остальных неразреженных рядов труб первой по году газа ступени при суммарной длине

Полная поверхность змеевиков ПП_II

Сечение для прохода газов в разреженной части ПП_II

Сечение для прохода газов в основной части ПП_II

Шаг труб по ширине котла:

Разреженной по ширине части S_1р=180 мм

Основной части S_1o=90 мм

ПП_I имеет потолочные трубы, переходящие в змеевики, длиной

Поверхность петель поточных труб

Поверхность нагрева поточных труб

Длина змеевиков после пароохладителя

Поверхность нагрева после пароохладителя

Полная поверхность ступени нагрева

Сечение для прохода газов

для поверхности ;

для поверхности 484,5 м²

Конструктивные характеристики пароперегревателя в целом. Расчетная поверхность нагрева второй по пару ступени Н_пеII= 713 м². Расчетная поверхность нагрева первой по пару ступени Н_пеI= 689 м². Расчетная поверхность нагрева всего пароперегревателя Н_пе= 713+689=1402 м².

Среднее сечение для прохода газов в H_{ПП II}

Среднее сечение для прохода газов в H_{ПП I}

Среднее сечение для прохода газов во всем пароперегревателе

Средние шаги труб в газоходе для ПП_II

Расчетные шаги труб для всего пароперегревателя в целом

Эффективная толщина излучающего слоя в пределах пароперегревателя

Сечение для прохода пара:

В первой по пару ступени

В крайних пакетах второй ступени по пару ступени

В среднем пакете второй по пару ступени

Расчетное живое сечение для прохода пара

При раздельном расчете первой и второй ступеней пароперегревателя вторая ступень рассчитывается как теплообменник с параллельно смешанным током при двух ходах многоходовой среды, причем оба хода с прямотоком по отношению к одноходовой среде.

Принятие этой схемы допустимо потому, что соотношение поверхностей обоих ходов по пару равно (по отношению числа змеевиков)

Первая ступень пароперегревателя имеет последовательно смешанный ток теплоносителей.
