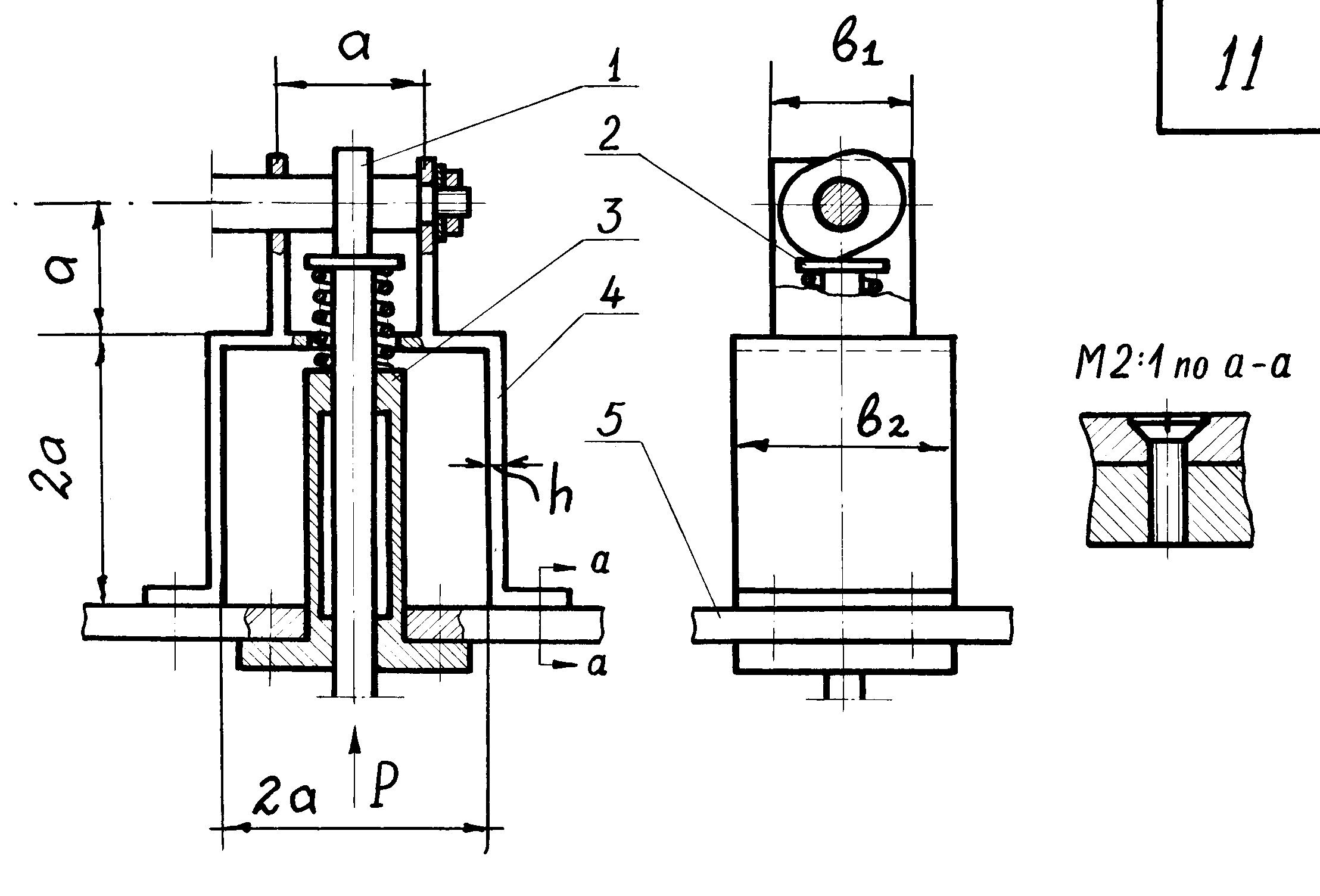

Кулачковый механизм, состоящий из вала с кулачком 1, толкателя 2, перемещающегося в направляющей 3, собран на плате 5 и стойке 4.

Определить запас прочности стойки при максимальной силе, равной F, а также перемещение оси вала кулачка относительно платы 5, происходящее за счет деформации стойки 4.

Материал стойки – сталь 50 (Е=20*10⁴ МПа, б_т=800МПа).

Варианты	F, H	а, мм	b1 , мм	b2, мм	h, мм
1	30	20	15	15	1.5
2	50	30	20	20	2
3	40	24	18	18	1.8
4	60	40	24	24	2.2
