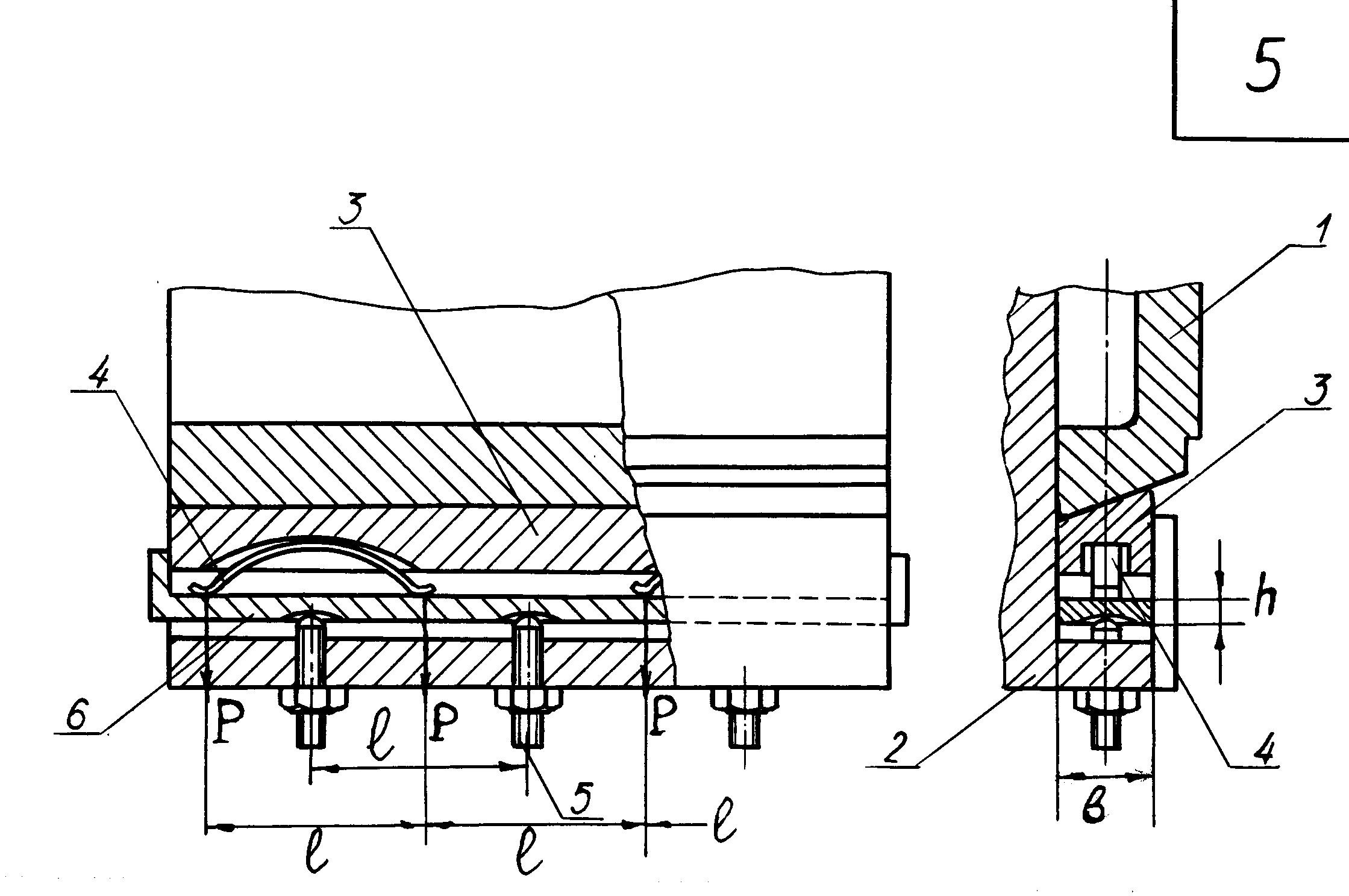

Люфтовыбирающее устройство в прямолинейных направляющих типа «ласточкин хвост » состоит из подвижной каретки 1 , корпуса 2 , поджимающего вкладыша 3 , двух дуговых пружин 4 , промежуточной планки 6 и нажимных винтов 5. Регулирование силы поджатия производится винтами, перемещение которых через планку 6 передается на пружины , изменяя их давление на вкладыши.

Принять : 1) силы Р , действующие на планку , равными ;

2) давление винтов на планку равны.

Определить максимальное напряжение планки 6 и угловую деформация её концов. Материал планки – сталь 50 (Е=20*10⁴ МПа , б_т =800 МПа ).

Варианты	Р , Н	l , мм	b , мм	h , мм
1	20	40	10	2
2	30	40	10	2
3	60	50	12	2,5
4	100	60	15	3
