Задания на курсовую работу по ТММ

Номер задания и вариант определяются следующим образом:

1)выбираются ДВЕ ПОСЛЕДНИЕ ЦИФРЫ ШИФРА СТУДЕНТА;

2)ПЕРВАЯ из этих цифр определяет номер задания;

3)ВТОРАЯ из этих цифр определяет вариант числовых значений.

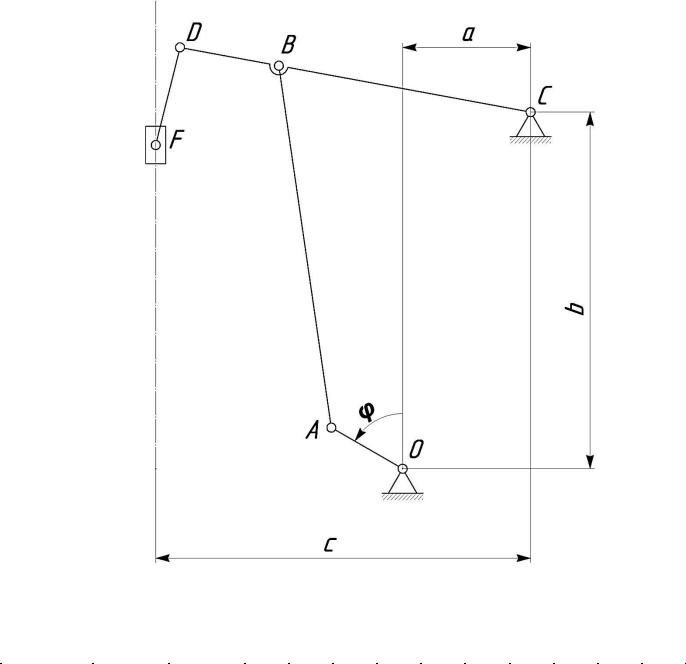

ЗАДАНИЕ 0

Параметры	Обозна-	Единица			Варианты числовых значений
Параметры	чения	Единица	0	1	2	3	4	5	6	7	8	9
	чения		0	1	2	3	4	5	6	7	8	9
	ℓOA	м	0,10	0,09	0,09	0,09	0,08	0,10	0,07	0,10	0,11	0,08
	ℓAВ	м	0,32	0,38	0,29	0,40	0,26	0,45	0,23	0,43	0,36	0,36
Размеры	ℓВС	м	0,30	0,26	0,27	0,28	0,24	0,30	0,21	0,29	0,33	0,25
звеньев	ℓDC	м	0,42	0,37	0,38	0,39	0,34	0,44	0,30	0,42	0,47	0,35
рычажного	ℓDF	м	0,11	0,09	0,10	0,10	0,09	0,11	0,08	0,10	0,12	0,09
механизма	a	м	0,16	0,13	0,14	0,14	0,13	0,15	0,11	0,15	0,17	0,12
	b	м	0,29	0,37	0,26	0,39	0,23	0,44	0,20	0,42	0,32	0,35
	с	м	0,41	0,35	0,37	0,37	0,33	0,41	0,29	0,39	0,45	0,33
Частота
вращения	n1	об/мин	50	45	40	55	60	65	70	75	80	85
кривошипа
Число	z1	-	12	14	15	12	14	12	14	15	12	14
зубьев	z1	-	12	14	15	12	14	12	14	15	12	14
зубьев
простой	z2	-	18	24	21	20	21	19	25	20	24	26
передачи	z2	-	18	24	21	20	21	19	25	20	24	26
передачи
Модуль
зубчатых	m	мм	5	6	5	6	8	5	6	8	5	6
колес z1, z2

ЗАДАНИЕ 1

Параметры	Обозна-	Единица			Варианты числовых значений
	чения		0	1	2	3	4	5	6	7	8	9

Размеры	ℓOA	м	0,09	0,11	0,10	0,12	0,08	0,11	0,12	0,10	0,10	0,12
	ℓAВ	м	0,43	0,41	0,48	0,43	0,38	0,48	0,44	0,44	0,37	0,52
звеньев
	ℓВС=ℓВD	м	0,25	0,29	0,28	0,30	0,22	0,28	0,31	0,26	0,26	0,31
рычажного
	a	м	0,24	0,27	0,27	0,29	0,21	0,27	0,30	0,25	0,25	0,29
механизма
	b	м	0,45	0,43	0,50	0,45	0,40	0,50	0,47	0,45	0,39	0,55

Частота
вращения	n1	об/мин	100	90	110	120	130	80	85	95	140	90
кривошипа
Число	z1	-	14	12	13	12	11	14	12	13	14	10
зубьев

простой	z2	-	24	21	19	24	18	23	20	18	25	20
передачи

Модуль
зубчатых	m	мм	4	5	5	6	6	7	8	9	8	7
колес z1, z2

ЗАДАНИЕ 2

Параметры	Обозна-	Единица			Варианты числовых значений
Параметры	чения	Единица	0	1	2	3	4	5	6	7	8	9
	чения		0	1	2	3	4	5	6	7	8	9
Размеры	ℓOA	м	0,10	0,11	0,12	0,13	0,14	0,10	0,15	0,12	0,16	0,14
звеньев	ℓОВ	м	0,05	0,05	0,04	0,06	0,08	0,04	0,05	0,06	0,08	0,07
рычажного	ℓВС	м	0,10	0,11	0,08	0,12	0,12	0,09	0,10	0,14	0,15	0,14
механизма	ℓСD	м	0,40	0,45	0,35	0,50	0,56	0,30	0,50	0,48	0,60	0,55
Частота
вращения	n1	об/мин	200	120	180	140	160	100	150	120	80	110
кривошипа
Число	z1	-	12	14	13	10	9	12	9	10	9	14
зубьев	z1	-	12	14	13	10	9	12	9	10	9	14
зубьев
простой	z2	-	20	28	26	22	20	24	22	26	27	26
передачи	z2	-	20	28	26	22	20	24	22	26	27	26
передачи
Модуль
зубчатых	m	мм	5	4	5	4	4	4	4	4	5	4
колес z1, z2

ЗАДАНИЕ 3

Параметры	Обозна-	Единица			Варианты числовых значений
Параметры	чения	Единица	0	1	2	3	4	5	6	7	8	9
	чения		0	1	2	3	4	5	6	7	8	9
	ℓO1A	м	0,05	0,047	0,055	0,05	0,045	0,048	0,05	0,04	0,042	0,051
	ℓAB	м	0,18	0,18	0,175	0,18	0,17	0,175	0,188	0,153	0,195	0,145
Размеры	ℓBO2	м	0,1	0,11	0,12	0,11	0,12	0,12	0,13	0,105	0,135	0,1
Размеры
звеньев	ℓO2C	м	0,045	0,048	0,044	0,045	0,044	0,04	0,042	0,035	0,04	0,033
рычажного	ℓO2C	м	0,045	0,048	0,044	0,045	0,044	0,04	0,042	0,035	0,04	0,033
рычажного
механизма	ℓCD	м	0,08	0,077	0,088	0,086	0,084	0,083	0,083	0,07	0,075	0,052
	ℓCD	м	0,08	0,077	0,088	0,086	0,084	0,083	0,083	0,07	0,075	0,052
	x1	м	0,13	0,12	0,11	0,13	0,095	0,12	0,125	0,11	0,14	0,145
	x2	м	0,04	0,04	0,04	0,04	0,04	0,04	0,04	0,04	0,04	0,04

Частота
вращения	n1	об/мин	750	650	655	700	680	600	615	580	600	630
кривошипа
Число	z1	-	14	13	12	15	13	14	13	12	11	10
зубьев	z1	-	14	13	12	15	13	14	13	12	11	10
зубьев
простой	z2	-	20	19	18	21	18	21	20	19	20	22
передачи	z2	-	20	19	18	21	18	21	20	19	20	22
передачи
Модуль
зубчатых	m	мм	3	4	5	3	4	5	3	4	5	3
колес z1, z2

ЗАДАНИЕ 4

Параметры	Обозна-	Единица			Варианты числовых значений
Параметры	чения	Единица	0	1	2	3	4	5	6	7	8	9
	чения		0	1	2	3	4	5	6	7	8	9
	ℓOA	м	0,625	0,56	0,50	0,47	0,53	0,58	0,37	0,42	0,31	0,25
	ℓAB	м	2,50	2,25	2,00	1,87	2,12	2,33	1,50	1,66	1,25	1,00
	ℓBC	м	1,12	1,01	0,90	0,84	0,95	1,05	0,67	0,74	0,56	0,45
	ℓBD	м	1,54	1,39	1,23	1,15	1,30	1,44	0,92	1,03	0,77	0,62
Размеры	ℓBE	м	2,14	1,92	1,71	1,60	1,81	2,00	1,28	1,42	1,07	0,86
звеньев	ℓBE	м	2,14	1,92	1,71	1,60	1,81	2,00	1,28	1,42	1,07	0,86
звеньев
рычажного	ℓEK	м	2,58	2,32	2,06	1,93	2,19	2,40	1,55	1,72	1,29	1,03
механизма	ℓEK	м	2,58	2,32	2,06	1,93	2,19	2,40	1,55	1,72	1,29	1,03
механизма
	ℓEF	м	3,68	3,31	2,94	2,75	3,12	3,43	2,20	2,45	1,84	1,47
	x	м	1,50	1,35	1,20	1,12	1,27	1,40	0,90	1,00	0,75	0,60
	y	м	2,18	1,96	1,74	1,63	1,85	2,03	1,30	1,45	1,09	0,87
	x1=y1	м	0,94	0,85	0,75	0,70	0,80	0,88	0,56	0,63	0,47	0,38

Частота
вращения	n1	об/мин	8	9	12	13	10	7	20	14	21	24
кривошипа
Число	z1	-	10	12	9	10	12	9	11	12	10	9
зубьев	z1	-	10	12	9	10	12	9	11	12	10	9
зубьев
простой	z2	-	32	34	30	30	35	28	34	36	29	24
передачи	z2	-	32	34	30	30	35	28	34	36	29	24
передачи
Модуль
зубчатых	m	мм	6	7	8	7	6	8	7	6	8	6
колес z1, z2

ЗАДАНИЕ 5

Параметры	Обозна-	Единица			Варианты числовых значений
Параметры	чения	Единица	0	1	2	3	4	5	6	7	8	9
	чения		0	1	2	3	4	5	6	7	8	9
Размеры	ℓOA	м	0,08	0,07	0,09	0,07	0,08	0,07	0,09	0,07	0,08	0,09
звеньев	ℓOA	м	0,08	0,07	0,09	0,07	0,08	0,07	0,09	0,07	0,08	0,09
звеньев
рычажного	ℓAB=ℓAC	м	0,32	0,30	0,36	0,28	0,33	0,29	0,36	0,31	0,34	0,38
механизма	ℓAB=ℓAC	м	0,32	0,30	0,36	0,28	0,33	0,29	0,36	0,31	0,34	0,38
механизма
Частота
вращения	n1	об/мин	220	190	210	180	200	210	180	200	130	220
кривошипа
Число	z1	-	10	10	9	8	8	9	10	10	9	8
зубьев	z1	-	10	10	9	8	8	9	10	10	9	8
зубьев
простой	z2	-	26	28	27	26	28	25	27	30	26	27
передачи	z2	-	26	28	27	26	28	25	27	30	26	27
передачи
Модуль
зубчатых	m	мм	2,5	3	3	3	3,5	3	2,5	3	3,5	3
колес z1, z2

ЗАДАНИЕ 6

Парамет-	Обозначе-	Еди-			Варианты числовых значений
ры	ния	ница	0	1	2	3	4	5	6	7	8	9
	ℓO1А	м	0,05	0,055	0,06	0,057	0,05	0,055	0,06	0,057	0,05	0,055
	ℓАB=2×ℓАС	м	0,125	0,13	0,135	0,117	0,135	0,115	0,16	0,13	0,155	0,125
Размеры
звеньев	ℓCD	м	0,105	0,1	0,120	0,120	0,105	0,1	0,115	0,125	0,105	0,11
рычажно-
го меха-	ℓO2D	м	0,105	0,1	0,11	0,12	0,105	0,1	0,115	0,125	0,105	0,11
низма
	x	м	0,2	0,17	0,21	0,18	0,2	0,19	0,21	0,18	0,2	0,17
	y	м
	y	м	0,03	0,025	0,02	0,015	0,03	0,025	0,02	0,015	0,03	0,025

Частота
вращения	n1	об/мин	750	650	655	700	680	600	615	580	600	630
кривоши-	n1	об/мин	750	650	655	700	680	600	615	580	600	630
кривоши-
па
Число	z1	-	14	13	12	15	13	14	13	12	11	10
зубьев	z1	-	14	13	12	15	13	14	13	12	11	10
зубьев
простой	z2	-	20	19	18	21	18	21	20	19	20	22
передачи	z2	-	20	19	18	21	18	21	20	19	20	22
передачи
Модуль
зубчатых	m	мм	3	4	5	3	4	5	3	4	5	3
колес z1,	m	мм	3	4	5	3	4	5	3	4	5	3
колес z1,
z2

ЗАДАНИЕ 7

Параметры	Обозна-	Единица			Варианты числовых значений
Параметры	чения	Единица	0	1	2	3	4	5	6	7	8	9
	чения		0	1	2	3	4	5	6	7	8	9
	ℓOA	м	0,090	0,740	0,084	0,076	0,090	0,078	0,082	0,083	0,072	0,092
	ℓAB	м	0,140	0,150	0,160	0,152	0,148	0,162	0,148	0,136	0,146	0,144
Размеры	ℓBC=ℓBD	м	0,100	0,096	0,110	0,092	0,105	0,112	0,091	0,097	0,100	0,108
звеньев	ℓBC=ℓBD	м	0,100	0,096	0,110	0,092	0,105	0,112	0,091	0,097	0,100	0,108
звеньев
рычажного	ℓDE	м	0,120	0,084	0,096	0,106	0,100	0,118	0,112	0,104	0,114	0,124
механизма	ℓDE	м	0,120	0,084	0,096	0,106	0,100	0,118	0,112	0,104	0,114	0,124
механизма
	x	м	0,140	0,140	0,145	0,145	0,150	0,150	0,150	0,140	0,140	0,145
	y	м	0,150	0,140	0,140	0,150	0,155	0,160	0,155	0,150	0,145	0,150

Частота
вращения	n1	об/мин	110	130	180	155	100	160	170	210	200	120
кривошипа
Число	z1	-	10	11	12	13	9	14	15	14	12	9
зубьев	z1	-	10	11	12	13	9	14	15	14	12	9
зубьев
простой	z2	-	27	35	20	22	19	30	21	25	25	24
передачи	z2	-	27	35	20	22	19	30	21	25	25	24
передачи
Модуль
зубчатых	m	мм	3	6	5	4	4	5	6	5	3,5	3
колес z1, z2

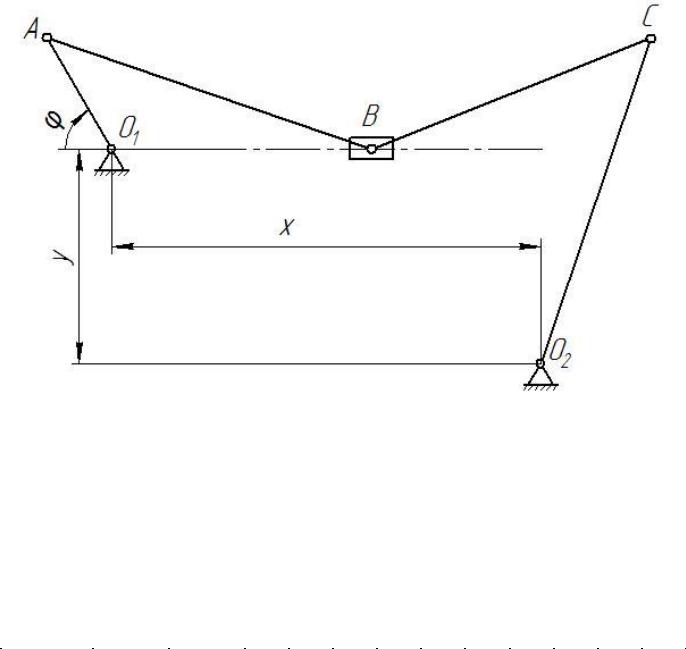

ЗАДАНИЕ 8

Параметры	Обозна-	Единица			Варианты числовых значений
Параметры	чения	Единица	0	1	2	3	4	5	6	7	8	9
	чения		0	1	2	3	4	5	6	7	8	9
	ℓO1A	м	0,030	0,035	0,040	0,045	0,050	0,045	0,050	0,040	0,050	0,060
	ℓAB	м	0,080	0,085	0,090	0,095	0,100	0,085	0,090	0,085	0,090	0,080
Размеры	ℓBC	м	0,070	0,075	0,080	0,085	0,080	0,070	0,070	0,065	0,060	0,055
звеньев	ℓBC	м	0,070	0,075	0,080	0,085	0,080	0,070	0,070	0,065	0,060	0,055
звеньев
рычажного	ℓO2С	м	0,080	0,070	0,075	0,080	0,085	0,080	0,080	0,075	0,065	0,075
механизма	ℓO2С	м	0,080	0,070	0,075	0,080	0,085	0,080	0,080	0,075	0,065	0,075
механизма
	x	м	0,100	0,105	0,100	0,110	0,100	0,095	0,105	0,100	0,085	0,100
	y	м	0,050	0,055	0,060	0,065	0,050	0,055	0,060	0,045	0,040	0,040

Частота
вращения	n1	об/мин	150	210	500	450	1000	200	550	650	170	180
кривошипа
Число	z1	-	14	16	14	13	12	15	14	12	12	11
зубьев	z1	-	14	16	14	13	12	15	14	12	12	11
зубьев
простой	z2	-	25	27	20	26	25	34	20	20	28	25
передачи	z2	-	25	27	20	26	25	34	20	20	28	25
передачи
Модуль
зубчатых	m	мм	4	5	5	4	4	6	4	6	6	5
колес z1, z2
