Лабораторная работа
«Статическая балансировка диска при явно выраженной неуравновешенности»
Проверил: Воеводин А. Г.
Выполнил: ст.гр.19-СУ
Нижний Новгород
2022 г
Цель работы:
Ознакомление с методами статической балансировки на примере диска.
Порядок выполнения работы:
Объект статической балансировки – диск. Балансировка осуществляется на специальном стенде (рисунок1):
Последовательность
балансировки:
Добиться устойчивого расположения стенда на столе, регулируя положение опорных ножек 1;
Выставить балансирные призмы 2 в горизонтальное положение, перемещая гайку 3 и стопор 4. При установке пользоваться уровнем и линейкой, располагая в 2-х направлениях по диагонали.
Установить диск на призму, и после его остановки отметить нижнее положение;

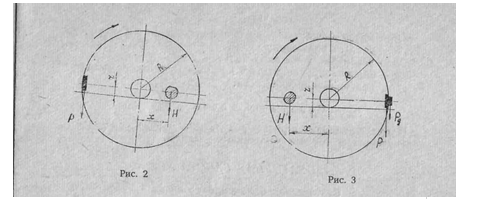

Повернуть диск против часовой стрелки на 90
(рис
2) и на противоположенном конце оси, и
не перемещая укрепить груз (кусочек
пластилина), такой величины, чтобы
практически установить равновесие,
при котором диск повернулся бы обратно
на небольшой угол;Диск вместе с укрепленным грузом повернуть на 180 и к грузу Р добавить еще дополнительный груз Рg такой величины, чтобы диск снова пришел в равновесие, отклонившись примерно на такой же угол (рис 3);
Определяем взвешиванием величину грузов Р и Рg;
Вычислить уравновешивающий груз Q, укрепленный на радиусе R, из расчетов моментов.
P1 = 25 кг - масса диска;
n = 200 об/мин;
R = 0,175 м;
Q = 19 г - уравновешивающий груз;
Н = 160 г – предельно допустимая неуравновешенная масса
Вывод: масса уравновешивающего груза Q = 19 грамм не превышает предельно допустимую неуравновешенную массу Н = 160 грамм, следовательно, диск уравновешен и не нуждается в балансировке.
