протекающий через ячейку амперметром РV1, а напряжение, подаваемое от источника питания вольтметром РV2.

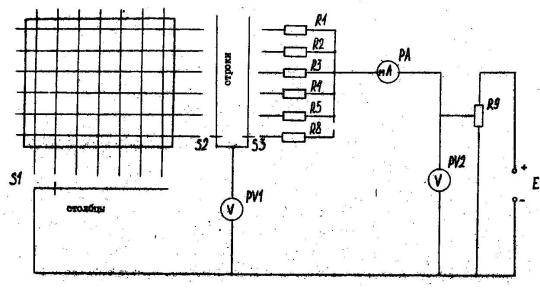

Рисунок 3.1 Схема включения ГИП постоянного тока
3.3.ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
3.3.1. Перед началом работы преподаватель определяет подготовленность студентов к занятию. С заданием и теорией по этой работе студент обязан ознакомиться заранее.
3.3.2.Категорически запрещается производить переключения в схеме без снятия напряжения.
3.3.3.Перед началом измерений необходимо оценить пределы измеряемых величин и установить соответствующие шкалы на приборах.
3.4. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
3.4.1.По данным п п.3.1.3 составить таблицу и сравнить данные.
3.4.2.По данным п п. 3.1. 4 построить графики Uгаш=f(R) для трех ячеек.
3.4.3.по данным п п.3.1.5 построить ВАХ для трех ячеек ГИП.
3.4.4.По характеристикам определить параметры каждой ячейки, данные свести в таблицу.
81
3.5. СОДЕРЖАНИЕ ОТЧЕТА
3.5.1.Введение
3.5.2.Паспортные данные ГИП.
3.5.3.Схема для исследования панели.
3.5.4.Таблица Uгаш, Uз для трѐх ячеек.
3.5.5.Характеристики Uгаш=f(R).
3.5.6.График ВАХ.
3.5.7.Таблица параметров разных ячеек.
3.5.8.Выводы.
3.5.9.Список рекомендуемой литературы.
