Магнитные свойства магнитопроводов в защитных контейнерах при температуре (25

Примечание. μ0,08 – относительная магнитная проницаемость при напряженности магнитного поля 0,08 А/м; B800 – магнитная индукция при напряженности магнитного поля 800 А/м; Kп800 (Kп10 ) – коэффициент прямоугольности петли магнитного гистерезиса при напряженности магнитного поля 800 (10) А/м.

Магнитные свойства магнитопроводов в защитных контейнерах «ГАММАМЕТ».

В электротехнических расчётах необходимо учитывать коэффициент заполнения магнитопровода магнитным материалом, номинальное значение которого равно 0,7.

При эксплуатации магнитопроводов в защитных контейнерах следует соблюдать следующие рекомендации. При нанесении обмотки на защитный контейнер магнитопровода натяжение провода регулируется так, чтобы не допустить ухудшение магнитных свойств за пределы требований гарантируемых техническими условиями. Конструкция защитного контейнера не удовлетворяет требованию герметичности. Поэтому необходима корректировка режима пропитки трансформатора или дополнительная изоляция защитного контейнера, чтобы исключить попадание лака на магнитопровод.

Температурный режим сушки магнитных элементов должен соответствовать заданному классу нагревостойкости магнитопровода.

Типичные магнитные свойства магнитопроводов в защитных контейнерах ГАММАМЕТ.

Примечание. B800 – магнитная индукция при напряженности магнитного поля 800 А/м; μ0,08 – относительная магнитная проницаемость при напряженности магнитного

поля 0,08 А/м; μmax – относительная максимальная магнитная проницаемость ; Kп800 (Kп10 ) – коэффициент прямоугольности петли магнитного гистерезиса при напряженности магнитного поля 800 (10) А/м.

Типичные магнитные свойства магнитопроводов в защитных контейнерах ГАММАМЕТ.

Примечание. HC – коэрцитивная сила; P0,2/20 – удельные магнитные потери при максимальной индукции 0,2 Тл и частоте 20 кГц; TC – температура Кюри.

Магнитопроводы научно-производственного предприятия (НПП) «ГАММАМЕТ», г. Екатеринбург. Магнитопроводы с высокой начальной магнитной проницаемостью.

Магнитопроводы с высокой начальной магнитной проницаемостью изготавливаются из аморфной ленты толщиной 25 мкм.

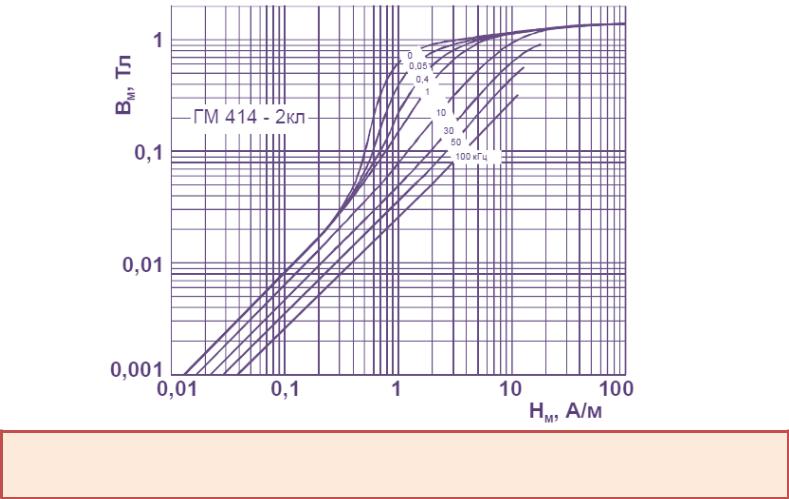

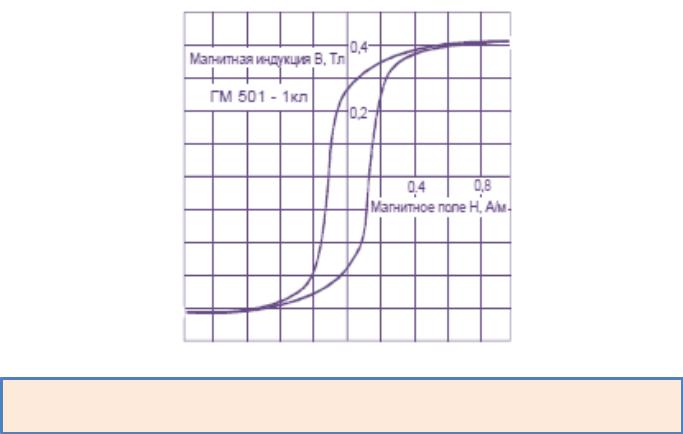

Высокую начальную магнитную проницаемость имеют магнитопроводы из аморфного сплава на основе кобальта ГМ 501 и магнитопроводы из нанокристаллического сплава на основе железа ГМ 414. Магнитопроводы используются в измерительных трансформаторах тока и напряжения, в дифференциальных трансформаторах, согласующих трансформаторах, устройствах защитного отключения и высокочувствительных датчиках при частоте до 200 кГц.
