Магнитопроводы научно-производственного предприятия (НПП) «ГАММАМЕТ», г. Екатеринбург. Кольцевые магнитопроводы из электротехнической стали.

Ленточные кольцевые магнитопроводы ГАММАМЕТ® 29 изготавливаются из анизотропной электротехнической стали толщиной 0,35, 0,30, а магнитопроводы ГАММАМЕТ® 27 – из анизотропной электротехнической стали толщиной 0,08 мм. Магнитные свойства электротехнической стали соответствуют ГОСТ 21427.1-83 «Сталь электротехническая тонколистовая» или ГОСТ 21427.4-78 «Лента стальная электротехническая холоднокатаная анизотропная».

Магнитопроводы поставляются после термической обработки для снятия напряжений, возникающих после резки и смотки ленты.

Магнитопроводы используют для изготовления измерительных трансформаторов тока и напряжения, силовых трансформаторов, трансформаторов питания, согласующих трансформаторов работающих при частоте 50 Гц (толщина стали 0,3 мм или 0,35 мм) и 400 – 1000 Гц (толщина стали 0,08 мм).

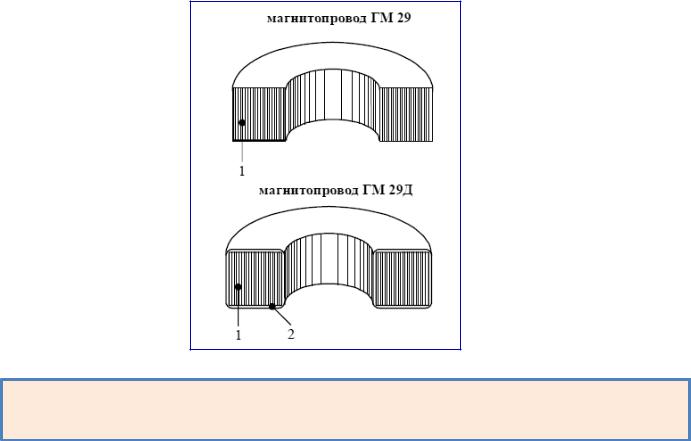

Магнитопровод может иметь покрытие, например, из полимерных материалов, что отмечено буквой Д в условном обозначении.

Магнитопроводы научно-производственного предприятия (НПП) «ГАММАМЕТ», г. Екатеринбург. Кольцевые магнитопроводы из электротехнической стали.

Ленточный кольцевой магнитопровод с наружным диаметром 64 мм, внутренним диаметром 40 мм и высотой 20 мм, изготовленный из анизотропной электротехнической стали марки 3408 толщиной 0,30 мм, имеет условное обозначение

ГМ 29-3408(0,30) ОЛ40/64-20.

Магнитопроводы работают в интервале температур от -196 °C до +400 °C. Температурный интервал применения магнитопроводов ГМ 29Д с изоляционным покрытием ограничен свойствами покрытия. Магнитопроводы с полипропиленовым покрытием можно использовать при температуре от минус 60 °C до плюс 100 °C.

Размеры магнитопроводов ГМ 29 соответствуют ГОСТ 24011-80 «Магнитопроводы ленточные кольцевые. Конструкция и размеры». Магнитопроводы нестандартных размеров имеют наружный диаметр не более 600 мм и внутренний диаметр не менее 20 мм.

Из таблицы «Мощность трансформатора и соответствующий типоразмер магнитопроводов ГМ 29-3408(0,30)» можно выбрать типоразмер магнитопровода ГМ 29–3408(0,30), который соответствует заданной мощности трансформатора при частоте 50 Гц.

Магнитопроводы научно-производственного предприятия (НПП) «ГАММАМЕТ», г. Екатеринбург. Кольцевые магнитопроводы из электротехнической стали.

Магнитопроводы научно-производственного предприятия (НПП) «ГАММАМЕТ», г. Екатеринбург. Комбинированные кольцевые магнитопроводы.

Комбинированные магнитопроводы ГМ 29-4 изготавливают из анизотропной электротехнической стали и нанокристаллического сплава ГМ 414 (рисунок «Комбинированный магнитопровод ГМ 29-4»). Вставка из нанокристаллического сплава ГМ 414 позволяет повысить магнитную проницаемость в слабых полях.

Комбинированные магнитопроводы ГМ 29-4 используют в измерительных трансформаторах тока и напряжения при частоте 50 Гц.

Применение комбинированных магнитопроводов позволяет изготовить экономичные трансформаторы тока коммерческого класса S.

Комбинированные магнитопроводы изготавливаются с наружным диаметром не более 600 мм.

Магнитопроводы научно-производственного предприятия (НПП) «ГАММАМЕТ», г. Екатеринбург. Комбинированные кольцевые магнитопроводы.

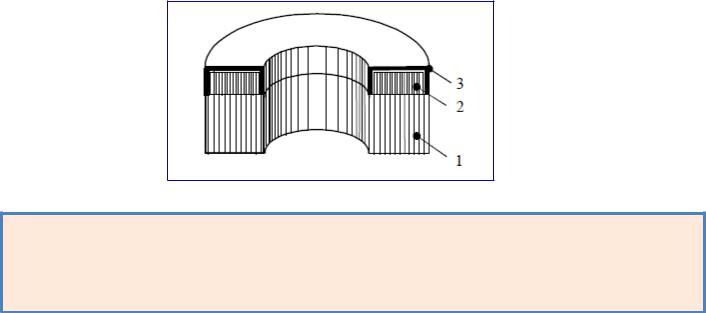

Комбинированный магнитопровод ГМ 29-4:

1 – магнитопровод из анизотропной электротехнической стали;

2 – магнитопровод из нанокристаллического сплава ГМ 414;

3 – защитный контейнер.

Система обозначений ферритовых сердечников отечественного производства

М 2000 НМ 1 - 17 К 40×25×11

Материал сердечника

Типоразмер сердечника

Конфигурация сердечника (шифр)

Порядковый номер разработки Особые свойства

Начальная магнитная проницаемость Изделие из магнитного материала

Система обозначений ферритовых сердечников отечественного производства. Кольцевые ферритовые сердечники.

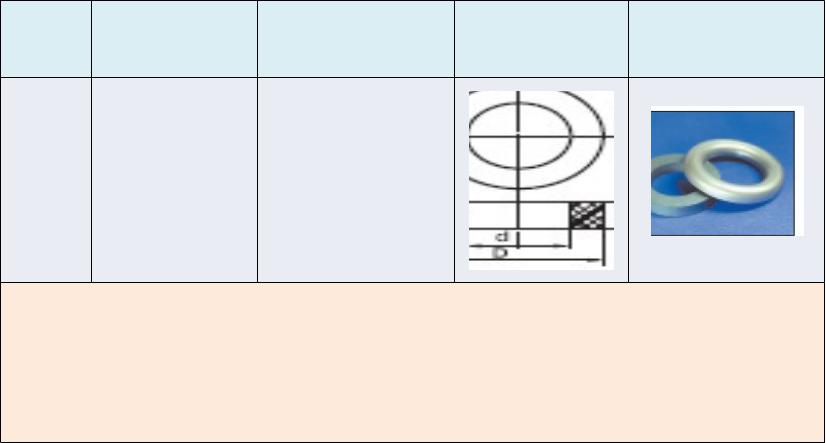

КD×d×h Кольцевой

Применение: в импульсных, согласующих и широкополосных трансформаторах, линейных фильтрах, дросселях и трансформаторах вторичных источников питания. Свойства: возможно одновременное использование нескольких сердечников с вертикальной сборкой, выпускается большой ряд типоразмеров с D от 3 мм до 180 мм , имеются конфигурации с округленными кромками и с защитным покрытием.
