При ослаблении помех от высокоомного источника не более, чем на 10—30 дБ достаточно применение только емкостных элементов.
Однозвенные индуктивные фильтры обеспечивают тот же уровень ослабления. Ослабление помех на 40—60 дБ может быть достигнуто в двух-, трехзвенных LC-фильтрах.
Схема фильтра, обеспечивающего в диапазоне частот 0,15— 30 МГц затухание в пределах 40 дБ показана на рис. 4.9, а. Затухание до 60 дБ в этом же диапазоне обеспечивает более сложный ППФ, схема которого приведена на рис. 4.9, б.
Высокоомный резистор R на входе фильтров обеспечивает разряд конденсаторов при отключении от сети и предназначен для обеспечения безопасности обслуживающего персонала.

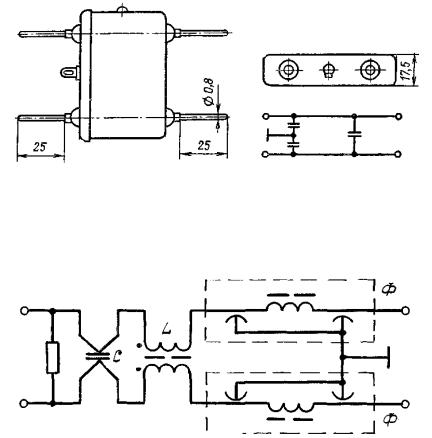

Для уменьшения количества дискретных элементов в ППФ выпускаются конденсаторные сборки, содержащие симметричный и несимметричные конденсаторы. Внешний вид и схема сборки типа К75-37 приведены на рис. 4.10.
Рис. 4.10
Схема компактного ППФ с использованием специальных компонентов представлена на рис. 4.11
С = 1,5 мкФ; L = 24 мГн; Ф-Б14 в диапазоне частот 0,15—30 мГц затухание 50 дБ
Рис. 4.11
171

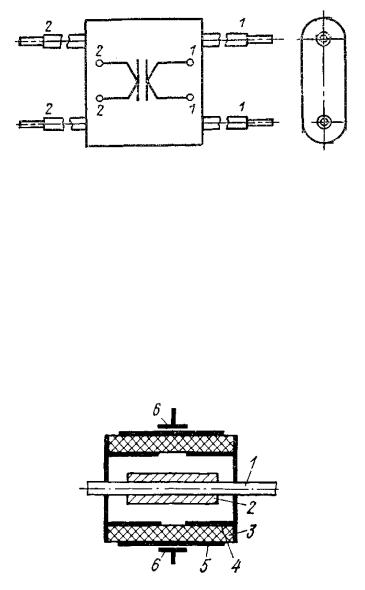

В качестве симметричного конденсатора здесь используется четырехвыводной конденсатор типа К73-21, внешний вид которого показан на рис. 4.12.
Рис. 4.12
Особенность четырехвыводной конструкции заключается в том, что индуктивность выводов не входит в эквивалентную паразитную индуктивность конденсатора.
Элементы Ф на схеме рис. 4.11 — керамические проходные фильтры (выпускаются такие фильтры типов Б7, Б14, Б23 — для цепей переменного тока и Б15 — для цепей постоянного тока).
Конструкция проходных фильтров изображена на рис. 4.13.
Рис. 4.13
Медный посеребренный отрезок провода 1 с надетым на него сердечником из ферромагнитного материала 2 помещен в керамическую трубку из сегнетокерамики 3, образуя единый элемент. На внешнюю и внутреннюю поверхности керамической трубки нанесены серебряные электроды. Между внутренними электродами 4 имеется небольшой зазор. Наружный электрод 5 общий, соединенный с фланцем 6. Такая конструкция реализует два цилиндрических конденсатора, которые с ферромагнитным
172
сердечником образуют П-образную схему фильтра. Эти элементы имеютразмеры1—2 смвдлину,несколько миллиметроввдиаметре.

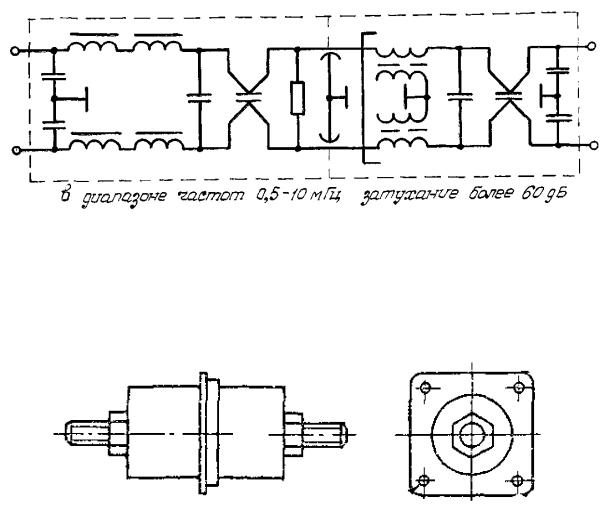

При конструировании ППФ стремятся предельно уменьшать длину проводников от генератора помехи к ППФ. Фильтр целесообразно экранировать, используя в качестве экрана корпус; несимметричные конденсаторы, как правило, проходные должны устанавливаться на корпусе в месте выхода (входа) проводов к фильтру. Внутри фильтр должен быть разделен экранными перегородками на отдельные отсеки, как показано на рис. 4.14, корпус (экран) фильтра должен быть сплошным без щелей. Целесообразно подключение проводов осуществлять с помощью экранированных разъемов.
Рис. 4.14
Конструкция проходного конденсатора К72П-3 с фланцевым креплением к корпусу (экрану) фильтра приведена на рис. 4.15.
Рис. 4.15
Одной обкладкой проходного конденсатора является центральный проводник, а другой — корпус.
173

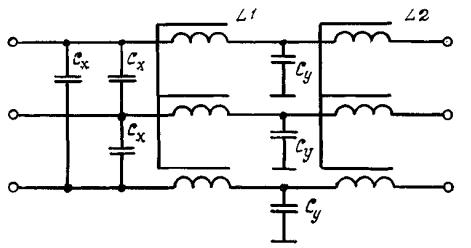

Пример схемы трехфазного ППФ приведен на рис. 4.16.
Сх = Су = 1,5 мкФ; L1 = L2 = 8 мГн
в диапазоне чaстот oт 0,1—10 мГц затухание около 40 дБ.
Рис. 4.16
Вкачестве индуктивных элементов в ППФ кроме одно- и двухобмоточных дросселей могут применяться и безвитковые дроссели. Такие дроссели представляют из себя соединительные провода, на которые надеты ферритовые трубки или кольца.
Имеет существенное значение размещение ППФ в конструкции ИВЭП. Примеры различных способов установки фильтра показаны на рис. 4.17.
Вреальных условиях эксплуатации ЭА отдельно следует выделить такой вид ЭМП, как грозовые разряды. От грозовых разрядов в сетях переменного тока могут возникать кратковременные импульсы напряжения амплитудой до 4—6 кВ.
Простейшими подавителями (ограничителями) выбросов для защиты входных цепей ИВЭП от перенапряжения являются металл-оксидные варисторы, включенные параллельно проводникам электрической сети.
Варисторами называют резисторы объемного типа с резко нелинейными ВАХ. Их сопротивление уменьшается при увеличении приложенного напряжения. Характеристики варисторов симметричны при напряжениях и токах различных направлений, вследствие чего варисторы работоспособны в цепях как постоянного, так и переменного и импульсного токов.
174
Рис. 4.17
В момент воздействия помехи сопротивление этих элементов резко уменьшается. При этом линия питания оказывается зашунтированной низкоомным сопротивлением варистора. Таким образом осуществляется ограничение напряжения линии на определенном уровне.
Понятно, что заблокированный «сгусток» электроэнергии не может исчезнуть бесследно — он превращается в тепло, рассеиваемое в теле варистора. Отсюда следует, что защитные элементы должны нормироваться не только по величине порогового напряжения, но и суммарной тепловой энергии, которую они способны рассеять.
175
5 ЗАКЛЮЧЕНИЕ
В результате рассмотрения различных устройств электропитания можно заключить, что при кажущейся на первый взгляд простоте функционального назначения ИВЭП реальные устройства имеют сложную схемотехнику. Определяется это параметрами входной электроэнергии, требованиями к качеству выходной электроэнергии, обеспечением сервисных возможностей, взаимным влиянием отдельных функциональных узлов и т.д.
Отличительной особенностью современных средств электропитания является применение ключевых методов преобразования параметров электроэнергии, что принципиально приводит к генерированию электромагнитных помех. С другой стороны, основные функциональные узлы электронной аппаратуры характеризуются исключительно низким уровнем мощности полезных сигналов. Это накладывает дополнительные сложности на схемотехническое и конструктивное выполнение ИВЭП.
Помимо самих ИВЭП, в состав средств вторичного электропитания для нормального взаимодействия с сетью переменного тока вводятся дополнительные устройства, такие как источники бесперебойного питания и корректоры коэффициента мощности.
Знание рассмотренных в учебном пособии вопросов позволит будущим специалистам правильно ориентироваться в выборе питающего оборудования при эксплуатации и модернизации электронных устройств различного назначения.
