Электропитание ЭВМ.-6

90

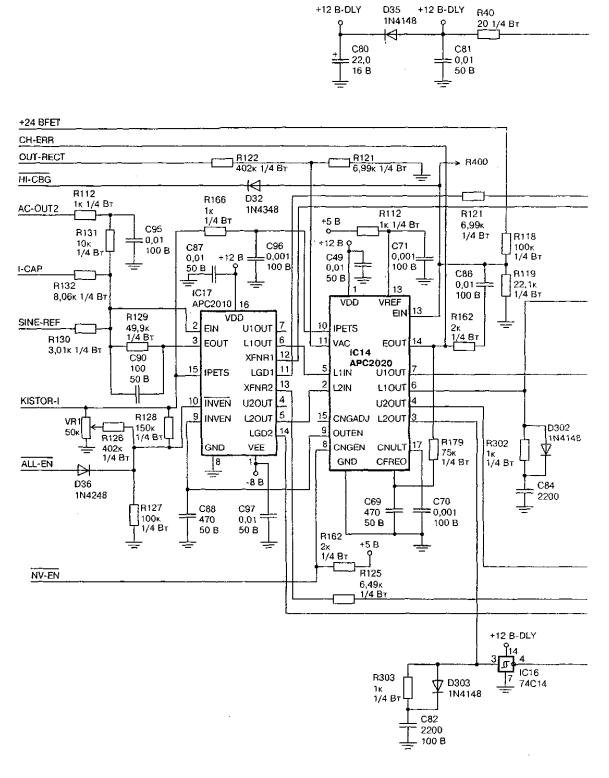

Рис. 2.34 — Принципиальная схема ИБП Smart-UPS (продолжение)

91

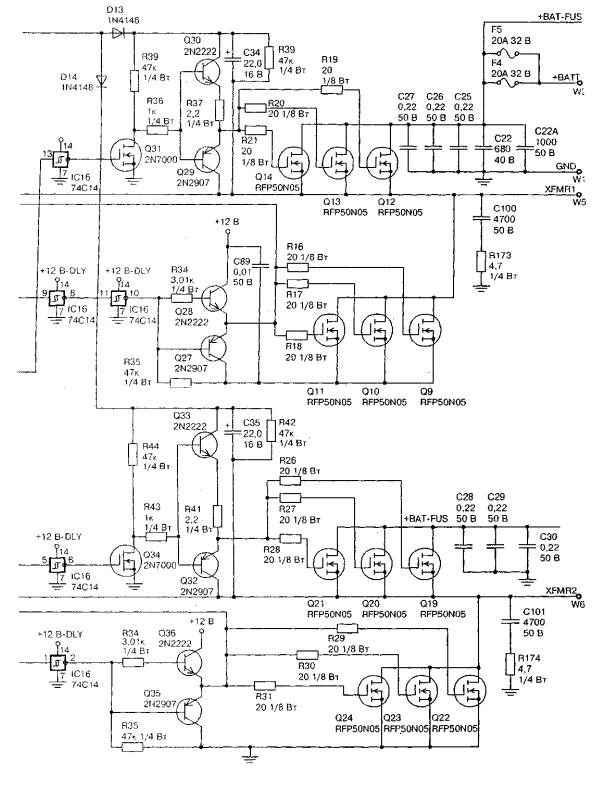

Рис. 2.34 — Принципиальная схема ИБП Smart-UPS (продолжение)

92

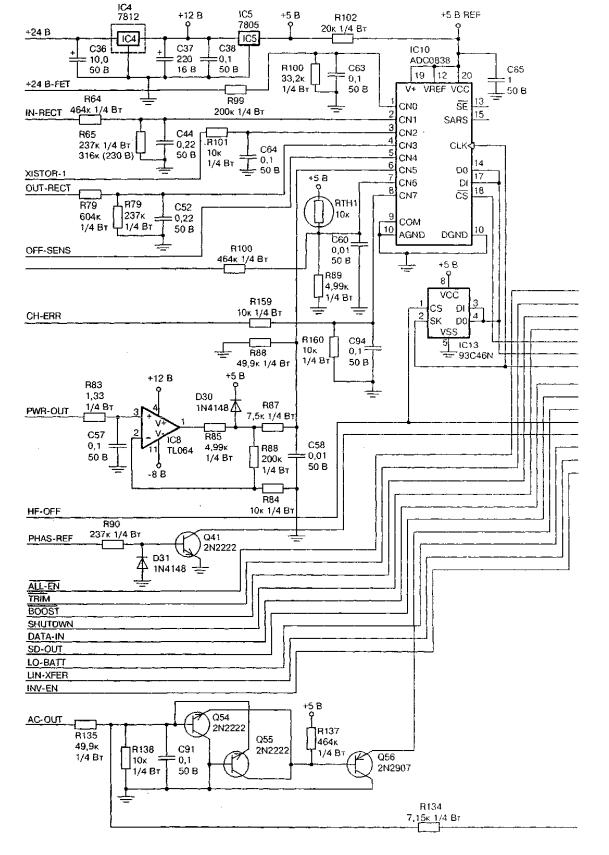

Рис. 2.34 — Принципиальная схема ИБП Smart-UPS (продолжение)

93

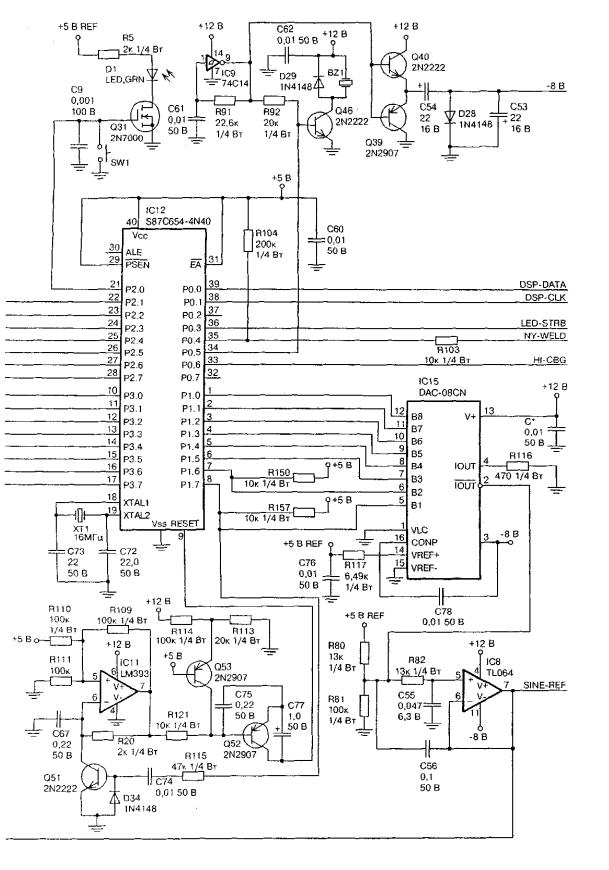

Рис. 2.34 — Принципиальная схема ИБП Smart-UPS (окончание)

94

3 ПОСТРОЕНИЕ ИСТОЧНИКОВ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ (ИВЭП)

3.1 ИВЭП непрерывного действия

В ИВЭП с выходной мощностью до порядка десяти ватт широко используются отечественные интегральные стабилизаторы напряжения серии 142ЕН. Эти стабилизаторы выпускаются трех типов:

1)с регулируемым выходным напряжением;

2)с фиксированным выходным напряжением;

3)с двуполярным входным и выходным напряжением (выходное напряжение фиксированное, но при необходимости его можно подстраивать с помощью внешнего делителя напряжения).

Интегральные стабилизаторы характеризуются приводимой ниже системой параметров.

1. Параметры режимов эксплуатации:

– диапазон допустимого входного напряжения;

– минимальное падение напряжения на стабилизаторе;

– диапазон регулировки выходного напряжения (кроме стабилизаторов с фиксированным выходным напряжением, для них задается разброс уставки выходного напряжения);

– максимально допустимый ток нагрузки;

– максимально допустимая мощность рассеивания (отдельно с охладителем и без него).

2. Точностные параметры:

– нестабильность выходного напряжения при заданном измерении входного напряжения (нестабильность по напряжению)

где Uвх.1, Uвх.2 , Uвых.1, Uвых.2 — границы изменения входного и выходного напряжений;

– нестабильность выходного напряжения при заданном изменении тока нагрузки (нестабильность по току)

95

– нестабильность по температуре

где t1, t2 — границы изменения температуры корпуса микросхемы;

– коэффициент подавления пульсаций (сглаживания)

kсг 20lg Uвх.~ дБ, Uвых.~

где Uвх.~ , Uвых.~ — амплитуды пульсаций входного и выходного напряжений.

Основные параметры микросхем интегральных стабилизаторов всех трех типов приведены в табл. 3.1—3.3.

Интегральные стабилизаторы напряжения с фиксированным выходным напряжением представляют собой функционально законченные микросхемы. Они отличаются большей мощностью по сравнению с двумя другими типами. Кроме того, они повышают надежность ЭА благодаря малому количеству выводов (три или четыре в зависимости от корпуса) и не требуют дополнительных внешних компонентов. Ниже рассмотрим схемы включения микросхем интегральных стабилизаторов.

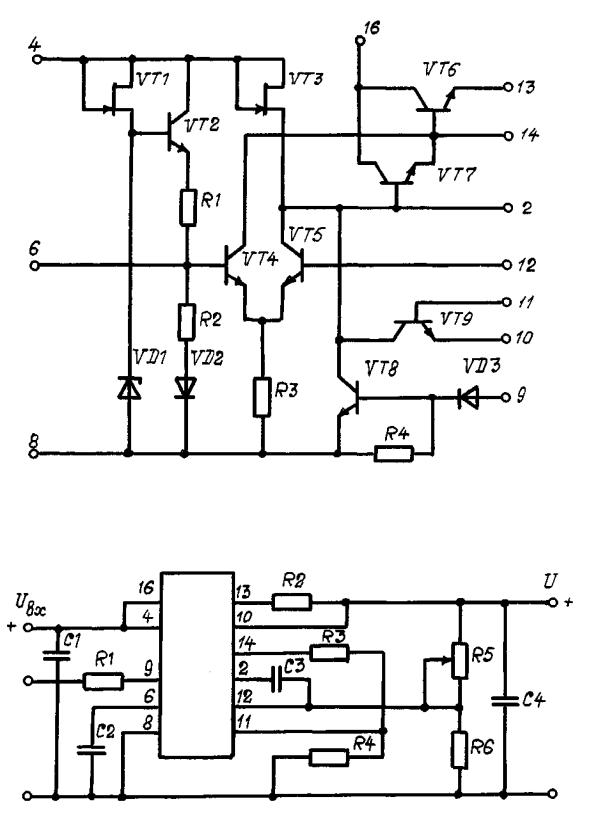

Схема микросхем 142ЕН1,2 приведена на рис. 3.1. Назначение выводов микросхемы:

4 — вход 1;

16 — вход 2;

13 — выход;

8 — общий;

6 — внутреннее опорное напряжение;

10 — для подключения датчика тока;

12 — обратная связь; 11, 14 — для подключения делителя напряжения; 2 — коррекция; 9 — для выключения.

На рис. 3.2 показана основная схема включения микросхем

142ЕН1,2.

96

Таблица 3.1 — Параметры интегральных стабилизаторов напряжения серии 142ЕН с регулируемым выход-

ным напряжением

97

Таблица 3.2 — Параметры интегральных стабилизаторов напряжения серии 142ЕН с фиксированным вы-

ходным напряжением

98

Таблица 3.3 — Параметры интегральных стабилизаторов напряжения серии 142ЕН с двуполярным выход-

ным напряжением

99

Рис. 3.1

вых

Рис. 3.2
