Рис. 4.22. АЧХ фильтра приемника

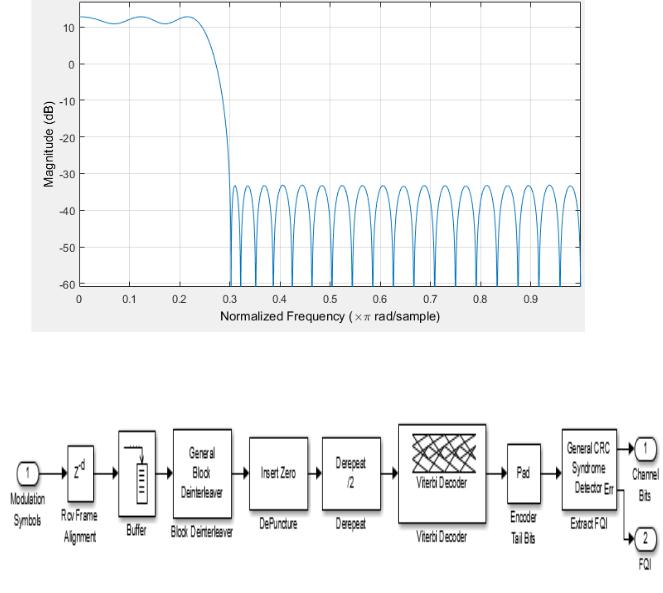

Рис. 4.23. Модель декодера.

Полученные символы модуляции поступают в блок Rcv Frame Alignment, который представляет собой задержку на 768 тактов, далее символы поступают в блок Buffer для накопления 768 символов. Накопленные символы поступают в блок Block Deinterleaver для обратного перемежения, далее данные поступают в блок Insert Zero, который возвращает последовательности нулей, замененных на специальные символы, далее данные поступают в блок Derepeat, обратное преобразование кодов с повторением с коэффициентом повторения

2, далее данные поступают на декодер Витерби и наконец в блок Encoder Tail Bits, который добавляет нули или урезает число бит если оно не равно 80.

Параметры модели

Модель позволяет изменять такие настройки как скорость потока и вид канала. В

зависимости от вида канала можно задавать значение отношения сигнал/шум, а также параметры многолучевого распространения сигнала: максимальное Доплеровское отклонение частоты, вектор задержки и вектор ослабления/усиления. Длины векторов определяют количество лучей в канале.

Результаты моделирования

Компонент расчета BER сравнивает декодированный сигнал и сигнал, сгенерированный базовой станцией. Если BER равен нулю, то сигнал не подвергся каким-либо изменениям либо ошибки удалось исправить. Сигнал с базовой станции перед попаданием в блок расчета

BER проходит через задержку для того что бы выровнять фреймы.

Для того что бы отобразить все возможные графики необходимо два раза кликнуть по кнопке Open Scopes в правом верхнем углу. В результате чего отобразятся следующие графики:

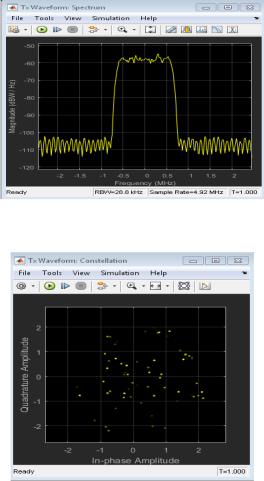

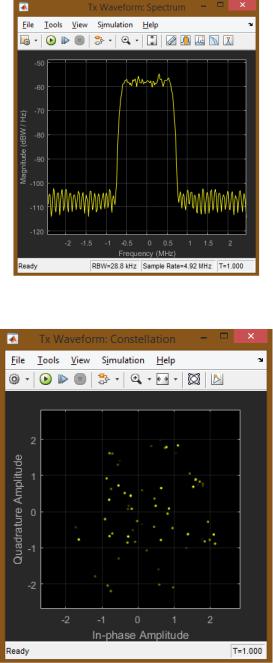

Рис. 4.24. Спектр сигнала сгенерированного базовой станцией.

Рис. 4.25. Сгенерированный базовой станцией сигнал на I-Q диаграмме

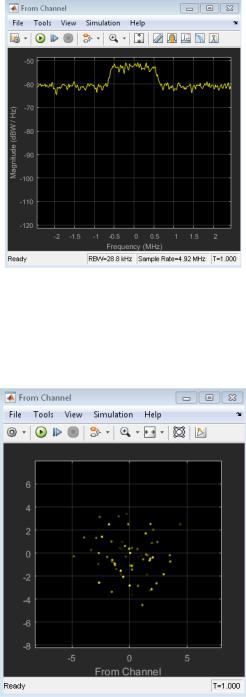

Рис. 4.26. Спектр принимаемого мобильной станцией сигнала после прохождения через канал.

Рис. 4.27. Сигнал принимаемый мобильной станцией после прохождения через канал на I-Q диаграмме.

Рис. 4.28. Сигнал, принятый мобильной станцией

Рис. 4.29. Сигнал, декодированный мобильной станцией, на I-Q диаграмме.

Исследование модели

В блоке Model Parameters во вкладке Channel Settings выберем Channel Model: No Channel.

Результат моделирования:

Рис. 4.30. Спектр сигнала сгенерированного базовой станцией

Рис. 4.31. Сгенерированный базовой станцией сигнал на I-Q диаграмме.

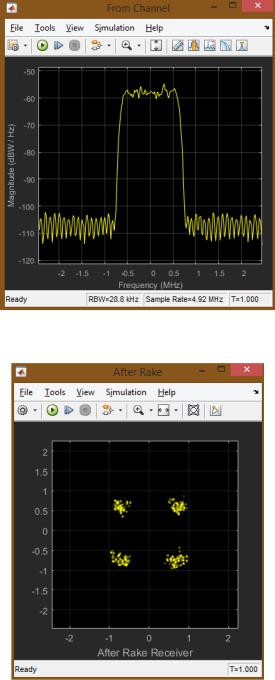

Рис. 4.32. Спектр сигнала после канала

Рис. 4.33. Сигнал, декодированный мобильной станцией, на I-Q диаграмме

Видно, что спектр сигнала не изменился, так как в канале не было потерь. По результатам моделирования BER равен нулю.

В блоке Model Parameters во вкладке Channel Settings выберем Channel Model: AWGN Channel.

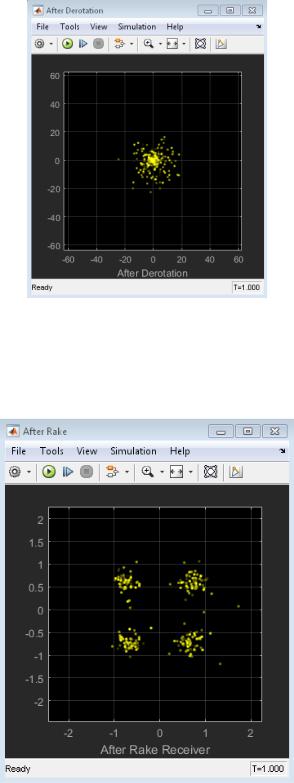

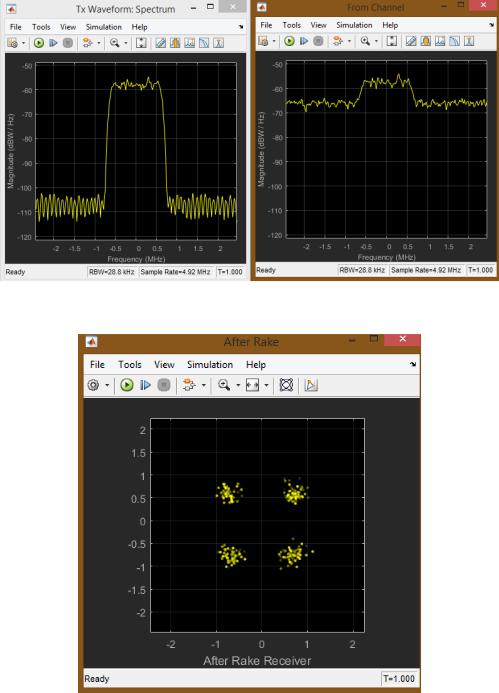

Рис. 4.34. Спектр сигнала до и после канала при отношении сигнал/шум 5 дБ

Рис. 4.35. Сигнал, декодированный мобильной станцией, на I-Q диаграмме.

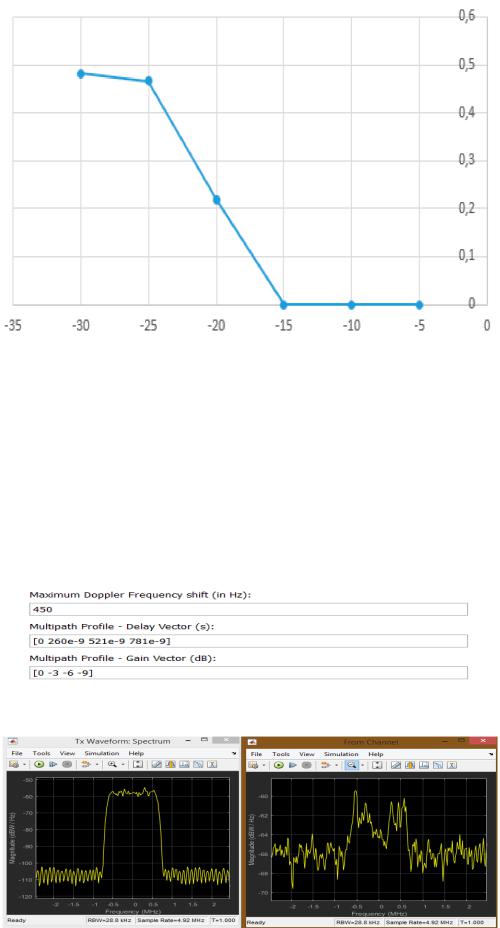

Рис. 4.36. Зависимость BER от SNR в канале с шумами.

Таблица 4.1. Зависимость BER от SNR в канале с шумами.

SNR

-30

-25

-20

-15

-10

-5















BER

0,4814

0,4662

0,2186

0

0

0















В блоке Model Parameters во вкладке Channel Settings выберем Channel Model: Multipath Fading Channel.

И установим следующие параметры

Рис. 4.37. Заданные параметры канала с многолучевым распространением.

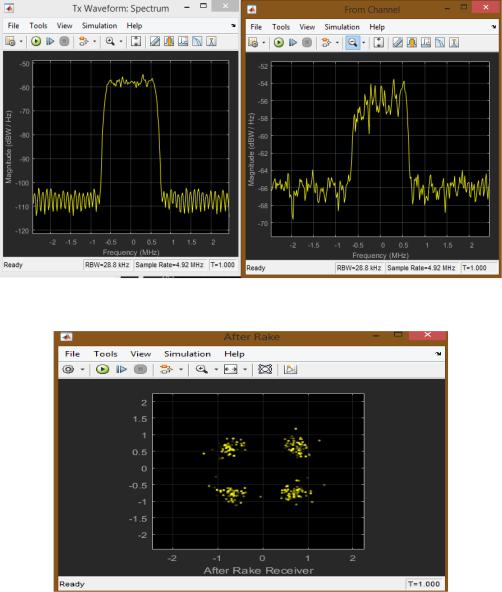

Рис. 4.38. Спектры сигнала до и после канала при отношении сигнал/шум 5 дБ.

Рис. 4.39. Сигнал, декодированный мобильной станцией, на I-Q диаграмме.

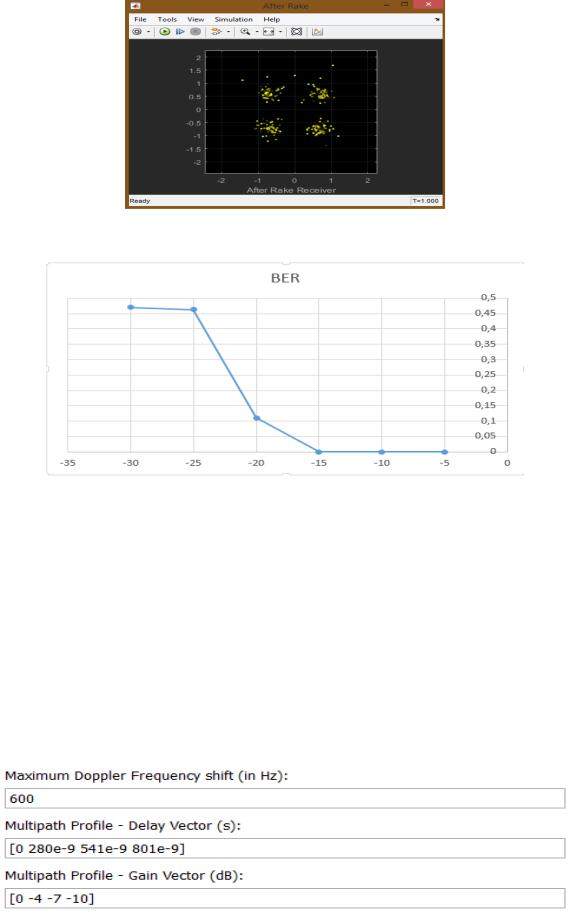

Рис. 4.40. Зависимость BER от SNR в канале с многолучевым распространением.

Таблица 4.2. Зависимость BER от SNR в канале с многолучевым распространением

SNR

-30

-25

-20

-15

-10

-5















BER

0,4708

0,4637

0,1105

0

0

0















В блоке Model Parameters во вкладк*е Channel Settings выберем Channel Model: Multipath Fading Channel.

И установим следующие параметры

Рис. 4.41. Заданные параметры канала с многолучевым распространением

Рис. 4.42. Спектры сигнала до и после канала при отношении сигнал/шум 5 дБ

Рис. 4.43. Сигнал, декодированный мобильной станцией, на I-Q диаграмме

Таблица 4.3. Зависимость BER от SNR в канале с многолучевым распространением

SNR

-30

-25

-20

-15

-10

-5















BER

0,5007

0,4657

0,1532

0

0

0
