инструментами двусторонняя, модели BPwin и ERwin можно постоянно поддерживать в согласованном состоянии. Интеграция этих двух продуктов очень важна с точки зрения их совместного использования при разработке программного обеспечения, так как отпадает необходимость в повторном выполнении действий и процесс создания словаря данных становится практически автоматическим.
Поддерживаемые нотации
ERwin поддерживает стандартную нотацию IDEF1x для ERдиаграмм моделей данных, нотацию IE и специальную нотацию, предназначенную для проектирования хранилищ данных – Dimensional.
1.4. Разработка баз данных с ERwin DM
Начало создания модели в AllFusion ERwin DM
Для создания новой модели выбирают инструмент на стандартной панели инструментов или команду New в меню File. В результате открывается диалоговое окно Create Model – Select Template
(рис. 1.3).
Вразделе New Model Type отмечают один из трех возможных типов новой модели: Logical (логическая), Physical (физическая) или
Logical/Physical смешанная модель. В разделе Create Using Template
отображается название шаблона, на основе которого будет создана новая модель. Шаблоном, используемым по умолчанию, является Blank Model (пустая модель). Подключают другой шаблон с помощью кнопок Browse File System или Browse AllFusion MM. В первом случае шаблон модели должен находиться в файле с расширением *.erwin_tmpl, во втором – в
репозитории AllFusion Model Manager.
ВERwin DM шаблон создается из модели данных и используется как основа для быстрого создания новых моделей данных. Чтобы сохранить существующую модель данных как шаблон в файл с расширением
*.erwin_tmpl, следует выбрать меню File/Save As.
19

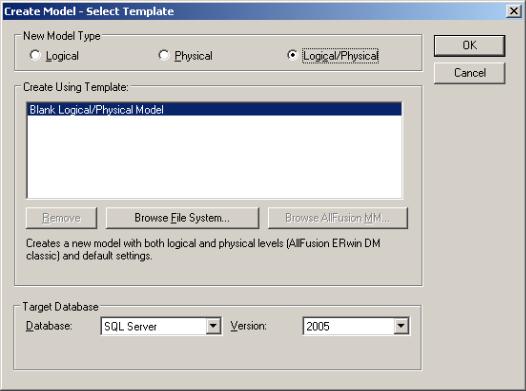

Рис. 1.3. Диалог Create Model – Select Template
В случае, когда новая модель определена как физическая или смешанная, требуется найти целевую СУБД в разделе Target Database: в выпадающем списке Database выбирают название СУБД, а в списке Version – ее версию. Если новая модель определена как логическая, целевую СУБД выбирать не нужно. После определения параметров новой модели диалоговое окно Create Model – Select Template можно закрыть, нажав на кнопку ОК. В результате будет создана модель с именем по умолчанию Model_i, где i – номер модели, назначаемый ERwin DM автоматически. Имя модели отображается в заголовке окна и в навигаторе модели; текущим уровнем модели по умолчанию – логический (рис. 1.4).
20
