Радиоприемные устройства.-2
.pdf231 |
|
|
Uп = 9 В, Uвх = 3 мВ |
|
> 54 дБ |
|
|
(500 отн. ед.) |
Ослабление сигнала ПЧ по сравнению с сигналом на частоте 1 МГц в |
||
типовой схеме включения |
|
20 дБ |
Входное сопротивление: |
|
|
УПЧ |
|
>3 кОм |
УВЧ |
|
>3 кОм |
Выходное сопротивление УПЧ на выводе 7 |
|
> 60 кОм |
Изменение выходного напряжения НЧ при изменении напряжения пи- 6 дБ |
||
тания от 9 до 4,8 В при Uвх = 10 мкВ, m = 30 % |
|
|
Частота входного сигнала |
|
27 МГц |
Предельно допустимые режимы эксплуатации |
||
Напряжение питания |
8,1..9,9 В |
|
Входное напряжение (эффективное значение) |
< 0,35 В |
|
Сопротивление нагрузки по постоянному току |
|
|
по выводу 7 |
> 0,1 кОм |
|
по выводу 10 |
> 1,5 кОм |
|
Частота входного сигнала |
<1 МГц - |
|
Температура окружающей среды |
25...+ 55° С |
|
Общие рекомендации по применению При проведении монтажных операций допускается не более
трех перепаек выводов микросхем.
Допустимое значение статического потенциала 200 В.
П.4.3.11. Микросхема К174ХА5

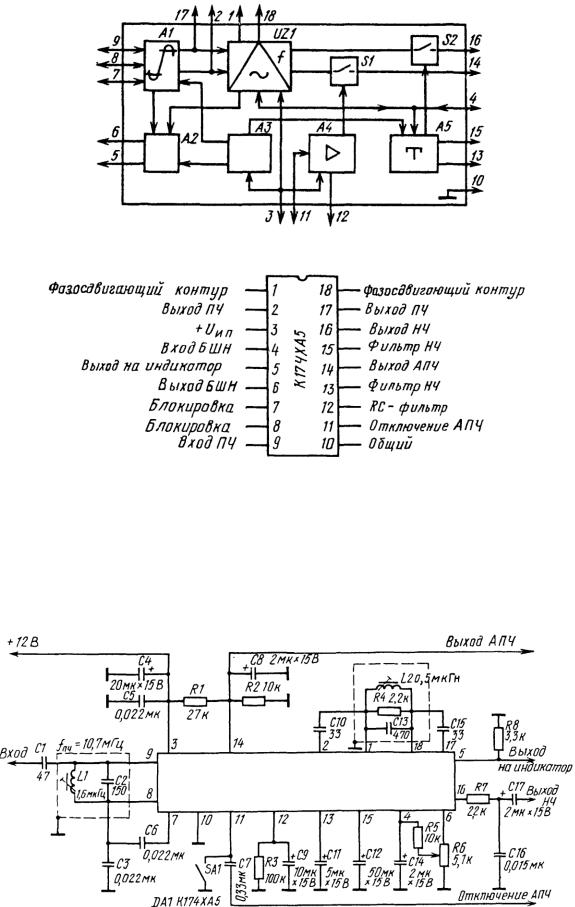

Микросхема К174ХА5 представляет собой специализированную микросхему, содержащую комбинацию усилителяограничителя и квадратурного частотного детектора, предназначена для применения в трактах ПЧ и в детекторе ЧМ-приемников (рис. П4.38). В состав ИМС входят усилитель-ограничитель А7; детектор уровня А2; частотный детектор UZ1; стабилизатор напряжения A3; усилитель А4; триггер А5.
Основной тракт ИМС (усилитель-ограничитель и детектор ЧМ) дополнен трактом бесшумной настройки (БШН). Это же напряжение может использоваться для индикации уровня сигнала на входе. Кроме того, имеются цепи коммутации тракта БШН и АПЧ (SI, S2).
233
Электрические параметры ИМС К174ХА5
Ток потребления, мА, не более |
30 |
Входное пороговое напряжение ограничения Uвх.огр, мкВ, при fвх =10,7 МГц, |
100 |
Fмод=1 кГц, не более |
|
Выходное напряжение низкой частоты Uвых НЧ мВ при Uвх=10 мВ fвх=10,7 МГц |
140 |
Fмод=1 кГц, Fдев=±50 кГц, не менее |
|
Постоянное напряжение на выводах 5 и 6, В не менее |
1 |
Коэффициент ослабления амплитудной модуляции КосАМ, дБ, Uвх=10 мВ fвх=10,7 |
40 |
МГц Fмод=1 кГц, Fдев=±50 кГц, не менее |
|
Предельно допустимые режимы эксплуатации
Напряжение питания Uпит, В: |
|
минимальное |
5 |
максимальное |
15 |
П.4.3.12. Микросхема К174ХА6

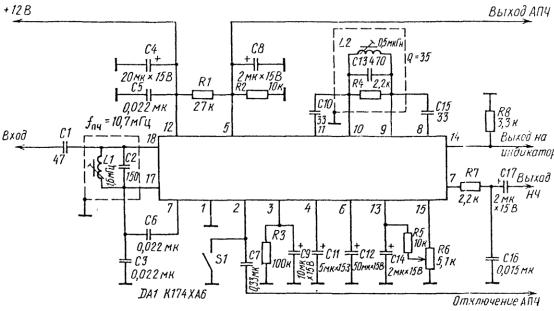

ИМС К174ХА6 представляет собой многофункциональную микросхему, предназначенную для построения трактов промежуточной частоты УКВ ЧМ-приемников. Она обеспечивает усиление, ограничение входного сигнала, бесшумную настройку, формирование напряжения для индикации, автоматическую настройку частоты и детектирование ЧМ-сигнала. По выполняемым функциям она аналогична ИМС К174ХА5, но обладает лучшими характеристиками и отличается разводкой цепей по номерам выводов корпуса.

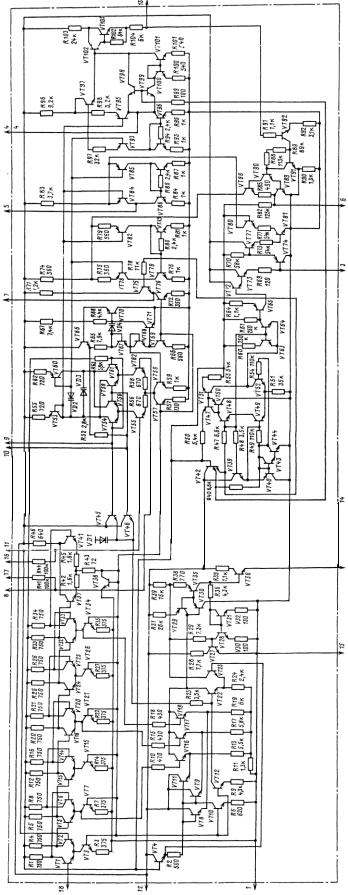

Микросхема содержит усилитель-ограничитель A1, детектор уровня А2, частотный детектор UZ1, стабилизатор напряжения A3, усилитель А4, триггер А5 и ключи S1, S2. Основной тракт ИМС (рис. П4.43), состоящий из многокаскадного усилите- ля-ограничителя на транзисторах VT1...VT3, VT5...VT7, VT13...VT15, VT18, VT20, VT21, VT24...VT26, VT32...VT34, VT37, VT38, VT43 и детектор ЧМ (на транзисторах VT53...VT62) дополнен трактом бесшумной настройки (БШН), управляющий сигнал которого снимают с каскада усилителя-ограничителя через детектор уровня. Это же напряжение используется для индикации уровня сигнала на входе.
234

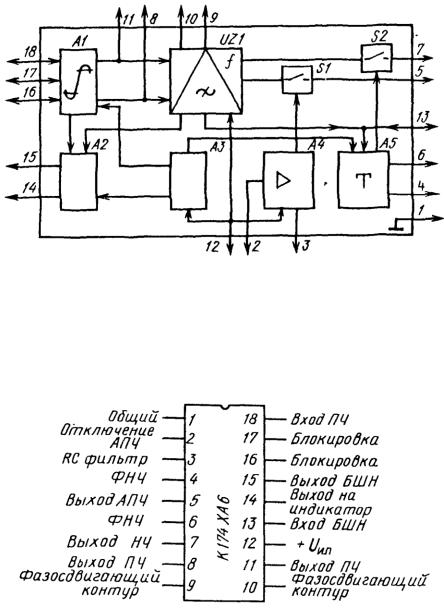

Рис. П4.41 — Структурная схема ИМС К174ХА6
На рисунке (рис. П4.42) представлено обозначение выводов микросхемы К174ХА6.
Рис. П4.42 — Назначение выводов ИМС К174ХА6
237
Зависимости параметров ИМС от режимов эксплуатации приведены на рис. 4.25. Все приведенные характеристики сняты при напряжении питания 12 В, частоте входного сигнала 10,7 МГц, девиации несущей частоты ±50 кГц, частоте модуляции 1 кГц и коэффициенте модуляции 30 %.
Uвх=10 мВ
а) |
б) |
в) |

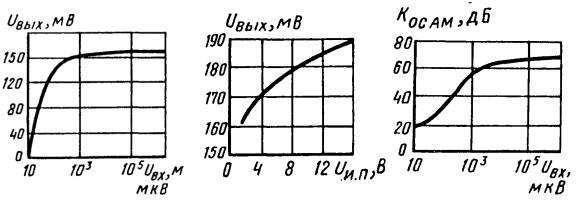

Рис. П4.45 — Зависимости технических характеристик ИМС К174ХА6 от режимов эксплуатации
Электрические параметры ИМС К174ХА6
Ток потребления Iпот, не более |
|
16 |
Входное напряжение ограничения Uвх огр. при fвх=10.7 МГц, не более |
60 |
|
Выходное напряжение низкой частоты Uвых оНЧ, В при Uвх =10 мВ, fвх=10.7 МГц, |
160 |
|
fвх= 50 кГц, Fмод=1 кГц, не менее |
|
|
Коэффициент ослабления амплитудной модуляции КосАМ при Uвх =10 мВ, |
46 |
|
fвх=10.7 МГц, fвх= 50 кГц, Fмод=1 кГц, m=30 %, не менее |
|
|
Коэффициент гармоник Кг, %, при Uвх =10 мВ, fвх=10.7 МГц, fвх= 50 кГц, |
1 |
|
Fмод=1 кГц, не более |
|
|
Предельно допустимые режимы эксплуатации |
|
|
Напряжение питания Uпит, В: |
|
|
Минимальное |
4.5 |
|
Максимальное |
18 |
|
Ток потребления Iпот, мА, при Uпит=18 В, не более |
21 |
|
Максимальный ток, мА |
|
|
через вывод 14 |
3 |
|
через вывод 15 |
1 |
|
Максимальное сопротивление по постоянному то- |
390 |
|
ку между выводами 17 и 18, Ом |
|
|
П.4.3.13. Микросхема К174ХА10

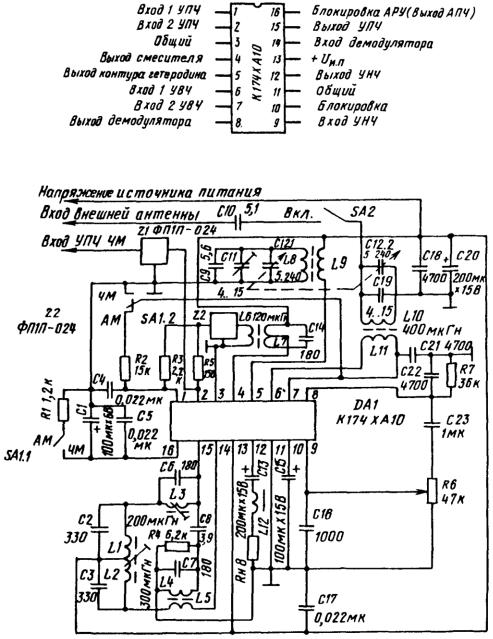

ИМС К174ХА10 представляет собой многофункциональную схему с элементами AM- и ЧМ-трактов, предназначена для использования в AM- и АМ/ЧМ-супергетеродинных приемниках не
238
выше третьей группы сложности (рис. П4.41). В состав ИМС входят усилители промежуточной (УПЧ) А1, радио-(УРЧ) А2 и звуковой (УЗЧ) A3 частоты, где модулятор AM- и ЧМ-сигналов UR1, стабилизатор А4, смеситель UZJ и гетеродин G1.
При приеме в AM диапазоне сигнал поступает на вывод 6, усиливается УВЧ (транзисторы VT30, VT34) и подается на смеситель (транзисторы VT29, VT31...VT33). Сюда же поступают и колебания гетеродина (транзисторы VT35...VT45), внешний контур которого подключают к выводу 5. С выхода смесителя (вывод 4) преобразованный сигнал через внешний контур и входной пьезокерамический фильтр ПЧ поступает через вывод 2 на УПЧ, состоящий из пяти последовательно гальванически связанных дифференциальных усилителей на транзисторах VT1...VT10 и далее на AM-детектор. После детектирования и усиления сигнал звуковой частоты с вывода 8 подают на регулятор громкости и далее через вывод 9 на вход УЗЧ (на транзисторах VT46...VT66). Выходное напряжение снимают с вывода 12. Сигнал АРУ внутри микросхемы поступает на УВЧ и УПЧ (рис. П.4.47).

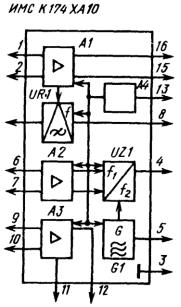

Рис. П4.46 — Структурная схема ИМС К174ХА10
239

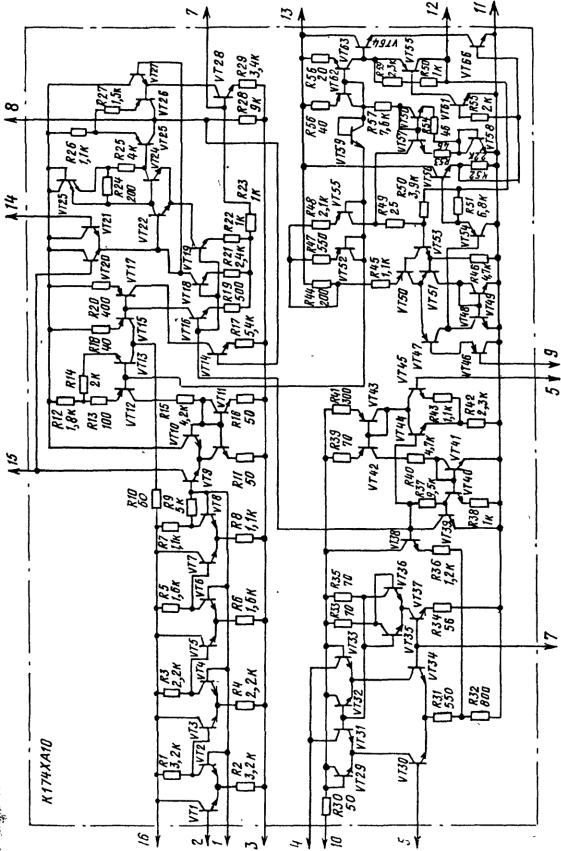

Рис. П4.47 — Принципиальная схема ИМС К174ХА10
