П.4.3.5. Микросхемы К174УР3, К174УР3М
Микросхемы представляют собой усилители и детекторы ЧМ-сигналов с предварительным усилением. Предназначены для усиления, ограничения промежуточной частоты, частотного детектирования и предварительного усиления низкой частоты в радиовещательных приемниках. Микросхема содержат 114 интегральных элементов. Корпус К174УРЗ типа 201.14-1, масса не более 1,5 г, К174УРЗМ — типа 201 14-8, масса не более 2,5 г.
Структурная схема микросхемы, представленной на рисунке (рис. П4.14), содержит УПЧ (усилитель-ограничитель) А1, частотный детектор U1 и предварительный усилитель звуковой частоты А2. Усилитель звуковой частоты имеет электронный аттенюатор, позволяющий дистанционно регулировать уровень выходного сигнала. ИМС и предназначена для применения в трактах радиоприемных устройств.
Рис. П4.14 — Структурная схема ИМС К174УР3
Входной сигнал поступает на усилитель-ограничитель, который состоит из восьми последовательно связанных дифференциальных усилителей на транзисторах VT1...VT24 и двух выходных эмиттерных повторителей на транзисторах VT25, VT26. Усилитель-ограничитель охвачен глубокой ООС через резистор R5, что обеспечивает подавление паразитной амплитудной модуляции (40 дБ) в широком динамическом диапазоне уровней входных сигналов.
212
214

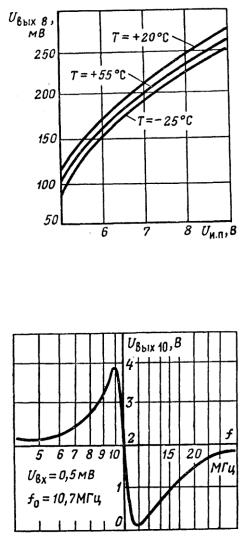

Рис. П4.16 — Зависимость выходного напряжения НЧ (с вывода 8) ИМС К174УР3 от напряжения источника питания при различных температурах окружающей среды
Рис. П4.17 — Зависимость выходного постоянного напряжения (с вывода 10) К174УР3 от частоты расстройки частоты входного сигнала
Электрические параметры
Номинальное напряжение питания, В |
6 ± 5 % |
Выходное напряжение низкой частоты при Uп = 6 В, fвх = 10.7 МГц, |
> 100 мВ |
UBX = 0,5 мВ, f мод = 1 кГц |
|
Входное напряжение ограничения |
<100 мкВ |
Изменение выходного напряжения по выводу 8 |
|
при наличии тока на выводе 7 |
">60дБ |
Ток управления по выводу 7 |
0,05. 1 мА |
Ток потребления при L/n = 6B |
<12мА |
Коэффициент ослабления амплитудной модуляции |
>40 дБ |
|
|
Коэффициент гармоник на частоте f = 10,7 МГц |
< 2 % |
Входное сопротивление на частоте f = 15 МГц |
> 3,9 кОм |
Выходное сопротивление |
< 1,5 кОм |
Сопротивление постоянному току между выводами 12 и 13 |
< 500 Ом |
215
Предельно допустимые режимы эксплуатации
Напряжение питания |
5,7.6,3 В |
в предельном режиме |
5..9 В |
Входное напряжение |
< 100 мВ |
Сопротивление нагрузки |
> 1,5 кОм |
Температура окружающей среды |
–25 +70° С |
Рекомендации по применению При проведении монтажных операций допускается не более
трех перепаек выводов микросхем. Температура пайки не более 265° С в течение не более 4-х с.
Допустимое значение статического потенциала 200 В.
П.4.3.6. Микросхема К174УР4
Микросхема представляет собой тракт обработки сигналов промежуточной частоты с частотной модуляцией. Она предназначена для работы в качестве усилителя промежуточной частоты звука телевизионных приемников, а также для усиления и ограничения сигнала промежуточной частоты звукового сопровождения, частотного детектирования с электронной регулировкой выходного сигнала. Содержит 129 интегральных элементов. Корпус типа 201.14-1, масса не более 1,1 г.
Назначение выводов: — напряжение литания ( –Uп; 2, 13 — блокировка; 3 — вход низкой частоты; 4 — контрольный выход; 5 — регулятор громкости; 6, 10 — выходы высокой частоты; 7, 9 — фазосдвигающий контур; 8 — регулируемый выход низкой частоты; 11 — напряжение питания (+Uп); 12 — нерегулируемый выход низкой частоты; 14 — вход.
216
Рис. П4.18 — Типовая схема включения К174УР2 в качестве УПЧ
Электрические параметры
Номинальное напряжение питания |
12 В |
Входное напряжение ограничения |
100 мкВ |
Выходное напряжение: |
|
по выводу 8 |
300...900 мВ |
по выводу 12 |
250...900 мВ |
Выходное стабилизированное напряжение на выводе 4 |
|
|
4,2..5,3 В |
Ток потребления |
9,5. 17,5 мА |
Коэффициент усиления тракта низкой частоты |
|
при Uп = 12 В, UW4 = 100 мВ, fBx = 1 кГц |
> 10 дБ |
при Uп = 13,2 В, (UУНЧ = 350 мВ, fвx= 1 кГц. |
> 2,3 дБ |
Коэффициент подавления амплитудной модуляции (К0С(АМ)) > 46 дБ |
|
Коэффициент гармоник.... |
1,5 % |
Диапазон электронной регулировки усиления ( KАРУ) |
>65 дБ |
Выходное сопротивление по выводам 8 и 12 |
1,1 кОм |
Предельно допустимые режимы эксплуатации |
|
Напряжение питания |
10,8 13,2 В |
Постоянное управляющее напряжение на выводе 5 |
6В |
Выходной ток по выводу 4 |
5 мА |
Сопротивление внешнего резистора между выводами 13 и 14 |
1 кОм |
Температура окружающей среды |
–10. +60° С |
Рекомендации по применению
При добротности контура Q = 45 и несущей частоте 5,5 МГц 95 % микросхем обеспечивают следующие параметры: U02 > 780
мВ, U12 > 650 мВ, Кос (AM) > 50 дБ и KАРУ > 70 дБ.
Допустимое значение статического потенциала 200 В.
217
П.4.3.7. Микросхема К174УР5
Микросхема представляет собой усилитель промежуточной частоты канала изображения для работы в телевизионных приемниках черно-белого и цветного изображения. Содержит 281 интегральный элемент. Корпус типа 2103.16-9, масса не более 1,5 г.
В состав микросхемы входят: усилитель промежуточной частоты, демодулятор, предварительный видеоусилитель, усили- тель-ограничитель, устройство автоматической подстройки частоты, детектор и усилитель АРУ, распределитель АРУ, усилитель внешнего АРУ, выходной каскад видеоусилителя, подавители импульсных помех, «белых» и «черных».
Рис. П4.19 — Структурная схема микросхемы К174УР5 Назначение выводов: 1, 16 — вход; 2,16 — фильтр ООС; 3 — уста-
новка задержки АРУ на СК, 4 — выход АРУ на СК; 5 — выход АПЧ; 6 — выключение АПЧ, 7, 10 — опорный контур АПЧ; 8, 9 — опорный контур демодулятора AM; 11 — напряжение питания (+ (Uп); 12 — выход видеосигнала; 13 — напряжение питания ( –Uп); 14 — фильтр АРУ и блокировка АПЧ.
218
Рис. П4.20 — Типовая схема включения К174УР5 в качестве УПЧ изображения fвх=38 МГц, Q 50
В типовой схеме выключения:
переключатель S служит для выключения АПЧ;
между выводами 13 и 14 допускается подключение конденсатора емкостью 3 …10 нФ;
на входе допускается применение фильтра на поверхностноакустических волнах
Электрические параметры
Номинальное напряжение питания |
12 В ± 10 % |
Выходное напряжение при Un= 12 В, fвх = 38 МГц, Uвх=10 мВ |
2.6…3.5 В |
Напряжение на выводе 4 при I4 = 10 мА |
<0,ЗВ |
Размах выходного напряжения АПЧ |
>10В |
Напряжение блокировки АПЧ |
<2В |
Диапазон входных напряжений при модуляции видеосигналом |
0,2.95 мВ |
Напряжение включения АПЧ |
<ЗВ |
Напряжение блокировки УПЧ (по выводу 14) |
< 1 В |
Постоянное напряжение на выводе 12 при Uвх = 0 |
(6 ± 0,3) В |
Чувствительность при Uвых = 2.6….3.5 В |
<200 мкВ |
Ток потребления при Uпит = 12 В |
30...65мА |
Ток АРУ на селектор каналов СК при Uп = 12 В, fвх = 38 МГц, Uвх = 20 мВ > 10 мА
Диапазон АРУ по напряжению при Uпит=12 В, fax = 3.8 МГц, UBX = 65 мВ |
>50дБ |
Коэффициент подавления ПЧ и ее второй гармоники на выходе |
>40 дБ |
Интермодуляция при f = 1,1 и 3,3 МГц |
>46 дБ |
Входная емкость |
<2пФ |
Уход частоты при U05 = 10 В |
<200 кГц |
Искажения типа «дифференциальная фаза» |
<10° |
