Тестирование и диагностика в радиоэлектронных системах передачи
..pdf

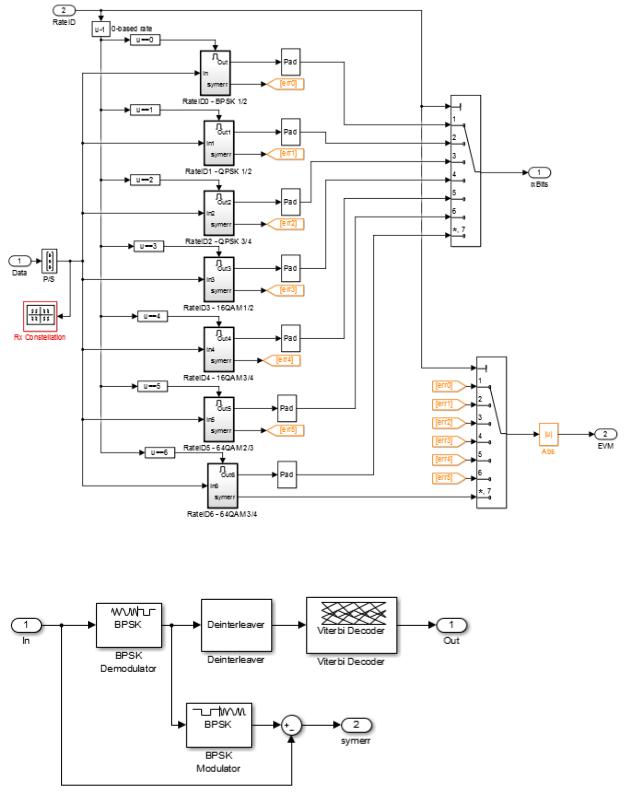

Рисунок 7.91 – Состав блока декодирования и демодуляции («Demodulator & FEC Bank»)
Состав блока BPSK 1/2 демодулятора
Рисунок 7.92 – Состав блока демодулятора «BPSK»
Состав блока QPSK 1/2 демодулятора
491
Рисунок 7.93 – Состав блока демодулятора «QPSK 1/2»
Состав блока QPSK 3/4 демодулятора
Рисунок 7.94 – Состав блока демодулятора «QPSK 3/4»
Состав блока 16QAM 1/2 демодулятора
Рисунок 7.95 – Состав блока демодулятора «16QAM 1/2»
Состав блока 16QAM 3/4 демодулятора
492
Рисунок 7.96 – Состав блока демодулятора «16QAM 3/4»
Состав блока 64QAM 2/3 демодулятора
Рисунок 7.97 – Состав блока демодулятора «64QAM 2/3»
Состав блока 64QAM 3/4 демодулятора
Рисунок 7.98 – Состав блока демодулятора «64QAM 3/4»
Впроцессе демодуляции и декодирования, описанные выше процессы, производятся в обратном порядке: демодуляция, деперемежение, декодирование сверточного кода по алгоритму Витерби, декодирования циклического блочного кода Рида-Соломона.
Вкаждом из блоков на рисунках 7.92 – 7.98 используется одинаковая последовательность блоков, отличающихся своими параметрами. Например для блока
«16QAM 1/2» блоки имеют параметры (рисунок 7.99 – 7.103).
493
Рисунок 7.99 – Состав блока демодулятора «16-QAM Modulator 16QAM 1/2»
494
Рисунок 7.100 – Состав блока деперемежителя « Deinterleaver 16QAM 1/2»
Рисунок 7.101 – Состав блока декодера Витерби «Viterbi Decoder 16QAM 1/2»
495

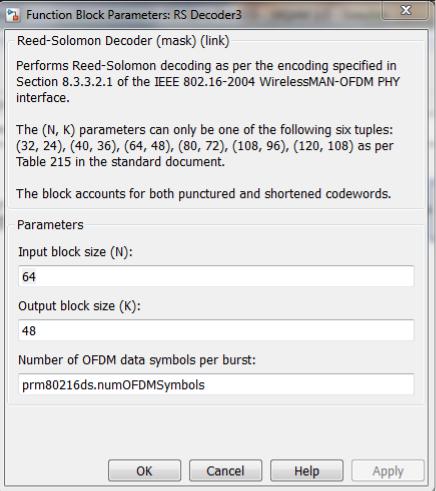

Рисунок 7.102 – Состав блока декодера Рида-Соломона «RS Decoder 16QAM 1/2»
В каждый момент времени, используемый вид модуляции и скорость кодирования (R)
адаптируются под условия передачи. Блок «Adaptive Rate Control» анализирует уровень SNR
в приемном устройстве и устанавливает параметры в соответствии с таблицей 3.2:
496
Таблица 7.16 – Изменение параметров модуляции и кодирования в зависимости от SNR
Вид модуляции и |
Отношение |
|
|
скорость кодирования |
сигнал/шум |
в |
|
|
приемнике |
|
|
|
|
|
|
BPSK |
SNR < 4 дБ |
|
|
|
|
||
QPSK, R=1/2 |
4 дБ < SNR < 10 дБ |
||
|
|
|
|
QPSK, R=3/4 |
10 |
дБ < SNR < 12 |
|
|
дБ |
|
|
|
|
|
|
16-QAM, R=1/2 |
12 |
дБ < SNR < 19 |
|
|
дБ |
|
|
|
|
|
|
16-QAM, R=3/4 |
19 |
дБ < SNR < 22 |
|
|
дБ |
|
|
|
|
|
|
64-QAM, R=1/2 |
22 |
дБ < SNR < 28 |
|
|
дБ |
|
|
|
|
|
|
64-QAM, R=3/4 |
SNR > 28 дБ |
|
|
|
|
|
|
Параметры OFDM-модулятора (блок «OFDM Modulator», рисунок 7.103).
Рисунок 7.104 – Параметры системы, изменяемые в блоке «OFDM Modulator»
Параметры OFDM-демодулятора (блок «OFDM Demodulator», рисунок 7.105).
497

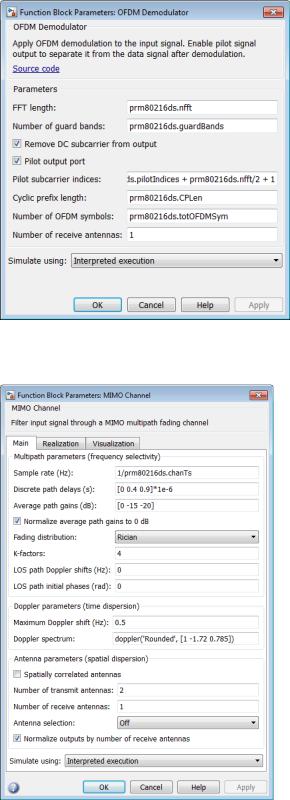

Рисунок 7.105 – Параметры системы, изменяемые в блоке «OFDM Demodulator»
Параметры канала MIMO (блок «MIMO Channel», рисунок 3.31).
Рисунок 7.106 – Параметры системы, изменяемые в блоке «MIMO Channel»
Параметры канала AWGN (блок «AWGN Channel», рисунок 3.32).
498
Рисунок 7.107 – Параметры системы, изменяемые в блоке «AWGN Channel»
Результаты работы и их анализ
Рисунок 7.108 – Спектр передаваемых сигналов, поступающих на соответствующую передающую антенну
499
Рисунок 7.109 – Спектр принимаемого сигнала
Как было описано ранее, система адаптируется к условиям передачи, изменяя вид сигнально-кодовой конструкции сигнала (таблица 3.16). Необходимо исследовать поведение системы в зависимости от SNR в канале передачи (блок AWGN Channel), оформить полученные значения в виде графиков.
Созвездие принимаемого сигнала (BPSK):
Рисунок 7.110 – Созвездие принимаемого сигнала (SNR = 2)
500
