5 Тема 5. Web-службы SOAP

Классика сервис-ориентированных систем — Web-службы SOAP.

В пункте 1.2.2 первой главы был рассмотрен вопрос: «Развитие концепции SOA». Было отмечено, что к началу 2000-х годов были сформированы Webсервисы первого поколения, включающие: язык описания интерфейсов WSDL, протокол взаимодействия клиента сервиса и поставщика сервиса SOAP, а также инструмент для размещения описаний описаний WSDL — UDDI.

Принципиальной особенностью этой технологии было тотальное использование языка XML, на основе которого и был создан язык WSDL. Когда в 1998 году Дейв Винер опубликовал протокол XML-RPC, модифицированный через несколько лет в протокол SOAP, Web-службы первого поколения были приравнены к сервис-ориентированным технологиям, на основе которых стали разрабатываться сервис-ориентированные системы с общей архитектурой взаимодействия, показанной на рисунке 5.1.

Рисунок 5.1 — Общая архитектура взаимодействия базовых составляющих сервисориентированных систем [17]

Заметим, что термины сервис и служба, в данном контексте, имеют одно и то же семантическое значение и соответствуют одному англоязычному термину service, поэтому мы их также различать не будем. Далее, учитывая достаточную учебную подготовку, выполненную нами ранее, учебный материал данной главы сосредоточим на изучении следующих трех вопросов: опишем основные

202

составляющие Web-служб, а затем — рассмотрим создание поставщиков и потребителей этого классического сервиса.

5.1Основные составляющие Web-служб SOAP

Впредыдущей главе мы убедились с какой «легкостью» технология JAXB обеспечивает преобразование объектов языка Java в XML-представление

иобратно. Но эта легкость является обманчивой, поскольку мы использовали технологический стиль аннотаций, а также не рассматривали XML-схемы — XSD, предназначенные для контроля типов данных и синтаксических конструкций реализованных описаний на языке XML.

Основная учебная цель данного подраздела — краткая характеристика языка WSDL, протокола SOAP и необязательного реестра служб (UDDI), технологически основанных на языке XML.

5.1.1 Протоколы и языки Web-служб

Появившиеся в 1990 году Web-технологии предоставили обществу три технологические новинки: универсальную адресацию URI (URL), язык разметки гипертекста HTML и при- ложение-браузер, обеспечивающее простейшее графическое представление текста и рисунков в формте GIF.

В пункте 1.2.1 первой главы, мы уже рассматривали этот вопрос. Здесь лишь отметим тот факт, что две другие составляющие Web-технологий — Webсервер и протокол HTTP большими новинками не являлись рассматривались как самособой разумеющееся дополнение к узананным выше трем.

Ситуация существенно стала меняться с развитием сетевой инфраструктуры и широким распространением приложений-браузеров. Тогда нео-жидано выяснилось, что новая технология просто идеально подходит для нового технологического направления — сервис-ориентированных систем. Действительно:

а) появилась сетевая инфраструктура, которая прямо предназначена для решения слабосвязанных распределенных задач;

б) появились серверные технологии, такие как технология динамического формирования страниц PHP и технология JavaServer Pages (JSP), обеспечивающие формирование трехзвенных распределенных архитектур приложений.

Общая тенденция развития современных Web-технологий — формирование Web-служб.

203

Все попытки полностью заменить язык разметки гипертекста HTML на более строгий язык XHTML, основанный на языке XML, полностью потерпели неудачу. Настоящим и возможно окончательным вариантом назван язык HTML версии 5. При внимательном анализе ситуации мы приходим к пониманию, что строгие синтаксические конструкции, обеспечиваемые языком XML, нужны приложениям разработанным, например, на языке Java, а не браузерам, разработчики которых научились динамически исправлять синтаксические ошибки языка HTML.

Язык XML, при всей его теоретической строгости, является для многих приложений избыточным, а главное — плохо читаемым, поскольку полностью в явном виде отображает все присушие описаниям связи. Благодаря этим его «недостаткам» имеется общая тенденция отказа на платформе Java EE от дескрипторов развертывания и замена их на статические описания с помощью аннотаций. Указанная тенденция наглядно была продемонстрирована учебными примерами предыдущих глав данного пособия.

Что касается протокола HTTP, то он является не единственным средством, поверх которого может работать протокол SOAP.

Таким образом, мы видим, что между Web-технологиями и Web-службами, в концепции сервис-ориентированных систем, имеется достаточно гибкая связь, которая не мешает до-

статочно независимо развиваться каждой из них.

Учитывая сказанное выше, раскроем более подробно следующие три технологических аспекта Web-служб:

1.WSDL (Web Services Description Language) — язык описания Web-служб, определяющий протокол, интерфейс, типы сообщений и взаимодействие между потребителем и поставщиком сервиса.

2.SOAP (Simple Object Access Protocol) — простой протокол доступа к объекту, обеспечивающий кодирование сообщений на основе технологий XML и определяющий «конверт» для общения Web-служб.

3.UDDI (Universal Description Discovery and Integration) — необязательный реестр служб и механизмов обнаружения поставщиков сервисов, похожий на телефонный справочник, который может быть использован для хранения и категоризации SOAP-интерфейсов Web-служб (WSDL).

5.1.2 Краткое описание языка WSDL

WSDL — это язык определения интерфейса, наподобие IDL технологии CORBA, который определяет взаимодействие между потребителями сервиса и веб-службами SOAP. Он описывает типы передаваемых сообщений, порты со-

204

единений, протоколы коммуникаций, поддерживаемые операции и то, что потребитель сервиса должен получить взамен своего запроса.

Втерминологии языка Java, WSDL определяет контракт, которому будет соответствовать Web-служба. Его также можно рассматривать как представление интерфейса языка Java, написанного на языке XML. Нетрудно догадаться, что такое описание должно быть большим и сложным.

Вцелом, взаимодействие между потребителем и поставщиком Web-серви- са, учитывая, что UDDI не является обязательным участником взаимодействия, можно представить рисунком 5.2.

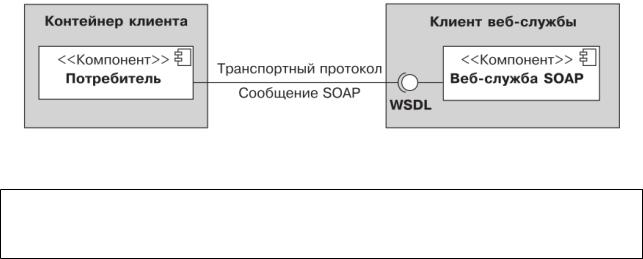

Рисунок 5.2 — Интерфейс WSDL между потребителем и Web-службой [17]

Главное отличие технологии использования языка WSDL от налогичного использования языка IDL технологии CORBA состоит в том, что сервер Web-службы публикует свой интерфейс и потребитель сервиса всегда его может прочитать.

На листинге 5.1 представлен шаблон общей структуры WSDL-документа.

Листинг 5.1 — Шаблон общей структуры WSDL-документа

<definitions> <types>

Определение типов........

</types>

<message>

Определение сообщений....

</message>

<portType> <operation>

Определение операций.......

</operation> </portType>

<binding>
