Невзаимное обратное рассеяние электромагнитных волн

3. СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ОБРАТНОГО РАССЕЯНИЯ РАДИОЧАСТОТНЫХ ИМПУЛЬСОВ

В гл. 3 описан стенд для исследования обратного рассеяния радиочастотных импульсов длительностью 1,75–3,1 нс с изменяемой частотой заполнения от 5,3 до 8,8 ГГц. Импульсы формируются одноплатным измерительным устройством (ИУ), излучаются передающей широкополосной антенной с линейной поляризацией. Сигнал обратного рассеяния принимается приемной антенной системой, состоящей из собственно антенны, поляризационного разделителя сигналов и высокочастотного переключателя, усиливается, обрабатывается в приемном канале ИУ и регистрируется на ПЭВМ. Стенд предназначен для проведения исследований свойств различных негабаритных объектов в условиях лабораторий: устройств, метаматериалов, защитных покрытий антенн и конструкций, диэлектрических и других материалов, а также при постановке экспериментальных работ, для реализации которых требуются излучение и прием электромагнитных волн, возбуждаемых радиочастотными импульсами наносекундной длительности.

3.1. К определению матрицы обратного рассеяния

Известно [3.1, 3.2], что в СВЧ-устройствах, представляемых в виде четырехполюсников, при воздействии на них радиочастотных сигналов смена направления передачи энергии с выхода на вход может приводить к неравенству коэффициентов передачи в этих опытах, т.е. невзаимности исследуемого объекта. Меру невзаимности в данном случае обычно определяют из сравне-

устройств может быть определена в виде следующих типов: амплитудная; фазовая; частотная (преобразование частоты, включая доплеровский сдвиг); поляризационная.

Свойство невзаимности при исследовании отражений от различных объектов при их облучении электромагнитной волной определить так, как это делается в отношении четырехполюсных устройств, нельзя, поскольку в данном случае есть вход, но нет выхода. При обратном рассеянии радиочастотной волны от объекта есть аналогия с двухполюсником, от входа которого отражается часть энергии, а другая часть попадает внутрь двухполюсника. При этом внутри двухполюсника электромагнитная волна, возбуждающая этот двухполюсник, порождает систему нормальных волн внутри волноведущей структуры и может через единственный «вход» переотразиться в сторону источника облучения. Отсюда понятно, что при изучении обратного рассеяния радиолокационными методами при измерении коэффициентов S12 и S21 мы приходим к некоторому противоречию с классическим определени-

42

Невзаимное обратное рассеяние электромагнитных волн

Тема измерений параметров, характеризующих невзаимность отраженных волн от различных объектов, рассматривалась во многих публикациях, например в [3.14–3.17]. В работе [3.18] выполнен обзор СВЧ-антенн, устройств, материалов и сред с невзаимными свойствами, которые имеют уникальные характеристики и перспективны для применения на практике. При исследовании СВЧ-параметров обратного рассеяния прибегают к достаточно сложным измерениям в безэховых камерах с применением векторных анализаторов цепей и другой аппаратуры [3.9, 3.13]. Нами была поставлена задача создания стенда для исследования частично невзаимного обратного рассеяния при воздействии коротких радиочастотных импульсов в условиях лаборатории. В данной главе представлены описание структурной схемы такого стенда, принципа его работы и результаты измерения двух видов образцов.

3.2. Описание стенда

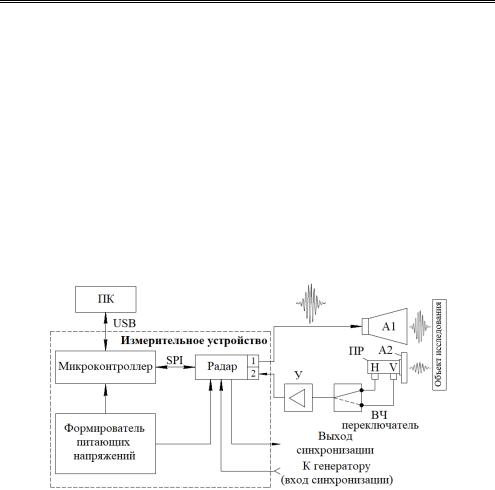

Структурная схема стенда показана на рис. 3.1.

Рис. 3.1. Структурная схема стенда: 1 – выход радиочастотного сигнала; 2 – вход принимаемого отраженного от объекта сигнала; А1 – передающая антенна;

А2 – приемная антенна; ПР – поляризационный разделитель с выходом горизонтальной H и вертикальной V поляризации принимаемого электромагнитного сигнала; У – малошумящий СВЧ-усилитель; измерительное устройство, состоящее из радара (приемопередатчика), микроконтроллера и формирователя питающего напряжения; ПК – персональный компьютер

Стенд включает измерительное устройство (ИУ), передающую антенну А1, соединенную с выходом 1 генерируемого радиочастотного импульса радара, приемную антенну А2 на входе поляризационного разделителя (ПР), выходы которого соединены с высокочастотным переключателем и входом 2 радара измерительного устройства через малошумящий усилитель У, персональный компьютер (ПК). Измерительное устройство включает также микроконтроллер и формирователь питающих напряжений.

Микроконтроллер измерительного устройства предназначен для управления процессом измерения радара, осуществления переключения между вы-

44

3. Стенд для исследования обратного рассеяния радиочастотных импульсов

ходами поляризационного разделителя, осуществления поворота исследуемого объекта, закрепленного на отражательной поверхности, на заданный угол (рис. 3.2), временным хранением измеряемых данных и их передачи через порт USB на персональный компьютер. Управление измерительным устройством и стендом в целом выполняется с помощью разработанного специализированного программного обеспечения.

Микросхема радара содержит генератор тестового сигнала, приёмник, вход и выход синхронизации. Тактирование может быть выполнено от внутреннего генератора или от внешнего через вход синхронизации. Технические характеристики радара представлены в табл. 3.1.

Радар формирует радиоимпульс с амплитудой 0,6 В, параметры которого определяются настройками генератора (см. табл. 3.1).

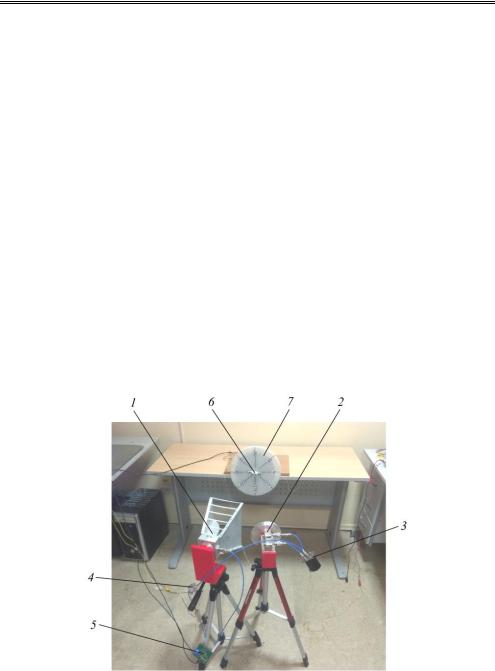

Внешний вид стенда показан на рис. 3.2. Схема применения стенда показана на рис. 3.3.

Рис. 3.2. Фотография стенда: 1 – передающая антенна А1; 2 – сборка приемной антенны А2 и поляризационного разделителя; 3 – переключатель сигналов с выходов H–V поляризационного разделителя на вход малошумящего усилителя 5,

соединенного с приемным каналом измерительного устройства 4; 6 – исследуемый объект, установленный на диске 7 из диэлектрика (видимая поверхность) и металлического диска (тыльная сторона)

45

3. Стенд для исследования обратного рассеяния радиочастотных импульсов

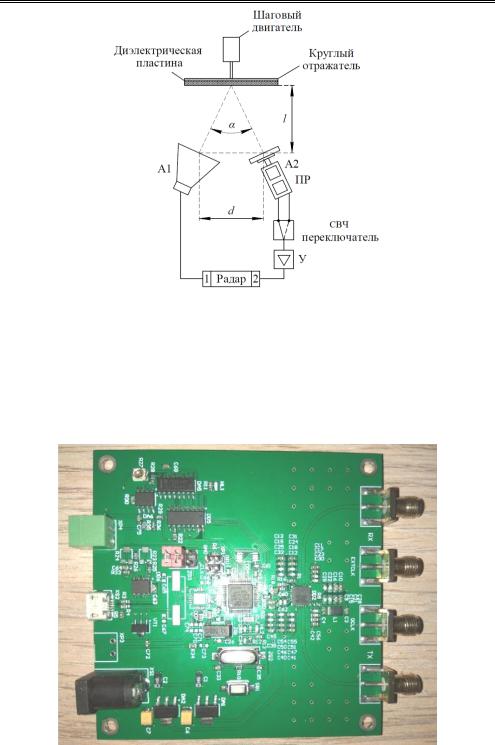

Передающая антенна А1 и приемная антенна А2 (см. рис. 3.3) ориентированы на отражающий металлический экран под небольшим углом , но так, чтобы оптические оси А1 и А2 пересекались на объекте исследований. В качестве экрана использовался диск диаметром 240 мм из нержавеющей стали, закрытый диэлектрической пластиной из полиэтилена толщиной 5 мм. На этой пластине закрепляются исследуемые объекты – модели среды. Металлический отражатель приводится в круговое движение шаговым двигателем с управлением от ПЭВМ и контролем угла поворота с минимальным углом 3 град.

Тип поляризации излучаемой волны, вертикальная или горизонтальная, задается ориентацией передающей антенной А1, в качестве которой взята антенна A-INFOMW LB-8180-NF (0,8–18 ГГц). Поскольку исследуемый объект крепится на вращающемся диске, достигается вращение плоскости поляризации относительно исследуемого объекта в пределах 0–360 град. В этом случае изменение плоскости поляризации за счет вращения антенны А1 имеет вспомогательный характер. Практика показала, что изменение плоскости линейной поляризации относительно исследуемого объекта вращением отражающего экрана вносит меньшие погрешности в измерения.

Приемная антенна А2 в виде облучателя зеркал принимает отраженный от исследуемого объекта сигнал с неизвестным соотношением между вертикальной и горизонтальной составляющими поляризации. Поляризационный разделитель (ПР) [3.19–3.24] позволяет декомпозировать эти составляющие и передать одну из них с помощью высокочастотного переключателя NARDA 143DT через волноводно-коаксиальные разъемы и усилитель на приемный канал 2 приемопередатчика. Переключением выхода поляризационного разделителя измеряется другая составляющая поляризации. Внешний вид сборки приемной антенны А2 и поляризационного разделителя, изготовленных в АО «НПФ «Микран», показан на рис. 3.5.

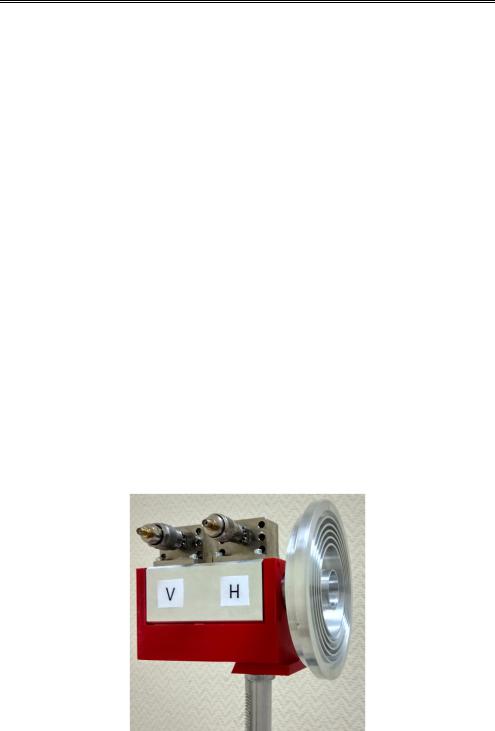

Рис. 3.5. Фотография сборки приемной антенны А2 и поляризационного разделителя ПР
