Компьютерное проектирование и моделирование систем связи

161

Схема, входящая в данный блок:

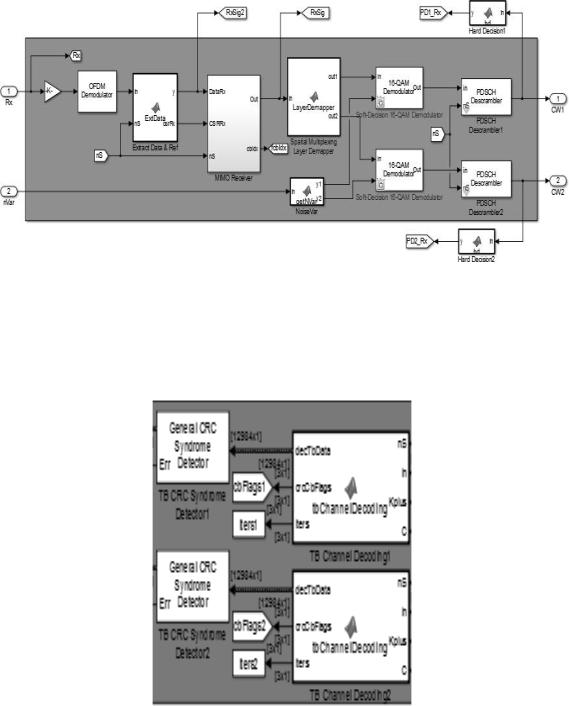

Рис. 164. Паралельные потоки-ОДПФ-демодуляция

Далее производится декодирование по соответствующему алгоритму CRC:

Рис. 165. Декодирование CRC

162

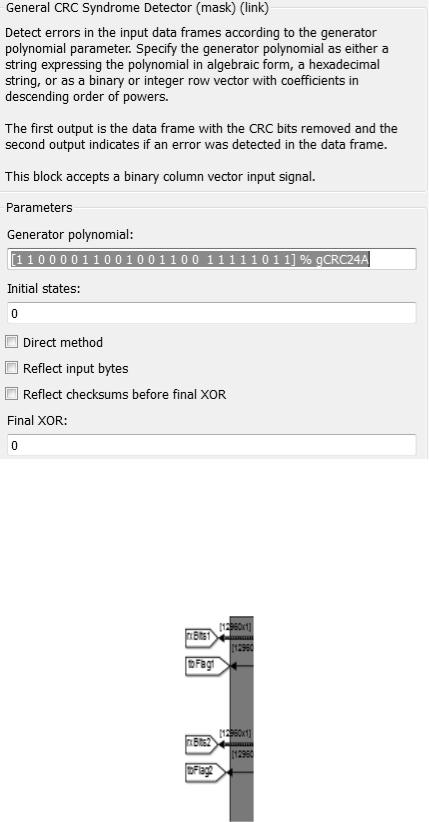

Рис. 166. Характеристики декодера CRC

После декодирования производится преобразование параллельных потоков в один исходный поток:

Рис. 167. Получение исходного потока Данная схема позволяет формировать характеристики передачи данных по этому

каналу, а именно это ширина спектра, количество антенн в MIMO, вид модуляции,

отношение сигнал/шум:

163

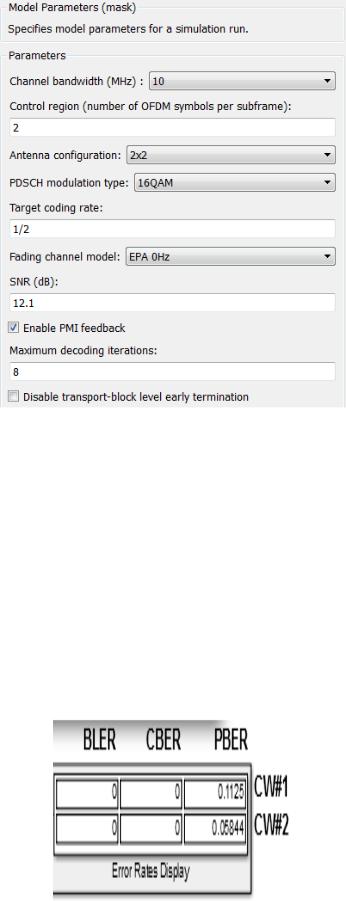

Рис. 168. Характеристики канала

Врезультате работы схемы можно получить некоторые зависимости:

1.Спектр передаваемого и принятого сигнала.

2.Диаграмму созвездий передаваемого и принятого сигнала (для каждой из антенн MIMO).

3.Итерации декодера в зависимости от времени и кодовых слов для каждого параллельного потока.

Также можно построить зависимость битовой вероятности ошибки при заданном отношении сигнал/шум каждого параллельного потока отдельно, меняя значения отношения сигнал/шум.

Рис. 169. Информация о битовой вероятности ошибки параллельных потоков

164

Вкачестве примера зададим следующие характеристики передачи данных:

Ширина спектра - 10 МГц.

Количество антенн MIMO – 4х4.

Модуляция – QPSK.

Отношение сигнал/шум – 1 дБ.

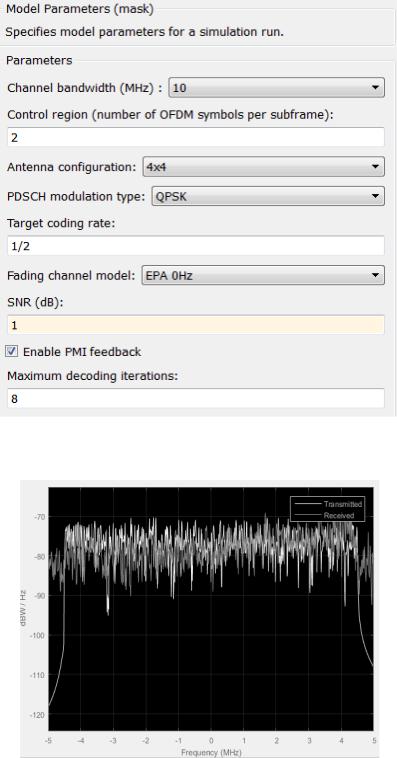

Рис. 170. Характеристики передачи данных В результате получим следующие зависимости:

Рис. 171. Спектр входного (желтым) и выходного (синим) сигналов

165

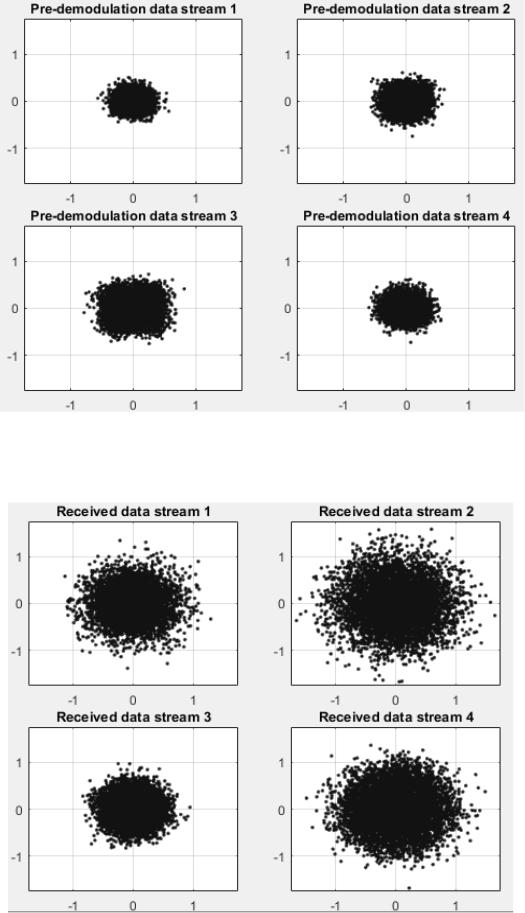

Рис. 172. Диаграмма созвездий переданного сигнала для каждой из антенн MIMO

Рис. 173. Диаграмма созвездий принятого сигнала для каждой из антенн MIMO

166

На основании полученных значений, построим зависимость.

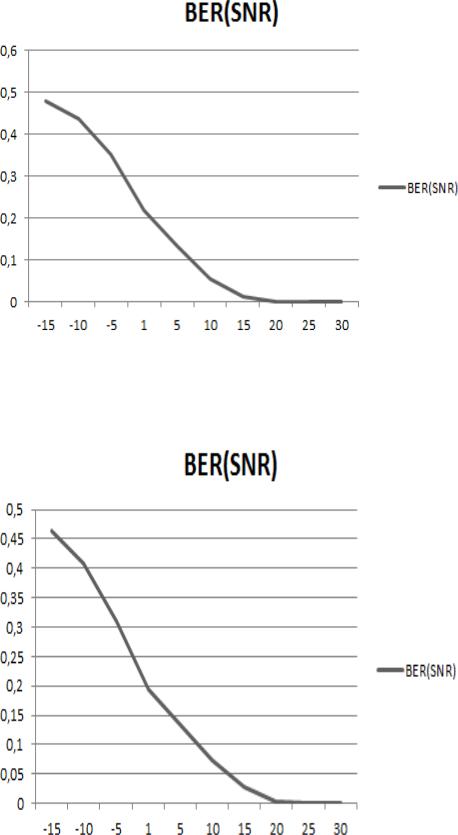

Рис. 174. Зависимость битовой вероятности ошибки от отношения сигнал/шум для первого потока

Рис. 175. Зависимость битовой вероятности ошибки от отношения сигнал/шум для второго потока

167

В качестве еще одного примера зададим следующие характеристики передачи данных:

Ширина спектра - 10 МГц.

Количество антенн MIMO – 2х2.

Модуляция – QPSK.

Отношение сигнал/шум – 1 дБ.

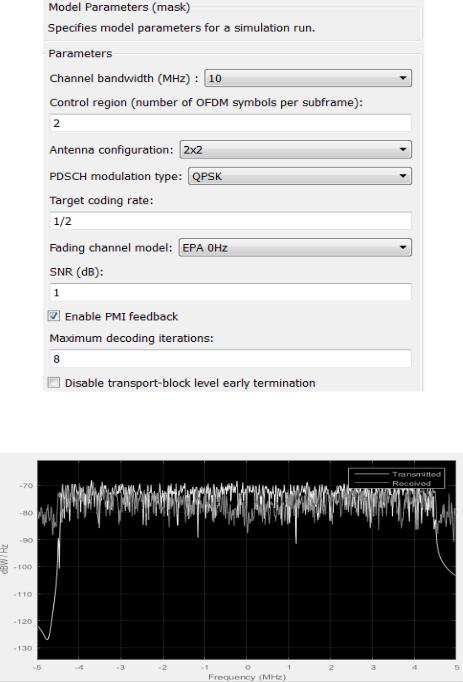

Рис. 176. Характеристики передачи данных В результате получим следующие зависимости:

Рис. 177. Спектр входного и выходного сигналов

168

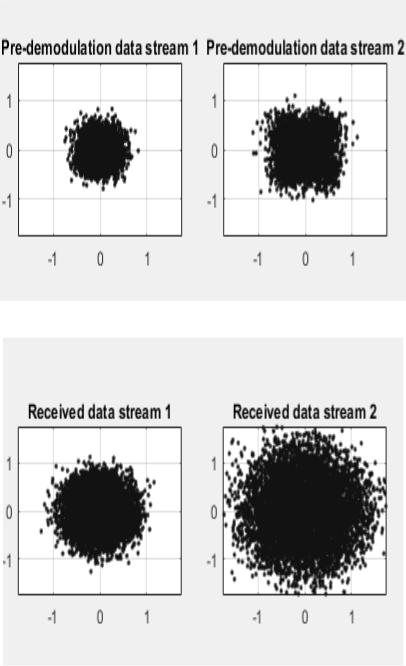

Рис. 178. Диаграмма созвездий переданного сигнала для каждой из антенн MIMO

Рис. 179. Диаграмма созвездий принятого сигнала для каждой из антенн MIMO

Изменим отношение сигнал/шум – -15, -10, -5, 1, 5, 10, 15, 20, 25 и 30 дБ и построим зависимость битовой вероятности ошибки от отношения сигнал/шум для десяти точек для обоих параллельных потоков

На основании полученных значений, построим зависимость.

169

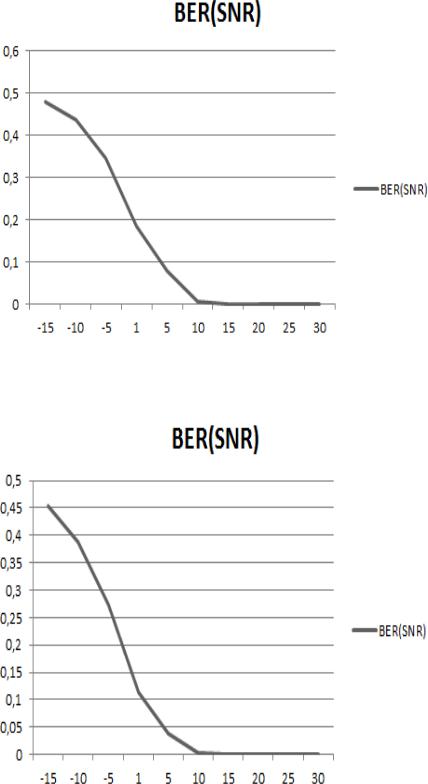

Рис. 180. Зависимость битовой вероятности ошибки от отношения сигнал/шум для первого потока

Рис. 181. Зависимость битовой вероятности ошибки от отношения сигнал/шум для второго потока

170

Методика и проведение исследования канала Downlink.

Запустить Matlab 15 от имени администратора

(обязательно).

В результате запуска на экране монитора появится следующее окно:

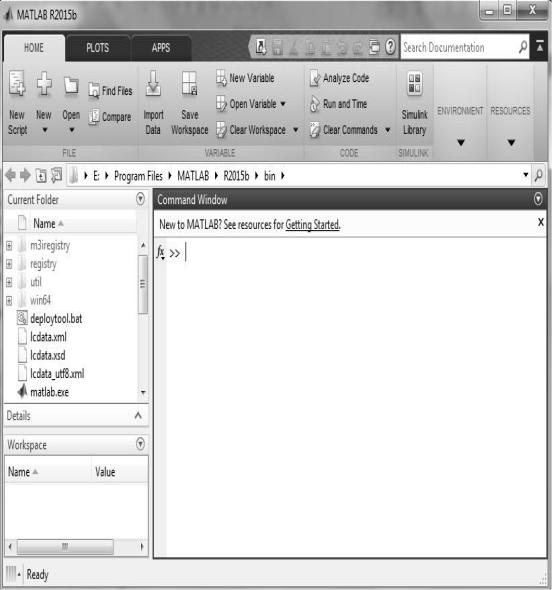

Рис. 182. Диалоговое окно Matlab

1.В командной строке программы прописать: cd ../ (при пропуске данного пункта могут возникнуть проблемы при компиляции).

2.В командной строке программы прописать LTEDownlinkExample, в результате откроется окно со схемой в программе, которое имеет следующий вид:
