Микроволновые приборы и устройства

252

Er min =Ur min l — минимальная напряженность электриче-

ского поля, при которой дрейфовая скорость имеет минимальную величину, примерно равную скорости насыщения; n0 — равно-

весная концентрация в отсутствии поля. Порядок расчета генератора:

а) Определяется мощность колебаний, создаваемая диодом P1 = ηk Pвых, где ηk — КПД колебательной системы, которым задаются, исходя из частоты и типа используемой линий передач в колебательной системе, ηk = 70 ÷90% .

б) Выбирается диод Ганна (приложение Г), частота которого

г) Определяется напряжение питания U0 =U1 +Uпор.

д) Рассчитывается потребляемая мощность источника питания P0 = I0U0 .

е) Определяется (9.53) проводимость диода Gд = 2 P1 U12 .

ж) Рассчитывается (9.54) реактивная проводимость диода, которая затем определяет реактивную проводимость нагрузки и контура Вд = −Вп .

з) Конструируется колебательная система.

Конструкции генераторов на диоде Ганна включают уз-

лы: резонансная система, вывод энергии, которые могут выполняться на основе любой передающей линии (коаксиальной, волноводной, полосковой). Механические короткозамыкатели будут служить для перестройки частоты колебаний. Регулировка связи

253

с нагрузкой достигается с помощью подстроечных штырей или диафрагм. ГДГ находят широкое применение в модулях ММВ.

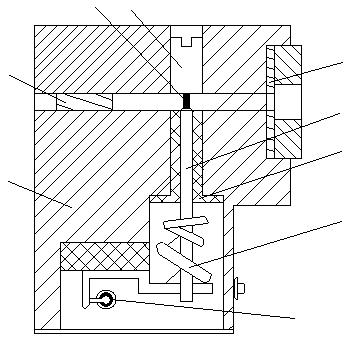

Конструкция генератора 8-миллиметрового диапазона на волноводе показана на рис. 9.41. Диод Ганна 3 монтируется на винтовом держателе 4 и установлен над штырем 6 посредине широкой стенки волновода. Волновод имеет заниженное сечение и короткозамкнут с одной стороны поршнем 2. Выход генератора осуществлен на волновод с сечением 7,2·3,4 мм.

6

7

1

8

9

Рис. 9.41 — Генератор на диоде Ганна волноводной конструкции

Посредством токопроводящей пружины 8 и штыря 6 со структурой CLC-типа, выполняющего роль ФНЧ в цепи питания, на диод подается напряжение питания. Для подавления низкочастотных колебаний в цепи питания генератора применена последовательная антипаразитная RC-цепочка 9, подключенная параллельно диоду. Значения сопротивления R и емкости С составляли

10 Ом и 3,3 10−9 Ф соответственно. Корпус генератора 1 выпол-

нен из латуни. Габаритные размеры генератора 40×27×25 мм. Экспериментальные исследования показывают, что в генераторах описываемой конструкции возможно согласование импедансов ДГ и колебательного контура генератора в широком диапазоне

254

частот. При одновременной перестройке и согласовании импедансов полоса перестройки равна ±16%. Выходная мощность ге-

нератора в полосе частот генерируемых колебаний — не меньше 70мВт. В генераторах с фиксированным положением диода ме-

ханическим перемещением поршня достигается перестройка в полосе ±7,5%. При этом мощность генератора на краях полосы

перестройки уменьшается на 1,5 дБ по сравнению с уровнем мощности на частоте f0 . При перестройке более ±10% уменьше-

ние мощности превышает 3 дБ.

1

4 3

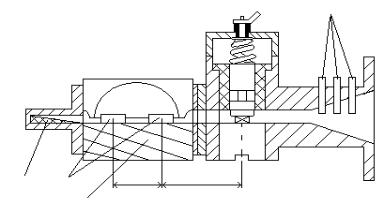

Рис. 9.42 — Генератор на диоде Ганна волноводной конструкции с полосно-отражающим объемным резонатором: 1 — согласующий трансформатор; 2 — резонатор;

3 — отверстия связи; 4 — поглотитель

Генератор волноводной конструкции 8-миллиметрового диапазона с включенным полосно-отражающим стабилизирующим резонатором из инвара 36Н показан на рис. 9.42. Здесь расстояние между плоскостью включения диода и центром ближнего отверстия связи резонатора 2 с волноводной секцией равно l1 ~

λв , а расстояние между центрами отверстий связи l2 = λ2в . Расстоя-

ние l1 зависит от значения индуктивности штыря, держащего ди-

од, реактивных параметров ДГ и изменяется с помощью волноводных вставок. Отверстия связи 3 герметизированы кварцевой пластинкой. Собственная добротность резонатора равна

(12...13) 103 , нагруженная добротность равна Qн =1800. Поглотитель 4 служит для подавления паразитных типов колебаний и

255

устойчивой генерации на основной частоте. Габаритные размеры генератора 55×40×40 мм.

9.3 Полупроводниковые СВЧ-транзисторы

В основе работы СВЧ-транзисторов лежат те же физические процессы, которые определяют их работу на низких частотах. Однако есть ряд факторов, ограничивающих возможность использования низкочастотных транзисторов в микроволновом диапазоне. Этими факторами являются:

•время пролета носителей заряда через транзистор;

•постоянные времени заряда емкостей p-n-переходов, вызывающие запаздывание процессов;

•влияние паразитных емкостей и индуктивностей элементов конструкции транзистора. Все три фактора приводят к изменению конструкции структуры транзисторов.

9.3.1 Биполярные транзисторы

Биполярные транзисторы (БПТ) — трехэлектродный полупроводниковый прибор с двумя взаимодействующими p-n-пере- ходами, предназначенный для усиления электрических колебаний по току, напряжению и мощности. Слово «биполярный» означает, что физические процессы в БТ определяются движением носителей заряда обоих знаков (электронов и дырок). Взаимодействие переходов обеспечивается тем, что они располагаются на расстоянии, меньшем диффузионной длины. Два p-n-перехода образуются в результате чередования областей с разным типом электропроводности. От порядка чередования различают БПТ типа n-p-n и типа p-n-p, обозначения которых на рис. 9.43.

256

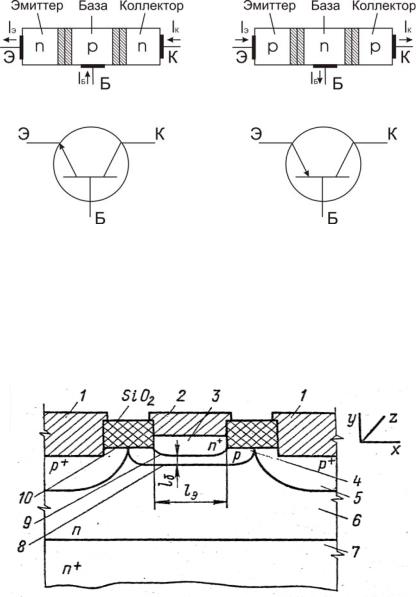

Рис. 9.43 — Биполярные транзисторы типа n-p-n и типа p-n-p

Исходным материалом для изготовления планарного транзистора (рис. 9.44) служит пленка 6 высокоомного кремния с проводимостью n-типа, создаваемая методом эпитаксиального наращивания на подложке 7, на которой формируют вывод коллектора прибора [1].

Рис. 9.44 — Устройство планарного биполярного СВЧ-транзистора

Методом ступенчатой фотолитографии в изолирующей пленке создают окна, через которые в несколько стадий вводят легирующие примеси и формируют область базы 4 с проводимостью p-типа, низкоомную приконтактную область базы 5 p+-типа, а в дальнейшем — эмиттерную область 3 с проводимостью n+-типа. Металлическая пленка 1 и 2 обеспечивает подачу управляющих напряжений соответственно к базе и эмиттеру транзистора. На границе эмиттер-база создается обедненный подвижными носителями заряда эмиттерный p-n-переход 8.

В активном режиме эмиттерный переход работает при прямом смещении, коллекторный — при обратном. Эмиттерный переход открыт, происходит инжекция электронов из эмиттерной

257

области в базовую область транзистора, а из базовой области в эмиттерную — диффузия дырок.

Чтобы не уменьшить эффективность инжекции эмиттера, концентрацию доноров в эмиттере делают большей, чем концентрация акцепторов в базе. Таким образом, можно считать, что в базу через эмиттер вводится электронный ток. Поскольку концентрация электронов в базе мала, диффузионное движение электронов на границе эмиттер-база не прекращается, а простирается на всю область базы. Основная доля диффузионного потока электронов достигает границы обедненного подвижными зарядами слоя p-n-перехода база-коллектор. В обедненном слое коллекторного перехода, смещенного в обратном направлении, действует сильное внутреннее электрическое поле неподвижных ионизированных примесей. Вектор электрического поля в p-n-переходе направлен навстречу движению электронов, и поле является ускоряющим для электронов, подошедших к границе коллекторного перехода. Напряженность электрического поля в коллекторном переходе велика. Так, при напряжении коллектора ~10 В и при ширине коллекторного p-n-перехода порядка микрометров напряженность Е-поля составляет несколько киловольт на сантиметр. В таком сильном поле характер движения электронов меняется, становясь дрейфовым. Электроны вытягиваются полем из границы база-коллектор коллекторного p-n-перехода и переносятся через обедненный слой перехода в коллектор.

Для уменьшения времени пролета заряда через базу транзистора уменьшают размеры lБ базы (рис. 9.44) до десятых долей микрометра. Наличие сверхтонкой базы является одной из особенностей транзисторов СВЧ.

Уменьшение толщины базы снижает величину предельного обратного напряжения коллектор-база для выбранного материала, что уменьшает выходную мощность транзистора. Чтобы не уменьшать мощность, в одном корпусе делают несколько транзисторных структур.

Уменьшение толщины базы приводит к увеличению сопротивления базы в поперечном направлении (рис. 9.44, в направлении оси х) и к увеличению постоянной зарядки емкости коллекторного перехода, что снижает верхнюю рабочую частоту транзистора. Для уменьшения поперечного сопротивления базы об-

258

ласть под базовым выводом легируют, создавая более низкоомный слой базы p+-типа (область 5 на рис. 9.44).

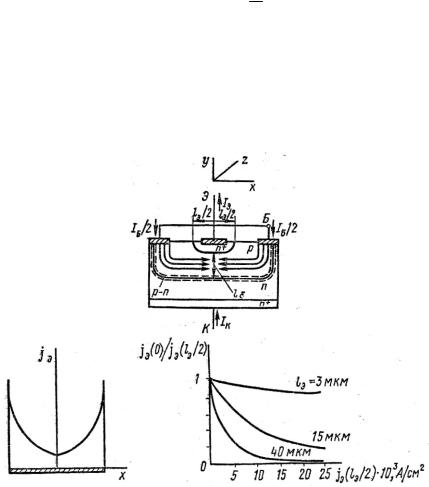

Протекание базового тока приводит к возникновению неравномерного падения напряжения на распределенном сопротивлении материала базы (рис. 9.45). Падение напряжения на эмиттерном переходе, возникающее из-за протекания тока, в центре

эмиттера меньше, чем у края (при ± l2Э ). Плотность тока эмиттера

экспоненциально зависит от напряжения на p-n-переходе. Поэтому падение напряжения на различных участках вдоль оси х приведет к различию в значениях плотности тока в центре и на краю примерно на порядок. Возникает эффект «оттеснения тока эмит-

тера» (рис. 9.45, б).

Рис. 9.45 — «Эффект оттеснения тока эмиттера»

Чем тоньше полоска эмиттера lЭ , тем равномернее ток по

эмиттеру (рис. 9.45, в), но тем больше его длина по оси z, чтобы обеспечить нужный ток без превышения допустимой величины. Длину эмиттера обеспечивают, выполняя его в виде большого числа отдельных полосок (до 15), между которыми располагаются полоски выводов базы (рис. 9.46, а).

Предельная частота (ГГц) гребенчатой структуры (рис. 9.46) маломощныхималошумящихтранзисторовоцениваетсязначением

где lЭ и t — размеры, показанные на рис. 9.46, а, выраженные в

микрометрах.

Для мощных СВЧ-транзисторов используется объединение в одном кристалле большого числа единичных структур (до 150) с сохранением большого отношения периметр/площадь, что необходимо для уменьшения емкости эмиттера, шунтирующей p-n- переход (рис. 9.46, б).

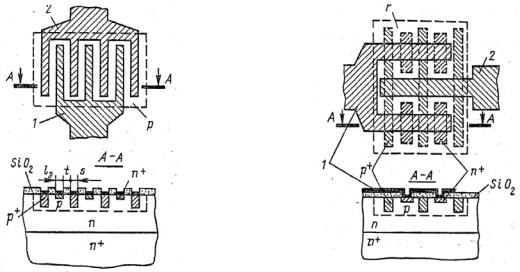

Рис. 9.46 — Структуры СВЧ-транзисторов: а — гребенчатая; б — многоэмиттерная; 1 — вывод эмиттера; 2 — вывод базы

Выводы СВЧ-транзисторов делают в виде коротких полосок, удобных для сочленения с микрополосковыми линиями передачи. Такая геометрия выводов снижает «паразитные» емкости

ииндуктивности.

9.3.2Полевые транзисторы СВЧ

Полевые транзисторы СВЧ (ПТ) изготовляют из арсенида галлия с электронной электропроводностью. Наибольшее распространение получили приборы с затвором, выполненным в виде барьера Шоттки. Мощный ПТ представляет собой совокупность соединенных параллельно ячеек.

260

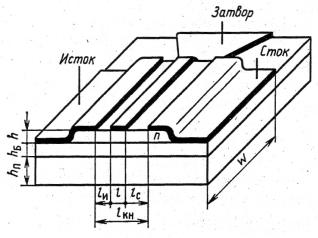

Структура одной ячейки полевого транзистора с барьером Шоттки (ПТШ) изображена на рис. 9.47. В ПТШ имеются высокоомная подложка (с удельным сопротивлением более 107 Ом), бу-

ферный слой с концентрацией доноров nб ≈1013 см−3 , активный

слой арсенида галлия n-типа электропроводности (n ≈1017 см−3 ) и контакты металл-полупроводник, причем исток (И) и сток (С) выполнены в виде омических контактов, а затвор (З) — в виде барьера Шоттки.

Рис. 9.47 — Структура ячейки полевого транзистора с барьером Шоттки

Для одиночной ячейки мощного транзистора характерны следующие размеры: высота активного слоя h = 0,2...0,5 мкм;

lкн = 0,7...7 мкм, ширина ячейки W = 80...100 мкм.

Обычно в усилителе транзистор включают по схеме с общим истоком. На рис. 9.48 показано включение ПТШ по постоянному току.

Установлено, что для ПТШ максимальная рабочая частота равна

где υн — скорость насыщения, L — длина канала. Следовательно, увеличение предельной рабочей частоты ПТШ связано с воз-
