Внизу окна присутствует строка статуса, которая может содержать в зависимости от прав пользователя координаты курсора, количество выбранных объектов, масштаб, размер фрагмента карты.

Пользователю доступна возможность управления масштабом через панель масштабирования, расположенную в правой части окна.

Начать работу с электронной картой пользователь может через окно избранных видов. Избранным видом называется часто используемая область карты (рис. 5.18). В системе WGS3 предусмотрено использование девяти избранных видов карты. При щелчке по объекту «Вид у пользователя» откроется окно, представленное на рис. 5.17, с необходимым позиционированием по координатам. Избранный вид сохраняет информацию о состоянии слоев карты (включен/отключен).

Объекты на карте можно выбирать тремя способами:

1)выбор объекта прямоугольником (рис. 5.19);

2)выбор объекта полигоном (рис. 5.20);

3)выбор объекта окружностью (рис. 5.21).

Механизм анализа графической информации в системе WGS3 также работает с использованием трех функций:

1)измерение расстояния (рис. 5.22);

2)построение буферной зоны (рис. 5.23);

3)геометрический анализ объектов (рис. 5.24).

Всистеме WGS3 геометрическим объектам системы соответствуют атрибутивные описания. К функциям управления атрибутивными опи-

саниями относятся: электронный документ, привязка объектов, по-

искобъектов, атрибутивноеописание, множественное заполнение.

Кграфическим объектам карты можно прикреплять различные электронные документы. Поддерживаемые форматы файлов: jpe, jpg, jpeg, png, gif, dwf, pdf, tif, tiff, avi, mpg, wmf.

На рис. 5.25 представлено окно, в котором можно осуществить поиск геометрических объектов и карточек по различным критериям.

Вверхней части формы поиска находятся два выпадающих списка слоев и атрибутивных описаний. Эти данные можно не учитывать, и тогда поиск будет осуществляться по всем слоям и типам. В центральной части формы находится выпадающий список характеристик, отфильтрованных по выбранным типам. Простой поиск позволяет создавать запросы по значениям характеристик, связанным логическим «И» (характеристика1 содержит «значение1» И характеристика2 содержит «значение2»).

Рис. 5.18. Экранная форма «Управление избранными видами»

Рис. 5.19. Выбор объектов прямоугольником

Рис. 5.20. Выбор объектов полигоном

Рис. 5.21. Выбор объектов окружностью

Рис. 5.22. Измерение расстояния

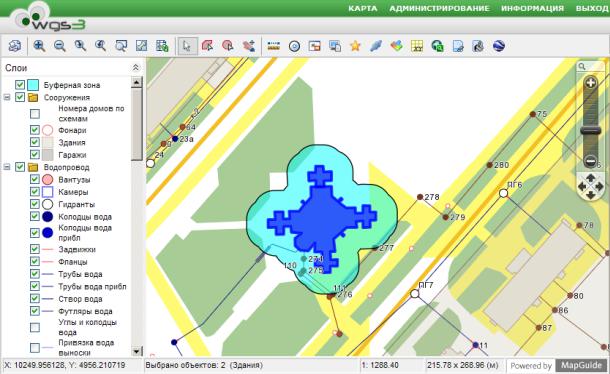

Рис. 5.23. Построение буферной зоны

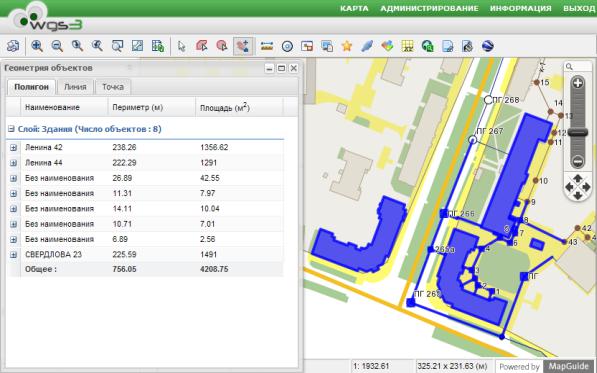

Рис. 5.24. Геометрия объектов
