110 |
|
|
|
|
Df |
Э |
- эффективная |
полоса частот |
линейного |
тракта; P |
- |
мощность |
|
|
|
|
Ш .Л |
|
|
|
флуктуационных помех в линейном тракте. |
|
|
|
||||
|
|
Коэффициент |
KS характеризует |
степень |
использования |
пропускной |
способности линейного тракта. Чем ближе KS единице, тем выше информационная эффективность системы.
12.3.Системы с частотным разделением каналов
В системах с ЧРК используются канальные сигналы, частотные спектры |
|
|||||||||
которых располагаются в неперекрывающихся частотных полосах. Формиро- |
|
|||||||||
вание канальных сигналов осуществляется с помощьюAM, ЧМ или ФМ так, |
|
|||||||||
чтобы средние частоты |
спектров |
канальных сигналов |
соответствовали |
|||||||
средним частотам отведенных полос каждого канала. В приемной части |
||||||||||
разделение каналов осуществляется набором частотных фильтров, каждый из |
|
|||||||||
которых |
пропускает |
спектр |
частот, принадлежащий |
|
только |
данному |
||||
канальному |
сигналу. На |
рисунке 12.2, а показаны спектры Gli |
сообщений, |
|
||||||
передаваемых по трем каналам; на рисунке 12.2 б – спектры GsK |
канальных |
|
||||||||
сигналов; на рисунке 12.2, в |
спектр GC |
сигнала, передаваемого по линии |
||||||||
связи. |
|
|
|
|
|
|
|
|
|
|
Для |
формирования |
канальных |
сигналов |
с |
неперекрывающимися |
|||||
спектрами |
осуществляется |
перенос |
спектров |
сообщений |
с |
помощью |
||||
канальных |
модуляторов ( Mi ). |
На |
каждый модулятор |
подаются |
сообщение |
|||||
lk (t ) и колебание вида sk (t ) = ak cos (wk t +jk ) |
от генератора поднесущих частот |
(ГПЧ), как это показано на рисунке 12.3.

111

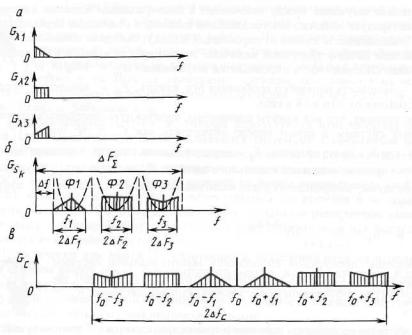

Рисунок 12.2. |
|
|
|
|
|
Канальные |
сигналы |
подаются |
на |
,фильтрыполосы |
которых |
согласованы со спектрами этих сигналов. Фильтры подавляют гармоники, образующиеся в канальных модуляторах. В суммирующем устройстве суммируются канальные сигналы, и, образующийся групповой сигнал, спектр которого показан на рисунке12.2, б, модулирует несущее колебание, вырабатываемое генератором (Г). На выходе модулятораM S образуется
радиосигнал с несущей частотой f0 .
На приемной стороне после усиления и преобразования сигнала в приемнике (Пр) производится выделение группового сигнала с помощью демодулятора (ДМ). Групповой сигнал подается на устройство разделения, состоящее из параллельно включенных фильтров Ф1, Ф2,...,ФN. На рисунке
12.2, б |
штриховыми |
линиями |
обозначены |
характеристики |
затухания |
|
фильтров. |
На выходе |
каждого |
фильтра |
выделяется |
соответствующий |
|
канальный |
сигнал вместе с |
продуктами |
взаимных |
помех |
и . шумами |
Канальные демодуляторы (КДМ) выделяют переданные сообщения, которые направляются далее потребителям (П).
Если спектральные функции канальных сигналов не перекрываются, то они удовлетворяют условию ортогональности, следовательно, и канальные сигналы s1 (t ),..., sN (t ) ортогональны.
Для идеального разделения каналов необходимо, чтобы затухание каждого фильтра в пределах полосы спектра сигналаsk (t ) равнялось нулю и
было бесконечным вне пределов полосы спектра. В реальных полосовых фильтрах затухание вне полосы прозрачности конечно и имеют место переходные области d fk .

112

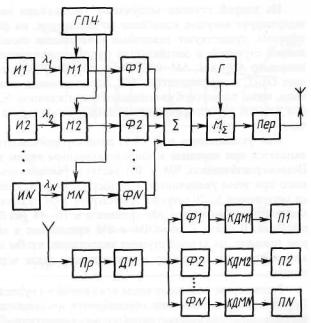

Рисунок 12.3.
Эти области определяют величину защитных интервалов между частотными спектрами соседних канальных сигналов.
Число уплотняемых каналов N в системе с ЧРК при одинаковых значениях FB для всех каналов и одинаковых защитных интервалах d f равно
N = (2DfC + (d f + Df ) Z )(Z (zFB + d f )),
где 2DfC ширина спектра многоканального радиосигнала; Df - нижняя граничная частота спектра многоканального сообщения; z - коэффициент,
определяемый способом модуляции поднесущей сообщениемl , спектр
k
которого, имеет полосу FB ; Z - коэффициент, определяемый способом модуляции несущей групповым сигналом.
Выбор способов модуляции(формирования) канальных сигналов позволяет экономно использовать отведенную для передачи полосу частот. На первой ступени модуляции(модуляции поднесущих) применяют AM, ФМ
или ЧМ. Для более эффективного использования поднесущих могут применяться комбинированные способы модуляции; одна и та же поднесущая подвергается амплитудной модуляции сообщением источника одного канала и фазовой (частотной) модуляции сообщением другого источника. При этом число уплотняемых каналов увеличивается, взаимные помехи при выделении
сообщений. Применение однополосной модуляции с полным или
частичным подавлением одной боковой полосы(ОБП) и поднесущей позволяет разместить в той же полосе частот примерно вдвое больше каналов.
На второй ступени модуляции(модуляции несущей) групповой сигнал модулирует несущее колебание по амплитуде, по фазе или по частоте. Таким образом, существуют различные комбинации способов модуляции первой и

|
|
|
113 |
|
|
второй ступеней, |
в соответствии с которыми определяется тип |
системы с |
|||
ЧРК, например |
АМ-АМ, АМ-ОБП, |
ФМ-АМ, ЧМ-ФМ и |
т..п В |
системах, |
|
использующих ОБП, коэффициенты z и Z , определяющие полосы спектров, |
|||||
равны единице, что и |
позволяет |
увеличивать число каналовN . При AM |
|||
z = Z = 2 , а при |
ФМ |
или ЧМ |
эти коэффициенты |
зависят от индексов |
модуляции и всегда больше двух.
Как указывалось в1.1, помехоустойчивость передачи сообщений повышается при переходе к широкополосным видам модуляции(ЧМ или ФМ). Помехоустойчивость ЧМ и ФМ растет с увеличением индекса модуляции. Однако при этом увеличивается полоса частотного канала. Например, при индексе модуляции 5-20 ширина полосы ФМ (ЧМ) канального сигнала в 8-24 раза больше полосы спектраAM сигнала и в16-48 раз больше полосы спектра сообщения. В связи с этим ЧМ и ФМ применяют в многоканальных системах, как правило, на второй ступени модуляции, чтобы обеспечить высокую помехоустойчивость, например в радиолиниях связи через ИСЗ, в радиорелейных линиях.
Рассмотрим основные виды искажений в групповом тракте системы с
ЧРК. Групповой тракт |
должен обеспечивать неискаженную передачу |
||||||||
группового |
сигнала. Это |
достигается |
линейностью |
|
амплитудной |
||||
характеристики, а также постоянством амплитудно-частотной и линейностью |
|||||||||
фазовой характеристик. |
|
|
|
|
|
|
|
|
|
Амплитудная характеристика - нелинейные искажения группового |
|||||||||
сигнала, а |
амплитудно-частотная и фазовая– линейные искажения. |
||||||||
Линейные |
искажения |
группового |
тракта |
отсутствуют, если |
|
модуль |
|||
комплексного |
коэффициента |
передачи |
трактаK ( jw) |
|
= const |
в |
полосе |
||
|
группового канала, а зависимость фазовых сдвигов от частотыj (w) =tw - линейная функция частоты, где t = dj (w)dw - групповое время запаздывания
– постоянная величина. Отклонение указанных характеристик от идеальных (рисунок 12.4, а) приводит к деформации спектра группового сигнала, как показано на рисунке12.4, б. Однако условие ортогональности канальных сигналов при этом сохраняется: Неравномерность коэффициента передачи тракта и группового запаздывания приводит к изменениям амплитудных и
фазовых |
соотношений в спектрах канальных сигналов. При условии |
DFS >> DFk |
эти искажения становятся незначительными. |
Нелинейные искажения, обусловленные отклонениями амплитудной ха- |
рактеристики группового тракта от линейной, связаны с появлением
межканальных |
помех. Действительно, если |
представить |
нелинейную |
амплитудную характеристику степенным рядом |
|
|
|
s%k (t ) = a1sk (t )+a2 sk2 (t )+a3sk3 (t )+ ..., |
|
(12.1) |
то первое слагаемое равенства(12.1) представляет неискаженный сигнал, а остальные - нелинейную функцию сигнала, т.е. помеху. Преобразовав по Фурье правую и левую части равенства(12.1), можно убедиться в том, что
