охваченного последовательной отрицательной ОС с коэффициентом передачи четырехполюсника обратной связи β = 0,05 (при выполнении расчетов выберите сами масштаб по обеим осям).
Определите максимальное входное напряжение при сжатии коэффициента усиления на 1 дБ при наличии обратной связи и без нее. Предварительно оцените зависимость коэффициента усиления от амплитуды входного сигнала.
Задача 7.32

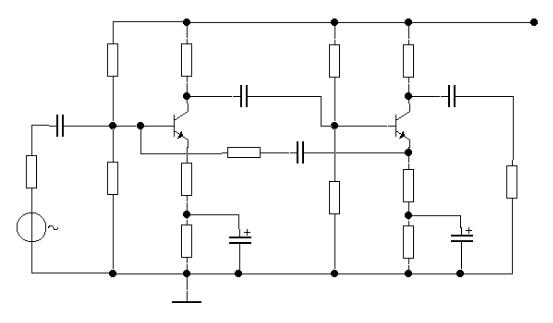

Выберите сопротивление обратной связи Roc в схеме на рис. 7.8 таким образом, чтобы общий коэффициент усиления не превышал 100.
R1 |
R3 |
C2 |
R6 |
R8 |
C5 |
C1 |
|
|
|
||
|
|
|
|
|
|
Rc |
|
Roc |
C4 |
|
|
|
|
|
|
|
|
R2 |
R4 |
|
R7 |
R9 |
Rн |
ec |
R5 |
C3 |
|
R10 |
C6 |
Рис.7.8
Rc = 200 Ом, R1 = 27 kОм , R2 = 13 kОм, R3 = R8 = 1 kОм,
R4 = R9 = 20 Ом, R5 = 1 kОм, R6 = 27 kОм , R7 = 13 kОм, R10 = 1 kОм, Rн = 2 kОм, С1 = С2 = С4 = С5 = 10 мкФ, С3 = С6 = 100 мкФ,
g1 = g2 = g = 1мСм, H21 = 100
Задача 7.33
Выберите сопротивление обратной связи Roc в схеме на рис. 7.8 таким образом, чтобы входное сопротивление усилителя на средних частотах было равно 50 Ом. Определите, каким при этом будет коэффициент усиления усилителя и его сквозной коэффициент усиления.
86
