Задача 7.6
Определите сквозной коэффициент усиления усилителя, изображенного на рис. 7.3, если внутреннее сопротивление источника сигнала равно 200 Ом. Параметры транзистора: g =1 мСм, gi = 10 мкСм,
H21 = 100.
Задача 7.7
Постройте частотную характеристику усилителя, схема которого приведена на рис. 7.3, для нижних частот и определите нижнюю граничную частоту на уровне –3 дБ, если Ср1 = Ср2 = Ср3 = 1 мкФ, а внутреннее сопротивление источника сигнала равно 200 Ом. Параметры транзистора: g = 1 мСм, gi = 10 мкСм, H21 = 100.
Задача 7.8
Определите Rk и Rб (Uko = 5 В, Iko = 1 мА, Uбо = 0,3 В, Iбо = 0,01 мА),
Rн = 1 кОм, внутреннее сопротивление источника сигнала равно 200 Ом. Определите Ср1, если на частоте 2 кГц K/Ko = -1,5 дБ. Схема каскада показана на рис. 7.4. Параметры транзистора: g = 1 мСм, gi = 10 мкСм,
H21 = 100.
Е=9В
Rк
Rб Ср2
Вх Ср1
Rн

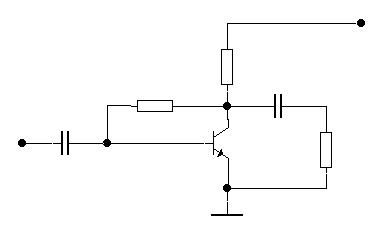

Рис. 7.4
Задача 7.9
Определите Rk и Rб в схеме на рис. 7.4 (Uko = 5 В, Iko = 1 мА, Uбо= 0,3 В, Iбо = 0,01 мА), Rн = 1 кОм, внутреннее сопротивление источника сигнала
равно 200 Ом. Каким будет спад плоской вершины прямоугольного импульса длительностью 50 мкс, создаваемый разделительными емкостями Ср1 = Ср2 = 10 мкФ? Параметры транзистора: g = 1 мСм, gi = 10 мкСм, H21 = 100.
80
